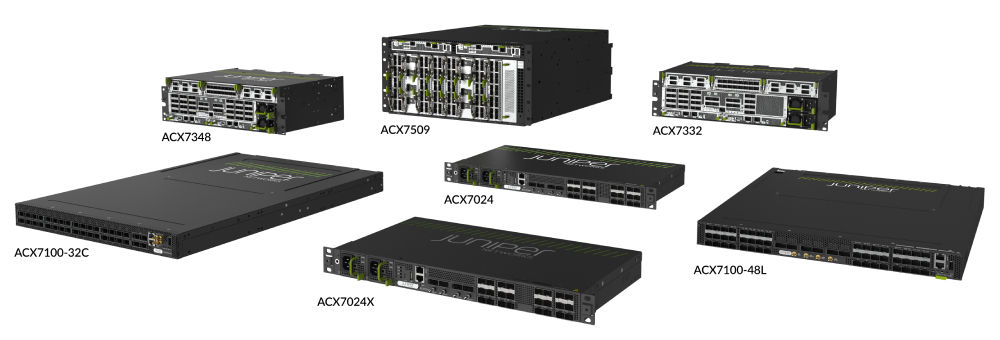

ACX7509 из линейки ACX7500 представляет собой модульный мультисервисный маршрутизатор высокой плотности с 8 слотами и скоростью передачи данных 4,8 Тбит/с, разработанный для обеспечения лучшей в своем классе производительности, занимаемой площади, энергоэффективности и масштабирования. Инновационный подход к проектированию включает в себя централизованную архитектуру для упрощения эксплуатации и гибкости полосы пропускания, открывая новые возможности для трансформации сети. Интерфейсные модули без ASIC обеспечивают гибкость 1GbE, 10GbE, 25GbE, 40GbE, 50GbE, 100GbE, 200GbE и 400GbE по мере увеличения скорости порта, что идеально подходит для сервисов агрегации с большим количеством разветвлений и устаревших сценариев использования поддержки сети.
ACX7509 поддерживает три типа заменяемых в полевых условиях FPC для пересылки пакетов. Они устанавливаются вертикально в передние слоты корпуса и функционируют как удлинители портов.
ACX7509-FPC20Y, FPC с пропускной способностью 500 Гбит/с, обеспечивающий 20 портов 1GbE, 10GbE, 25GbE и 50GbE
ACX7509-FPC-16C, FPC с пропускной способностью 1,6 Тбит/с, обеспечивающий 16 портов 40GbE и 100GbE
ACX7509-FPC-4CD, FPC с пропускной способностью 1,6 Тбит/с, обеспечивающий 4 порта 200GbE и 400GbE
Предназначенный для поставщиков услуг, оптовой торговли, крупных предприятий и центров обработки данных, ACX7509 также является основополагающим структурным блоком матрицы IP-сервисов в решении Juniper Cloud Metro.
Таблица 1. Максимальное количество портов на одну скорость
Модель FPC | 1GbE | 10GbE | 25GbE | 40GbE | 50GbE | 100GbE | 200GbE | 400GbE |
ACX7509-ФПК-20У | 120 | 160 | 160 | – | 100 | – | – | – |
ACX7509-ФПК-16С | – | 256 | 256 | 127 | – | 79 | – | – |
ACX7509-FPC-4CD | – | – | – | – | 64 | 32 | 8 | 8 |
Таблица 2. Поддержка технологии оптических модулей FPC
Модель FPC | СФП | SFP+ | СФП28 | QSFP+ | СФП56 | QSFP56-DD | QSFP28 | QSFP28-DD | QSFP56 |
ACX7509-ФПК-20У | Да | Да | Да | – | Да | – | – | – | – |
ACX7509-ФПК-16С | – | – | – | Да | – | – | Да | – | – |
ACX7509-FPC-4CD | – | – | – | – | – | Да | Да | Да | Да |
Таблица 1. Технические характеристики маршрутизатора ACX7509 Cloud Metro
Спецификация | ACX7509 |
Размеры (Ш x В x Г) | Металл-металл: 19,0 x 10,5 x 23,6 дюйма (48,2 x 26,7 x 60,0 см)Включая кабели: 19,0 x 10,5 x 31,5 дюйма. (48,2 x 26,7 x 80,0 см) |
Вес (фунт/кг) в полной конфигурации | 150 фунтов (68 кг) |
Операционная система | Эволюция ОС Junos |
ЦПУ | Intel Hewitt Lake, 64 ГБ DDRAM |
Питание (постоянный ток) | От -48 В постоянного тока до -60 В постоянного тока |
Питание (переменный ток) | 240 В переменного тока |
Установка | Варианты монтажа в стойку и шкаф |
Интерфейсы | Следующие линейные карты поддерживают MACsec на всех портах: 20 x 1GbE/10GbE/25GbE/50GbE 4 порта 200GbE/400GbE 16 портов 40GbE/100GbE |
Интерфейсы синхронизации | 1x управление RJ45 1x консоль RJ-45 + время суток (TOD) 1PPS и 10 МГц вход и выход 1x интерфейс RJ45 BITs |
Охлаждение | Два вентиляторных модуля с возможностью горячей замены и четырьмя вентиляторами, вращающимися в противоположных направлениях в каждом поддоне; Резервирование ротора вентилятора N+1 на уровне шасси Воздушное охлаждение спереди назад |
Резервирование блоков питания | Премиум комплект — 4 блока питания (2+2) Базовый комплект — 2 блока питания (1+1) |
Рекомендуемая версия программного обеспечения | Junos OS Evolved 21.4R1 или более поздней версии |
Таблица 1. ACX7509 Cloud Metro Router Информация для заказа
Продукт | Описание |
Скобяные изделия | |
ACX7509-БАЗА | ACX7509 Базовый комплект шасси |
ACX7509-ПРЕМИУМ | Комплект шасси ACX7509 Premium |
ACX7509-ФПК-20У | ACX7509 20 линейных карт 1GbE/10GbE/25GbE/50GbE |
ACX7509-FPC-4CD | ACX7509 4 линейные карты 400GbE/200GbE |
ACX7509-ФПК-16С | ACX7509 16 линейных карт 100GbE/40GbE |
Запасные SKU | |
ACX7509-ФЕВ | ACX7509 Модуль переадресации, с 4,8 Тбит/с, с 2x Q2C, запасной |
ACX7509-RCB | Модуль маршрутизации ACX7509, базовый процессор Intel X86, 64 ГБ DDR4, процессор 55 Вт, запасной |
ACX7509-RCB-LT | ACX7509 Routing Engine, базовый процессор Intel X86, 64 ГБ DDR4, процессор 55 Вт с ограниченной версией шифрования, запасной |
JNP5700-ЧАС | JNP5700 шасси для ACX7509, запасное |
ACX7509-ЭМП | ACX7509 дверца от электромагнитных помех с воздушным фильтром и кабельным органайзером, запасная |
ACX7509-FLTR | ACX7509 воздушный фильтр, запасной |
JNP5700-ВЕНТИЛЯТОР | JNP5700 поддон вентилятора, запасной |
JNP-3000W-DC-AFO | Блок питания постоянного тока Juniper, 3000 Вт, воздушный поток спереди назад, запасной |
JNP-3000W-AC-AFO | Блок питания переменного тока Juniper, 3000 Вт, воздушный поток спереди назад, запасной |
Высокая доступность и лицензия MACsec | |
С-ЕАКС-7500-ХА- | Лицензия на программное обеспечение, EACX, Redundancy System, без поддержки клиентов, необходимо приобретать поддержку клиентов отдельно, бессрочная |
С-ACXEVO100GMSEC- | Лицензия SW, ACXEVO, 100GbE, MACsec, без поддержки клиентов, необходимо приобретать поддержку отдельно с бессрочной лицензией |
С-ACXEVO400GMSEC- | Лицензия SW, ACXEVO, 400GbE, MACsec, без поддержки клиентов, необходимо приобретать поддержку клиентов отдельно, бессрочная |
С-ACXEVO100GMSEC-1 | SW, ACXEVO, 100GbE, лицензия MACsec, подписка на 1 год, с поддержкой программного обеспечения |
С-ACXEVO100GMSEC-3 | SW, ACXEVO, 100GbE, лицензия MACsec, подписка на 3 года, с поддержкой программного обеспечения |
С-ACXEVO100GMSEC-5 | SW, ACXEVO, 100GbE, лицензия MACsec, подписка на 5 лет, с поддержкой программного обеспечения |
С-ACXEVO400GMSEC-1 | SW, ACXEVO, 400GbE, лицензия MACsec, подписка на 1 год, с поддержкой программного обеспечения |
С-ACXEVO400GMSEC-3 | SW, ACXEVO, 400GbE, лицензия MACsec, подписка на 3 года, с поддержкой программного обеспечения |
С-ACXEVO400GMSEC-5 | SW, ACXEVO, 400GbE, лицензия MACsec, подписка на 5 лет, с поддержкой программного обеспечения |
Программное обеспечение Metro | |
С-ЕАКС-100G-А-1 | Программное обеспечение SW, EACX Software 1 год Подписка Advance лицензия; на пропускную способность 100G, с поддержкой программного обеспечения |
С-ЕАКС-100G-А-3 | SW, EACX Software 3 года подписка Advance лицензия; на пропускную способность 100G, с поддержкой программного обеспечения |
С-ЕАКС-100G-А-5 | Лицензия SW, EACX Software на 5 лет Subscription Advance; на пропускную способность 100G, с поддержкой программного обеспечения |
С-ЕАКС-100Г-А1- | SW, бессрочная лицензия EACX Software Perpetual Advance1; На пропускную способность 100 Гбит/с, без поддержки ПО |
С-ЕАКС-100G--1 | Лицензия на программное обеспечение SW, EACX Software на 1 год Premium; За пропускную способность 100G, включая подписку на ADV SW, с поддержкой программного обеспечения |
С-ЕАКС-100G--3 | лицензия SW, EACX Software на 3 года подписки Premium; За пропускную способность 100G, включая подписку на ADV SW, с поддержкой программного обеспечения |
С-ЕАКС-100G--5 | Лицензия SW, EACX Software на 5 лет Subscription Premium; За пропускную способность 100G, включая подписку на ADV SW, с поддержкой программного обеспечения |
С-ЕАКС-100Г-П1- | SW, бессрочная лицензия EACX Software Perpetual Premium1; За пропускную способность 100G, включая лицензию на подписку на ADV SW, без поддержки ПО |
С-ЕАКС-400G-А-1 | Программное обеспечение SW, EACX Software 1 год Подписка Advance лицензия; на пропускную способность 400G, с поддержкой программного обеспечения |
С-ЕАКС-400G-А-3 | SW, EACX Software 3 года подписка Advance лицензия; на пропускную способность 400G, с поддержкой программного обеспечения |
С-ЕАКС-400G-А-5 | Лицензия SW, EACX Software на 5 лет Subscription Advance; на пропускную способность 400G, с поддержкой программного обеспечения |
С-ЕАКС-400G-A1- | SW, бессрочная лицензия EACX Software Perpetual Advance1; На пропускную способность 400G, без поддержки ПО |
С-ЕАКС-400G--1 | Лицензия на программное обеспечение SW, EACX Software на 1 год Premium; На пропускную способность 400G, включая лицензию на подписку на программное обеспечение ADV, с поддержкой программного обеспечения |
С-ЕАКС-400G--3 | лицензия SW, EACX Software на 3 года подписки Premium; На пропускную способность 400G, включая подписку на программное обеспечение ADV, с поддержкой программного обеспечения |
С-ЕАКС-400G--5 | Лицензия SW, EACX Software на 5 лет Subscription Premium; На пропускную способность 400G, включая подписку на программное обеспечение ADV, с поддержкой программного обеспечения |
С-ЕАКС-400G-П1- | SW, бессрочная лицензия EACX Software Perpetual Premium1; На пропускную способность 400G, включая лицензию на подписку на ADV SW, без поддержки ПО |
