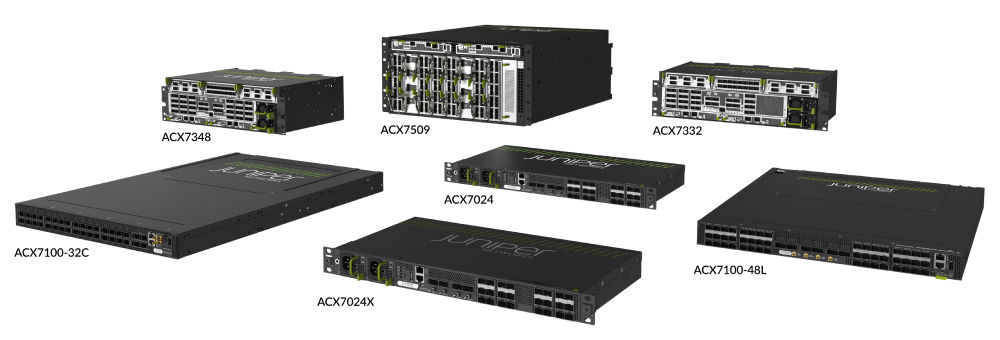

Линейка маршрутизаторов Cloud Metro от Juniper Networks ACX7300 предназначена для того, чтобы помочь операторам достичь своих целей в области капитала, эксплуатации и удобства работы пользователей. Маршрутизаторы ACX7300, входящие в портфель ACX7000 семейства Juniper Networks, готовы к работе в облаке Juniper Cloud Metro для 4G/5G, Интернета вещей (IoT) и облачных приложений. Они предназначены для доступа и агрегации в городских сетях, крупных предприятий и жилых помещений, где требуются очень гибкие (от 1GbE до 400GbE), компактные (глубина 29 см), 3U, мультисервисные и многосредовые платформы. Независимо от того, являются ли ваши требования к сети температурно-зависимыми или высокомасштабными, промышленный (I-Temp) номинальный ACX7332 ACX7348 или расширенный температурный (E-Temp) и включенная внешняя троичная адресуемая память (eTCAM) могут удовлетворить ваши требования Cloud Metro сегодня и в будущем.
ACX7332: ACX7332 с рейтингом E-Temp обеспечивает высококачественную мультисервисную работу с улучшенной технологией eTCAM в фиксированном и модульном корпусе высотой 3U, компактном (глубина 29 см) и энергоэффективном корпусе. Он обеспечивает пропускную способность 2,4 Тбит/с, поддерживает 32 фиксированных многоскоростных порта (SFP28), каждый из которых можно настроить как клиентские сервисы 1GbE, 10GbE и 25GbE, что позволяет операторам выполнять наиболее распространенные на сегодняшний день транспортные обновления на основе порта за портом без использования вилочного погрузчика на платформе. Дополнительные 8 фиксированных портов (QSFP-28) поддерживают восходящие каналы 100GbE (с поддержкой ZR). ACX7300 платформы имеют три отсека ввода-вывода, которые обеспечивают поддержку дополнительных интерфейсных модулей, охватывающих диапазон скоростей портов: один отсек ввода-вывода обеспечивает дополнительную пропускную способность 400 Гбит/с, способную поддерживать скорости от 1GbE до 100GbE. Каждый из двух других отсеков ввода-вывода обеспечивает дополнительную пропускную способность 800 Гбит/с, способную поддерживать скорости портов от 10GbE до 400GbE. Интегрированная технология eTCAM обеспечивает максимальное масштабирование FIB, более быстрый поиск и меньшую задержку.
ACX7348: ACX7348 с рейтингом I-Temp обеспечивает мультисервисное обслуживание в одном и том же фиксированном и модульном корпусе 3U, компактном (глубина 29 см), энергоэффективном корпусе. Он также обеспечивает пропускную способность 2,4 Тбит/с, 48 фиксированных многоскоростных портов (SFP28), каждый из которых можно настроить как клиентские сервисы 1GbE, 10GbE и 25GbE, и 8 дополнительных фиксированных (QSFP-28) портов восходящих каналов 100GbE (с поддержкой ZR). Три отсека ввода-вывода поддерживают одни и те же дополнительные интерфейсные модули: один отсек ввода-вывода обеспечивает пропускную способность 400 Гбит/с с поддержкой скоростей портов от 1GbE до 100GbE. Два других отсека ввода-вывода обеспечивают пропускную способность 800 Гбит/с каждый, поддерживая скорость портов от 10GbE до 400GbE. Исключительная масштабируемость обеспечивает низкую задержку, высокую производительность FIB и производительность платформы.
ACX7300 Интерфейсные модули: Следующие модули могут использоваться на обеих платформах линейки ACX7300. Возможности каждого модуля будут зависеть от того, используется ли модуль в одном из двух отсеков ввода-вывода 800 Гбит/с или в отсеке ввода-вывода 400 Гбит/с, как указано выше.
16-портовый, многоскоростной интерфейсный модуль 50GbE (SFP56), порт за портом конфигурируемый как 1GbE, 10GbE, 25GbE и 50GbENOTE: эта возможность применяется, когда этот интерфейсный модуль используется в любом из двух отсеков ввода-вывода 800 Гбит/с. При использовании в отсеке ввода-вывода со скоростью 400 Гбит/с дополнительные собственные скорости портов — 1GbE, 10GbE и 25GbE.
4 порта 100GbE (QSFP28) и 2 порта интерфейсных модулей 400GbE (QSFP56)ПРИМЕЧАНИЕ: Эта возможность применяется, когда этот интерфейсный модуль используется в любом из двух отсеков ввода-вывода 800 Гбит/с. При использовании в отсеке ввода-вывода со скоростью 400 Гбит/с максимальная скорость порта составляет 100GbE.
Таблица 1. Технические характеристики линейки ACX7300
Спецификации | ACX7332 | ACX7348 |
Пропускная способность ASIC | 2,4 Тбит/с | |
Механизм маршрутизации (RE) | Опциональное резервирование RE Процессор: 4 ядра Оперативная память: 64 ГБ DDR4 (2x 32 ГБ SODIMM) Запоминающее устройство: 100 ГБ SATA/NVME SSD Модуль TPM2.0 | |
Избыточность | Дополнительная плоскость управления (RE) Вентилятор Источник питания (переменного или постоянного тока) | |
Тип шасси | Фиксированный и модульный (3x отсека ввода-вывода) | |
Размеры (Ш x В x Г) | 17,4 x 5,25 x 11,42 дюйма (44,20 x 13,33 x 29,00 см) | |
Вес (фунт/кг) базового пучка | 35,6 фунта/16,1 кг (постоянного тока)36 фунтов/16,3 кг (переменного тока) | 35,5 фунта/16,1 кг (постоянного тока)35,9 фунта/16,3 кг (переменного тока) |
Питание (постоянный ток) | От 40 В постоянного тока до 72 В постоянного тока | |
Питание (переменный ток) | От 180 до 264 В переменного тока | |
Типичная потребляемая мощность (без оптики) * | 465 Вт (1x RE)520 Вт (2x RE) | |
Максимальная потребляемая мощность (без оптики) * | 495 Вт (1x RE)551 Вт (2x RE) | |
Рабочая температура | В рабочем режиме (от 0° до 55° C) | При эксплуатации (от -40° до 65°C) |
Охлаждение | E-температура (от 0° до 55° C на высоте 6000 футов) 8 вентиляторов (4x Fran Trays – FRU), N+1 | Температура (от -40° до 65°C на высоте 6000 футов) 8 вентиляторов (4x Fran Trays – FRU), N+1 |
Влажность | От 5% до 90% без конденсации | |
Поддерживаемые интерфейсы | 1/10/25/100/200/400GbE (фиксированная и модульная опция) | |
Интерфейсы (исправлено) | 32 порта 1-25GbE, SFP/SFP+/SFP28 (MACsec) 8 портов 100GbE, QSFP28 | 48 портов 1-25GbE, SFP/SFP+/SFP28 (MACsec) 8 портов 100GbE, QSFP28 |
Интерфейс (модульный) | 3 отсека ввода-вывода — 2 порта 800GbE (порты 10–400GbE) и 1 отсек 400GbE (порты 1–100GbE) поддерживают следующие модули (поддержка MACsec на всех портах): 16 портов SFP56 FPC (16 портов 1/10/25/50GbE) 2x QSFP56/2xQSFP28-DD и 4x QSFP28 (2x 400GbE/2x 200GbE и 4x 100GbE) | |
Синхронизация | SynchE, PTP и класс C 1PPS и 10 МГц, BITS Интегрированная GNSS | |
Таблица 1. Информация о заказе ACX7300 строки
Номер продукта | Описание |
Скобяные изделия | |
ACX7332-БАЗА 1 | ACX7332 Базовый комплект с ACX7332 CHAS, 4 вентиляторами и 2 блоками питания постоянного или переменного тока |
ACX7348-БАЗА 1 | ACX7348 Базовый комплект с ACX7348 CHAS, 4 вентиляторами и 2 блоками питания постоянного или переменного тока |
ACX7300-16 лет | ACX7300 Линейная карта 16xSFP56 (16x50G/25G/10G/1G) (с MACsec) |
ACX7300-2CD4C | ACX7300 линейная карта 2xQSFP56-DD/ 2xQSP28-DD+ 4xQSFP28 (2x400G/ 2x200G+4x100G) (с MACsec) |
ACX7300-RE | ACX7300 Routing Engine, базовый процессор Intel X86, 64 ГБ оперативной памяти DDR4 и 100 ГБ SSD |
ACX7300-FRPNL | ACX7300 Крышка передней панели |
ACX7300-RAIL | ACX7300 Телескопический рельс |
ACX7300-RMK | ACX7300 Комплект для монтажа в стойку |
Запчасти | |
ACX7332-CHAS | ACX7332 Шасси 3RU, глубина 290 мм, 8xQSFP28+ 32xSFP28, рабочий диапазон от 0C до 55C, запасной |
ACX7348-ЧАС | ACX7348 Шасси 3RU, глубина 290 мм, 8xQSFP28+ 48xSFP28, рабочий диапазон от -40C до 65C, запасной |
ACX7300-ИС | ACX7300 Вентилятор, запасной |
ACX7300-2K-AC | Источник питания переменного тока, 2000 Вт, запасной |
ACX7300-2K-DC | Источник питания постоянного тока, 2000 Вт, запасной |
