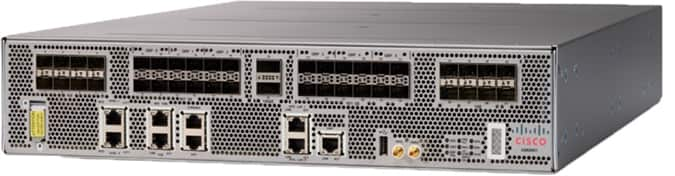

Маршрутизатор Cisco ASR 9901, входящий в состав Cisco ASR 9000 Series, представляет собой компактный маршрутизатор высокой пропускной способности Provider Edge (PE), который обеспечивает неблокируемую полнодуплексную матрицу со скоростью 456 Гбит/с в форм-факторе Two-Rack-Unit (2RU). Маршрутизатор Cisco ASR 9901, основанный на том же образе программного обеспечения Cisco IOS XR, что и другие маршрутизаторы серии Cisco ASR 9000, предоставляет функции и услуги, доступные на платформах серии ASR 9000, позволяя клиентам стандартизировать работу на одной и той же операционной системе Cisco IOS XR. Маршрутизатор Cisco ASR 9901 оснащен встроенным процессором маршрутизации (RSP) и 42 встроенными портами, которые поддерживают комбинацию скоростей 1/10/100GE, вход GPS для синхронизации stratum-1, порты интегрированного источника синхронизации здания (BITS) и порты управления.
Cisco ASR 9000 Series Aggregation Services Routers deliver exceptional scale, service flexibility, and high availability to Carrier Ethernet transport networks. The router is powered by widely deployed Cisco IOS XR 64 bit operating system, an innovative self-healing, distributed operating system designed for always-on operation. The ASR 9901 sets a new standard for Layer 2 and Layer 3 10GE/1GE service density and scale to support large-scale aggregation, Data Center Interconnect (DCI), and Satellite Network Virtualization (nV) System mode on the ASR 9000 Series Router. The ASR 9901 also supports industry leading MAC-SEC encryption on all its port speeds. These versatile capabilities help operators qualify and stock one type of chassis that can be deployed in any combination of Layer 2, Layer 3, DCI, or aggregation applications, thereby reducing Capital Expenditures (CapEx) and Operating Expenses (OpEx), as well as reducing the time required to develop and deploy new services.
Cisco ASR 9000 Series Carrier Ethernet applications include business services such as Layer 2 and Layer 3 VPN (L2VPN and L3VPN, mobile backhaul transport networks, and Broadband Network Gateway (BNG). Features supported include Ethernet Services; L2VPN; IPv4, IPv6, and L3VPN; Layer 2 and Layer 3 multicast; Synchronous Ethernet (SyncE), Ethernet Operations, Administration, and Maintenance (EOAM) and MPLS OAM, Layer 2 and Layer 3 Access Control Lists (ACLs), Hierarchical Quality of Service (HQoS), MPLS Traffic Engineering Fast Reroute (MPLS TE-FRR), Multichassis Link Aggregation (MC-LAG), Integrated Routing and Bridging (IRB) and Cisco Nonstop Forwarding (NSF) and Nonstop Routing (NSR). The System also supports the advanced features including Segment Routing, EVPN, Programmability and Telemetry and other enhancements in the IOS-XR 64 Bit Operating System.
Таблица 1. Технические характеристики маршрутизатора Cisco ASR 9901
Категория | Номер детали или спецификация |
Шасси | ASR 9901 |
Интегрированные интерфейсы | 16×1 GE, 24x 1/10 GE, 2×100 GE |
Избыточность | Резервирование источника питания и вентилятора |
Номер детали блока питания | ● А9К-1600Вт-АС ● А9К-1600Вт-Дк |
Физические характеристики | ● Высота: 3,43 дюйма (8,7 см) ● Ширина: 17,32 дюйма (44 см) ● Глубина: 23,62 дюйма (60 см) ● Вес шасси: 47,62 фунта (21,6 кг) ● Вес полностью сконфигурированного корпуса (включая 2 модуля питания и 3 модуля вентиляторов) 55,97 фунтов (25,4 кг) |
Входы питания | ● Переменный ток по всему миру (90-265 В; 50-60 Гц) ● Диапазон постоянного тока по всему миру (от -40 В до -72 В) |
Энергопотребление | ● 850 Вт (номинал), 1100 Вт (максимум) |
Условия окружающей среды | ● Рабочая температура: от 5 ° до 40 °C (от 41 ° до 104 ° F) ● Температура хранения: от -40 до 75 ° C (от -40 до 167 ° F) ● Относительная влажность: от 10 до 85%, без конденсации ● Соответствие нормативным требованиям |
Экологические характеристики | |
Рабочая температура (номинальная) | От 5 до 40 °C (от 41 до 104 °F) |
Рабочая температура (кратковременная) | от -5 до 55 °C (от 23 до 131 °F) |
Рабочая влажность (номинальная) (относительная влажность) | от 10 до 85% |
Рабочая влажность (кратковременная) | От 5 до 90% |
Температура хранения | От -40 до 70 °C (от -40 до 158 °F) |
Хранение (относительная влажность) | Примечание |
Рабочая высота над уровнем моря | 0 – 4000 м |
Воздушный поток | Спереди назад |
Согласие | |
Стандарты построения сетевого оборудования (NEBS) | Cisco ASR 9901 разработан с учетом следующих требований: ●SR-3580: Уровни критериев NEBS (уровень 3) ● GR-1089-CORE: ЭМС NEBS и безопасность ●GR-63-CORE: Физическая защита NEBS ● VZ.TPR.9205: Verizon TEEER |
Стандарты ЕТСИ | Cisco ASR 9901 разработан с учетом следующих требований: ●EN300 386: Телекоммуникационное сетевое оборудование (ЭМС) ● ETSI 300 019 Класс хранения 1.1 ● ETSI 300 019 Класс транспортировки 2.3 ● ETSI 300 019 Класс стационарного использования 3.1 ● EN55022: Информационно-технологическое оборудование (выбросы) ● EN55024: Оборудование информационных технологий (иммунитет) ● EN50082-1 / EN-61000-6-1: Стандарт общей устойчивости |
Стандарты ЭМС | Cisco ASR 9901 разработан с учетом следующих требований: ● FCC класса А ●ICES 003 Класс А ●AS/NZS 3548 Класс А ● CISPR 22 (EN55022) Класс А ●VCCI класса А ● BSMI класс А ● IEC/EN 61000-3-2: гармоники линий электропередач ● IEC/EN 61000-3-3: колебания напряжения и мерцание ● EN 50121-4: ЭМС для железных дорог |
Иммунитет | Cisco ASR 9901 разработан с учетом следующих требований: ● IEC / EN-61000-4-2: устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ) ● IEC / EN-61000-4-3: Устойчивость к излучению (10 В / м) ● IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (питание 2 кВ, сигнал 1 кВ) ● IEC / EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM) ● IEC/EN-61000-4-5: Сигнальные порты (1 кВ) ●IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ) ●IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения) ● IEC / EN-61000-4-8: устойчивость к магнитному полю силовой частоты (30 А / м) ● IEC/EN-61000-4-11: провалы напряжения, короткие перерывы и колебания напряжения ● EN 50121-4: ЭМС для железных дорог |
Безопасность | Cisco ASR 9901 разработан с учетом следующих требований: ● UL / CSA / IEC / EN 60950-1 ● IEC/EN 60825 Лазерная безопасность ●АСА TS001 ●AS/NZS 60950 ● FDA: Свод федеральных правил безопасности лазеров |
Таблица 1. Информация для заказа маршрутизатора ASR 9901 с моделью гибкого потребления
Номер для заказа | Описание функции |
АСР-9901-ФК | ASR 9901 456G Гибкое шасси |
А9К-1600В-АС | Источник питания переменного тока серии ASR 9900 мощностью 1600 Вт для ASR-9901 |
А9К-1600Вт-Дк | Источник питания постоянного тока ASR серии 9900 мощностью 1600 Вт для ASR-9901 |
ASR-9901-ВЕНТИЛЯТОР | ASR 9901 Модуль вентиляторов |
ASR-9901-2P-КОМПЛЕКТ | ASR 9901 Монтажный комплект на 2 столба для 19 и 23 дюймов в стойке |
ASR-9901-4P-КОМПЛЕКТ | ASR 9901 Монтажный комплект на 4 опоры для 19 и 23 дюймовых стоек |
С-А9К-ЛИ-ЛИК-ФК | ASR 9K Smart License Legalful Intercept – гибкая модель потребления |
С-А9К-БНГ-8К-ФК | Смарт-лицензия ASR 9K FCM для абонентов 8 000 BNG |
С-А9К-БНГ-АДВ-ФК | Смарт-лицензия ASR 9K FCM для BNG Advance |
ESS-ED-100G-RTU1 | Лицензия Edge Essentials на программное обеспечение RTU за 100G |
АДВ-ЭД-100Г-РТУ1 | Edge Advantage без лицензии Essentials Software RTU на 100G |
АДН-ЭД-100Г-РТУ1 | Edge Advantage с лицензией Essentials Software RTU на 100G |
ESS-ED-100G-SIA5 | Edge Essentials SIA на 100G 60-120 месяцев |
ESS-ED-100G-SIA3 | Edge Essentials SIA на 100G 36-59 месяцев |
АДВ-ЭД-100Г-СИА5 | Edge Advantage без Essentials SIA на 100G в течение 60-120 месяцев |
АДВ-ЭД-100Г-СИА3 | Edge Advantage без Essentials SIA на 100G в течение 36-59 месяцев |
ADN-ED-100G-SIA5 | Edge Advantage с Essentials SIA на 100G в течение 60-120 месяцев |
АДН-ЭД-100Г-СИА3 | Edge Advantage с Essentials SIA на 100G в течение 36-59 месяцев |
Таблица 2. Информация для заказа маршрутизатора ASR 9901 с традиционной бизнес-моделью.
Номер для заказа | Описание функции |
АСР-9901 | Шасси ASR 9901 |
ASR-9901-120G | ASR 9901 Шасси с оплатой по мере роста 120G Базовый аппаратный PID |
ASR-9901-256G | ASR 9901 Шасси с оплатой по мере роста Базовый HW PID |
А9К-1600В-АС | Источник питания переменного тока серии ASR 9900 мощностью 1600 Вт для ASR-9901 |
А9К-1600Вт-Дк | Источник питания постоянного тока ASR серии 9900 мощностью 1600 Вт для ASR-9901 |
ASR-9901-ВЕНТИЛЯТОР | ASR 9901 Модуль вентиляторов |
ASR-9901-2P-КОМПЛЕКТ | ASR 9901 Монтажный комплект на 2 столба для 19 и 23 дюймов в стойке |
ASR-9901-4P-КОМПЛЕКТ | ASR 9901 Монтажный комплект на 4 опоры для 19 и 23 дюймовых стоек |
A9K9901-УП120-256Г | Лицензия на обновление ASR 9901 120 – 256 |
A9K9901-УП256-456Г | Лицензия на обновление ASR 9901 256 – 456 |
