Линейка универсальных городских маршрутизаторов Juniper Networks ACX6000 является ответом на изменения в архитектуре городских сетей, где уровни доступа и агрегации расширяют операционную аналитику от периферии поставщика услуг до сети доступа. Линейка ACX6000 упрощает доступ и агрегацию архитектур за счет устранения ненужных уровней и сетевых наложений, что значительно снижает капитальные и эксплуатационные расходы. Основанная на упрощении архитектуры и снижении затрат, линия ACX6000 дает поставщикам услуг и предприятиям возможность принять по-настоящему универсальную парадигму метрополитена. Линейка ACX6000 также обеспечивает высокую пропускную способность, масштабируемость и безопасный пакет оптического транспортного уровня, обеспечивая при этом лучшую в отрасли производительность благодаря широкому диапазону плотностей портов и типов интерфейсов. Гибкость и возможность модернизации (возможность комбинирования типов интерфейсов) делают универсальные городские маршрутизаторы Juniper Networks серии ACX идеальными для широкого спектра сценариев использования.
Семейство продуктов серии ACX

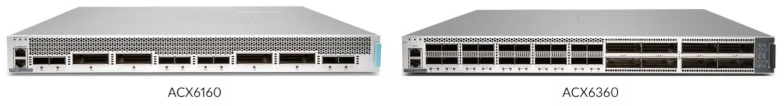

Универсальные городские маршрутизаторы серии ACX предлагают широкий спектр решений для городских сетей, включая ACX500, ACX1000, ACX2000 и ACX4000, а также линии ACX5000 и ACX6000. Линейка ACX6000 включает в себя две модели, каждая из которых предназначена для различных областей применения:
ACX6160: ACX6160 Universal Metro Router — это оптический транспорт, который обеспечивает полную поддержку транспондеров, совместимых с OpenROADM, для приложений пакетной оптической транспортировки в городских сетях на платформе 1U. Являясь чисто прозрачным транспондером, ACX6160 поддерживает восемь четырех подключаемых трансиверов малого форм-фактора QSFP28 100GbE/OTU4 клиентских интерфейсов и четыре линейных интерфейса CFP2-DCO 100 Гбит/с/200 Гбит/с. API-интерфейсы, совместимые с OpenROADM, обеспечивают полностью совместимую поддержку контроллеров сторонних производителей вместе с интерфейсами, совместимыми с HG-FEC, что обеспечивает по-настоящему совместимую функциональность транспондера.
ACX6360: Универсальный городской маршрутизатор ACX6360 позволяет операторам легко объединять защищенные пакетные оптические транспортные уровни и сетевые уровни IP/MPLS в единую платформу. Оснащенный новейшим микросхемой ExpressPlus от Juniper Networks со скоростью 3,6 Тбит/с, ACX6360 поддерживает 20 интерфейсов QSFP28 100GbE и восемь интерфейсов CFP2-DCO 100 Гбит/с/200 Гбит/с, обеспечивая безопасное решение с шифрованием IEEE 802.1AE/802.1X, соответствующее отраслевым стандартам 256AES MACsec, для всеобъемлющей безопасности по IP и оптике.
Таблица 1. Технические характеристики ACX6160 и ACX6360 линейки универсальных городских маршрутизаторов
Номер продукта | Описание |
Пропускная способность системы | ACX6160: 1,6/3,2 Тбит/с ACX6360: 3,6/7,2 Тбит/с |
Поддержка интерфейса | ●ACX6160: 8 подключаемых модулей QSFP28 100GbE, 4 когерентных DWDM 100G/200G CFP2-DCO ● ACX6360:20 x 100GbE подключаемый QSFP28,8 x 100G/200G CFP2-DCO Coherent DWDM |
Размеры (Ш x В x Г) | 17,36 x 1,72 x 24,40 дюйма (44,09 x 4,37 x 61,98 см) |
Максимальный вес | ACX6160: 24 фунта (10,9 кг) ACX6360: 30 фунтов (13,6 кг) |
Питание (постоянный ток) | от -48 до -60 В постоянного тока |
Питание (переменный ток) | 100–240 В, однофазный |
Потребляемая мощность | ACX6160:500 Вт (с оптическими подключаемыми приемопередатчиками малого форм-фактора) ACX6360: 756,5 Вт |
Влажность | 5%-90% относительной влажности без конденсации |
Уровень шума | 0 дБ (акустический шум) (пренебрежимо мал; используется только пассивное охлаждение) |
Рабочая температура | От 0° до 40°C (от 32° до 104° F) |
Таблица 1. Информация для заказа ACX6160 и ACX6360 линейки универсальных метрополитенеров
Продукт | Описание |
ACX6160-Т-АС | ACX6160 Оптический транспорт, поддерживает 8 клиентских портов 100GbE QSFP28/QSFP+, подключаемую DWDM-оптику 4×100/200G CFP2-DCO, Резервные вентиляторы и резервные блоки питания переменного тока, воздушный поток спереди назад |
ACX6160-T-DC | ACX6160 Оптический транспорт, поддерживает 8 клиентских портов 100GbE QSFP28/QSFP+, подключаемую DWDM-оптику 4×100/200G CFP2-DCO, Резервные вентиляторы и резервные блоки питания постоянного тока, воздушный поток спереди назад |
ACX6360-OR-AC | ACX6360 Конфигурация оптического маршрутизатора, 20 клиентских портов 100GbE QSFP28/QSFP+, 8×100/200G CFP2-DCO подключаемая DWDM-оптика, Резервные вентиляторы и резервные блоки питания переменного тока, воздушный поток спереди назад |
ACX6360-OR-DC | ACX6360 Конфигурация оптического маршрутизатора, 20 клиентских портов 100GbE QSFP28/QSFP+, 8×100/200G CFP2-DCO подключаемая DWDM-оптика, Резервные вентиляторы и резервные блоки питания постоянного тока, воздушный поток спереди назад |
ACX6360-OX-AC | ACX6360 Конфигурация оптического транспорта, 20 клиентских портов 100GbE QSFP28/QSFP+, 8×100/200G CFP2-DCO подключаемая DWDM-оптика, резервные вентиляторы и резервные блоки питания переменного тока, воздушный поток спереди назад |
ACX6360-OX-DC | ACX6360 Оптическая транспортная конфигурация, 20 клиентских портов 100GbE QSFP28/QSFP+, 8×100/200G CFP2-DCO подключаемая DWDM-оптика, резервные вентиляторы и резервные блоки питания постоянного тока, воздушный поток спереди назад |
