Линейка универсальных городских маршрутизаторов Juniper Networks ACX5000 является ответом на сдвиг в архитектуре городских сетей, где уровни доступа и агрегации расширяют операционную аналитику от периферии поставщика услуг до сети доступа. Линейка ACX5000 упрощает доступ и архитектуры агрегации, устраняя ненужные уровни и сетевые наложения, что значительно сокращает капитальные и эксплуатационные расходы. Основанная на упрощении архитектуры и снижении затрат, линия ACX5000 дает поставщикам услуг и предприятиям возможность принять по-настоящему универсальную парадигму метрополитена. Линейка ACX5000 также обеспечивает высокую пропускную способность, масштабируемость и уровень пакетной оптической транспортировки, обеспечивая при этом лучшую в отрасли производительность благодаря широкому диапазону плотности портов и типов интерфейсов.

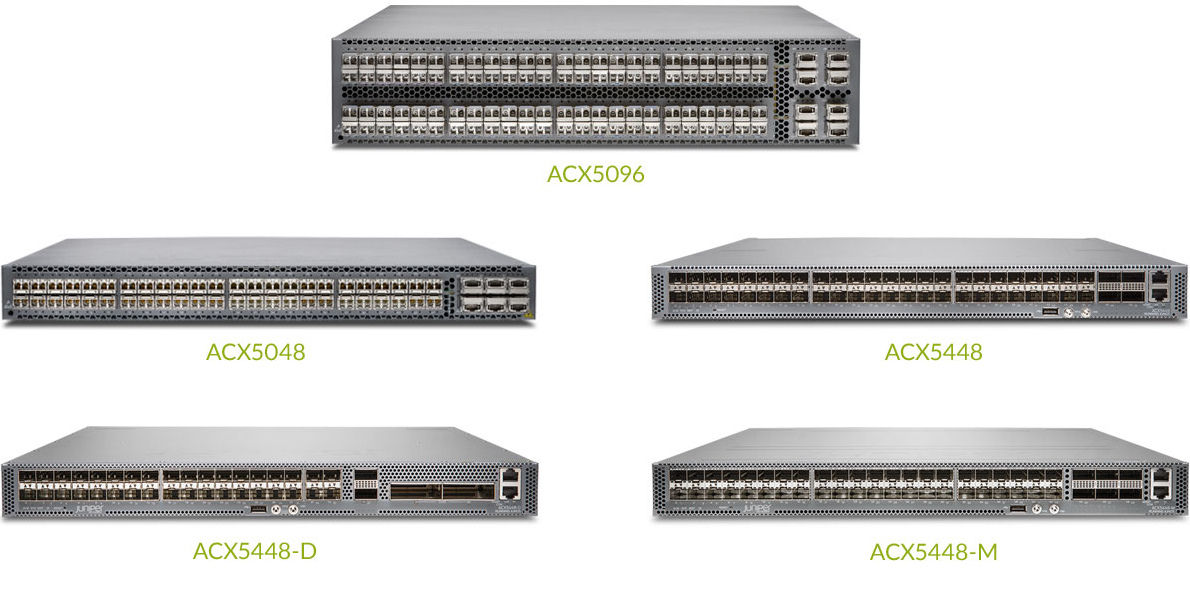

Универсальные городские маршрутизаторы Juniper Networks серии ACX предлагают широкий спектр решений для городских сетей, включая линии ACX500, ACX1000, ACX2000, ACX4000, ACX5000 и ACX6000. Линейка ACX5000 включает в себя пять моделей.
ACX5048: ACX5048 обеспечивает полнодуплексную пропускную способность 1,44 Тбит/с на платформе 1U. Созданный для работы с емкостью и плотностью 1GbE/10GbE, он поддерживает 48 интерфейсов 1GbE/10GbE и шесть интерфейсов 40GbE, что делает его идеальным для развертывания доступа и агрегации Metro Ethernet с полной поддержкой E-Line, E-LAN, E-TREE и E-Access, а также услуг IP/IP VPN.
ACX5096: ACX5048 обеспечивает полнодуплексную пропускную способность 1,44 Тбит/с на платформе 1U. Созданный для работы с емкостью и плотностью 1GbE/10GbE, он поддерживает 48 интерфейсов 1GbE/10GbE и шесть интерфейсов 40GbE, что делает его идеальным для развертывания доступа и агрегации Metro Ethernet с полной поддержкой E-Line, E-LAN, E-TREE и E-Access, а также услуг IP/IP VPN.
ACX5448: ACX5448 предлагает 48 портов агрегации 1GbE/10GbE, четыре порта восходящей связи 40GbE/100GbE высокой емкости и полный спектр услуг Metro Ethernet и IP/MPLS VPN на платформе, оптимизированной по пространству и стоимости, что упрощает переход от 10GbE к 100GbE для поставщиков услуг, готовящихся к развертыванию 5G. ACX5448 поддерживает технологию Juniper Unified PON.
ACX5448-D: ACX5448-D поддерживает 36 портов 1GbE/10GbE, два порта 40GbE/100GbE и два порта 100G/200G плотного мультиплексирования с разделением по длине волны (DWDM) с использованием CFP2-DCO. Он предназначен для пакетно-оптической конвергенции для снижения совокупной стоимости владения и помощи поставщикам услуг в подготовке к развертыванию 5G. ACX5448-D поддерживает технологию Juniper Unified PON.
ACX5448-M: ACX5448-M поддерживает 44 порта 1GbE/10GbE и шесть портов 40GbE/100GbE, а также расширенные возможности безопасности, такие как Media Access Control Security (MACsec) на всех портах 1GbE/10GbE. ACX5448-M поддерживает технологию Juniper Unified PON.
Таблица 1. Технические характеристики маршрутизаторов ACX5400 линейки Metro
Номер продукта | Описание |
Пропускная способность системы | До 800 Гбит/с |
Поддержка интерфейса | ACX5448: 48 GbE (SFP)/10GbE (SFP+); 4 порта 100GbE (QSFP28) ACX5448-D: 36 GbE (SFP)/10GbE (SFP+); 2 порта 100GbE (QSFP28); 2 100G/200G (CFP2-DCO) ACX5448-M: 44 GbE (SFP)/10GbE (SFP+); 6 портов 100GbE (QSFP28) |
Размеры (Ш x В x Г) | ACX5448: 43,84 x 4,33 x 55,41 см (17,26 x 1,7 x 21,81 дюйма) ACX5448-D: 44,45 x 4,45 x 51,18 см (17,5 x 1,75 x 20,15 дюйма) ACX5448-M: 44,45 x 40,88 см (17,5 x 1,75 x 23,97 дюйма) |
Максимальный вес | ACX5448: 10,18 кг (22,45 фунта) ACX5448-D: 23 фунта (10,43 кг) ACX5448-M: 23 фунта (10,43 кг) |
Питание (постоянный ток) | от -44 В постоянного тока (мин.) до -72 В постоянного тока (макс.); От 7,5 А (мин.) до -12 А (макс.) |
Питание (переменный ток) | от 100 В переменного тока (мин.) до 240 В переменного тока (макс.); от 47 Гц (мин.) до 60 Гц (макс.); От 3,5 А (мин.) до 5 А (макс.) |
Потребляемая мощность | 450 Вт (макс.) с оптическими SFP |
Влажность | Относительная влажность 5–90% без конденсации |
Уровень шума | 0 дБ (акустический шум) |
Рабочая температура | Долгосрочный рабочий диапазон: от 0 до 40 °C (от 32 ° до 104 ° F), краткосрочный рабочий диапазон: от 0 ° до 55 ° C (от 32 ° до 131 ° F) |
Таблица 1. ACX5000 Линейка универсальных метрополитенов Информация для заказа
Номер продукта | Имя |
Скобяные изделия | |
ACX5048-AC-L2-L3 | ACX5048, 48 портов SFP+/SFP, 6 портов QSFP, резервные вентиляторы и блоки питания переменного тока; нет права на использование IP VPN |
ACX5048-DC-L2-L3 | ACX5048, 48 портов SFP+/SFP, 6 портов QSFP, резервные вентиляторы и блоки питания постоянного тока; нет права на использование IP VPN |
ACX5096-AC-L2-L3 | ACX5096, 96 портов SFP+/SFP, 8 портов QSFP, резервные вентиляторы и блоки питания переменного тока; нет права на использование IP VPN |
ACX5096-DC-L2-L3 | ACX5096, 96 портов SFP+/SFP, 8 портов QSFP, резервные вентиляторы и блоки питания постоянного тока; нет права на использование IP VPN |
АКС5К-Л-104С10ГЕ-С | ACX5000 Право на использование 104 портов 10GbE в ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-16С10ГЭ-С | ACX5000 Право на использование 16 портов 10GbE на ACX5000 системе; Применимо для каждой ACX5000 системы |
АСС5К-Л-1С10ГЕ-С | ACX5000 Право на использование одного порта 10GbE в ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-24С10ГЭ-С | ACX5000 Право на использование 24 портов 10GbE в системе ACX5000; Применимо для каждой ACX5000 системы |
АКС5К-Л-48С10ГЭ-С | ACX5000 Право на использование 48 портов 10GbE на ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-72С10ГЭ-С | ACX5000 Право на использование 72 портов 10GbE на ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-8С10ГЭ-С | ACX5000 Право на использование 8 портов 10GbE на ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-96С10ГЭ-С | ACX5000 Право на использование 96 портов 10GbE на ACX5000 системе; Применимо для каждой ACX5000 системы |
ACX5K-L-IPVPN | ACX5000 Право на использование IP VPN |
ACX5448-AM-AFO | ACX5448, 48 портов SFP+/SFP, 4 порта QSFP28, резервные вентиляторы и блоки питания переменного тока; воздушный поток спереди назад; Право на использование функции заказывается отдельно |
ACX5448-DC-AFO | ACX5448, 48 портов SFP+/SFP, 4 порта QSFP28, резервные вентиляторы и блоки питания постоянного тока; воздушный поток спереди назад; Право на использование функции заказывается отдельно |
ACX5448-AM-AFI | ACX5448, 48 портов SFP+/SFP, 4 порта QSFP28, резервные вентиляторы и блоки питания переменного тока; воздушный поток сзади вперед; Право на использование функции заказывается отдельно |
ACX5448-DC-AFI | ACX5448, 48 портов SFP+/SFP, 4 порта QSFP28, резервные вентиляторы и блоки питания постоянного тока; воздушный поток сзади вперед; Право на использование функции заказывается отдельно |
АКС5К-Л-104С10ГЕ-С | ACX5000 Право на использование 104 портов 10GbE в ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-16С10ГЭ-С | ACX5000 Право на использование 16 портов 10GbE на ACX5000 системе; Применимо для каждой ACX5000 системы |
АСС5К-Л-1С10ГЕ-С | ACX5000 Право на использование одного порта 10GbE в ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-24С10ГЭ-С | ACX5000 Право на использование 24 портов 10GbE в системе ACX5000; Применимо для каждой ACX5000 системы |
АКС5К-Л-48С10ГЭ-С | ACX5000 Право на использование 48 портов 10GbE на ACX5000 системе; Применимо для каждой ACX5000 системы |
АСС5К-Л-100ГЕ-С | ACX5448 Право на использование одного устройства 40GbE/100GbE; Применимо для каждой ACX5448 системы |
ACX5K-L-IPVPN | ACX5000 Право на использование IP VPN |
АКС5К-Л-Л2 | ACX5000 Право на использование функций L2 и протоколов IGP (без права на использование MPLS и BGP) исключительно в целях управления сетью |
ACX5K-L-IP-MPLS | ACX5000 Право на использование функций IP/MPLS, за исключением IP-VPN |
ACX5448-L-PE | ACX5448 право на использование FIB более 256K и более 512 виртуальных таблиц маршрутизации и пересылки (VRF), в пределах лимитов оборудования |
ACX5448-ШАССИ | ACX5448 Запасной шасси |
ACX5448-FAN-AFI | ACX5448 Правый лоток вентилятора |
ACX5448-Фан-ОГС | ACX5448 Левый лоток вентилятора |
ACX5K-L-IPVPN | ACX5000 Право на использование IP-VPN |
АСС5К-Л-1С10ГЕ-С | ACX5000 Право на использование одного порта 10GbE в ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-8С10ГЭ-С | ACX5000 Право на использование 8 портов 10GbE на ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-24С10ГЭ-С | ACX5000 Право на использование 24 портов 10GbE в системе ACX5000; Применимо для каждой ACX5000 системы |
АКС5К-Л-48С10ГЭ-С | ACX5000 Право на использование 48 портов 10GbE на ACX5000 системе; Применимо для каждой ACX5000 системы |
АКС5К-Л-Л2 | ACX5000 Право на использование функций L2 и протоколов IGP (без права на использование MPLS и BGP) исключительно в целях управления сетью |
ACX5448-M-AC-AFO | ACX5448-M, 44 порта SFP+/SFP (MACsec), 6 портов QSFP28, резервные вентиляторы и блоки питания переменного тока; воздушный поток спереди назад; Право на использование функции заказывается отдельно |
ACX5448-M-DC-AFO | ACX5448-M, 44 порта SFP+/SFP (MACsec), 6 портов QSFP28, резервные вентиляторы и блоки питания постоянного тока; воздушный поток спереди назад; Право на использование функции заказывается отдельно |
ACX5448-М-АМ-АФИ | ACX5448-M, 44 порта SFP+/SFP (MACsec), 6 портов QSFP28, резервные вентиляторы и блоки питания переменного тока; воздушный поток сзади вперед; Право на использование функции заказывается отдельно |
ACX5448-M-DC-AFI | ACX5448-M, 44 порта SFP+/SFP (MACsec), 6 портов QSFP28, резервные вентиляторы и блоки питания постоянного тока; воздушный поток сзади вперед; Право на использование функции заказывается отдельно |
ACX5448-D-AC-AFO | ACX5448-D, 36 портов SFP+/SFP, 2 порта CFP2, 2 QSFP28, резервные вентиляторы и блоки питания переменного тока; воздушный поток спереди назад; Право на использование функции заказывается отдельно |
ACX5448-D-DC-AFO | ACX5448-D, 36 портов SFP+/SFP, 2 порта CFP2, 2 QSFP28, резервные вентиляторы и блоки питания постоянного тока; воздушный поток спереди назад; Право на использование функции заказывается отдельно |
ACX5448-D-AC-AFI | ACX5448-D, 36 портов SFP+/SFP, 2 порта CFP2, 2 QSFP28, резервные вентиляторы и блоки питания переменного тока; воздушный поток сзади вперед; Право на использование функции заказывается отдельно |
ACX5448-D-DC-AFI | ACX5448-D, 36 портов SFP+/SFP, 2 порта CFP2, 2 порта QSFP28, резервные вентиляторы и блоки питания постоянного тока; воздушный поток сзади вперед; Право на использование функции заказывается отдельно |
ШАССИ ACX5448-М | ACX5448-M Запасное шасси |
ШАССИ ACX5448-D | ACX5448-D Запасное шасси |
ACX5448-Д-ФАН-АФИ | ACX5448 вентиляторный отсек задним ходом вперед |
ACX5448-Д-ФАН-АФО | ACX5448 вентиляторный отсек спереди назад |
Программное обеспечение | |
С-ACX-400G-A-5 | Программное обеспечение ACX5448-D и ACX5448-M, подписка на 5 лет Расширенная лицензия; на пропускную способность 400G, поддерживает IP/MPLS, синхронизацию, CoS, EOAM, телеметрию, RFC2544, до 256K FIB, 1K L2/L3 VPN |
С-ACX-400G--5 | Программное обеспечение ACX5448-D и ACX5448-M, подписка на 5 лет Премиум лицензия; за пропускную способность 400G, включает лицензию на подписку на расширенное программное обеспечение с полным масштабированием платформы |
С-ACX-400G-A-3 | Программное обеспечение ACX5448-D и ACX5448-M, подписка на 3 года Расширенная лицензия; на пропускную способность 400G, поддерживает IP/MPLS, синхронизацию, CoS, EOAM, телеметрию, RFC2544, до 256K FIB, 1K L2/L3 VPN |
С-ACX-400G-P-3 | Программное обеспечение ACX5448-D и ACX5448-M, подписка на 3 года, премиум-лицензия; за пропускную способность 400G, включает лицензию на подписку на расширенное программное обеспечение с полным масштабированием платформы |
С-ACX-400G-A-1 | Программное обеспечение ACX5448-D и ACX5448-M, подписка на 1 год Расширенная лицензия; на пропускную способность 400G, поддерживает IP/MPLS, синхронизацию, CoS, EOAM, телеметрию, RFC2544, до 256K FIB, 1K L2/L3 VPN (только продление) |
С-ACX-400G--1 | Программное обеспечение ACX5448-D и ACX5448-M, подписка на 1 год Премиум лицензия; за емкость 400G, включает лицензию на подписку на расширенное программное обеспечение с полным масштабированием платформы (только продление) |
