Обзор продукта
Портфель подключаемых модулей Cisco 50GBASE SFP56 (Small Form-Factor Pluggable) предлагает заказчикам широкий выбор вариантов подключения 50G и 25G Gigabit Ethernet с высокой плотностью и низким энергопотреблением для центров обработки данных и высокопроизводительных вычислительных сетей. Модули 50G основаны на форме SFP56
Особенности и преимущества модулей Cisco 50G
Совместимость с другими IEEE-совместимыми интерфейсами 50G и 25G, где это применимо
Сертифицировано и протестировано для портов Cisco SFP56 для обеспечения превосходной производительности, качества и надежности
Обеспечивает возможность подключения к оптическим интерфейсам 50G PAM4 или 25G NRZ
Высокоскоростное подключение, совместимое со стандартами IEEE 802.3cc, IEEE 802.3cn, IEEE 802.3cd, IEEE 802.3by, CPRI V7.0

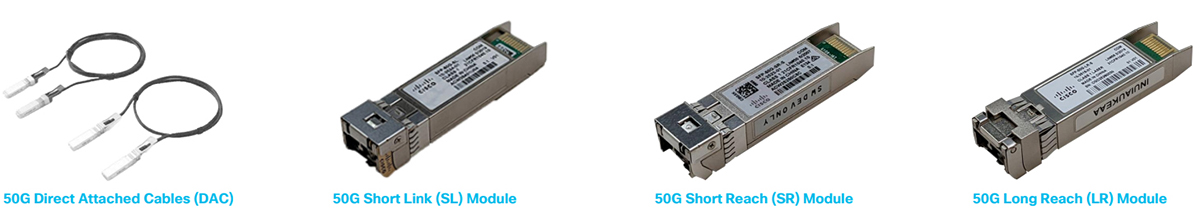

Медные кабели Cisco SFP-50G
Медные кабели прямого подключения 25/50GBASE-CR1 от Cisco SFP56 до SFP56 подходят для очень коротких каналов связи и предлагают очень экономичный способ установления 25 и 50 гигабитного соединения между портами SFP56, коммутаторами, маршрутизаторами или другими платформами в стойке и между соседними стойками. Cisco предлагает пассивные медные кабели длиной 0,5, 1, 1,5, 2, 2,5, 3, 4 и 5 метров.
Для режима 50G для любой длины кабеля требуется RS-FEC (544,514), также известный как KP1-FEC на хост-портах.
В режиме 25G кабели 0,5, 1, 1,5 и 2 м не требуют FEC на хост-портах; Требуются кабели длиной 2,5 и 3 м
BASE-R FEC (также известный как FC-FEC) на хост-портах; Для кабелей длиной 4 и 5 м требуется RS-FEC (528,514), также известный как KR1-FEC, на хост-портах.
Медные кабели SFP-50G имеют оболочку LSZH (Low Smoke Zero Halogen).
Cisco SFP-50G-SL
Короткоканальные модули Cisco SFP-50G-SL являются заменой традиционным активным оптическим кабелям (AOC). Они подходят для очень коротких расстояний и предлагают экономичный способ подключения внутри стойки и через соседние стойки на расстоянии до 30 метров.
Для работы 50G модулю требуется KP1-FEC на хост-порту для длины канала 20/30/30 м на OM3/4/5 MMF.
Для работы в сетях 25G модуль поддерживает:
P 20/30/30 м на OM3/4/5 с KR1-FEC,
P 10/16/16 м на OM3/4/5 с FC-FEC, и
P 7/10/10 м на OM3/4/5 с No-FEC.
Cisco SFP-50G-SR-S
В режиме 50G модуль Cisco 50GBASE-SR-S поддерживает длину канала 70/100/100 м на OM3/4/5 MMF с KP1-FEC на хост-порту.
В режиме 25G модуль Cisco 50GBASE-SR-S поддерживает длину канала:
70/100/100 м на ОМ3/4/5 ММФ с КР1-ФЭК,
P 10/16/16 м на OM3/4/5 MMF с FC-FEC, и
P 7/10/10 м на OM3/4/5 MMF с No-FEC.
Cisco SFP-50G-LR-S
Модуль Cisco SFP-50G-LR-S поддерживает длину канала 10/15 км по стандартному одномодовому волокну (SMF) G.652 как при 25G, так и при 50G.
Для режима 50G модулю требуется KP1-FEC на хост-портах, а для режима 25G модулю требуется KR1-FEC на хост-портах.
Таблица 1. Технические характеристики 50G DAC
Cisco SFP-50G | Тип кабеля | Расстояние между кабелями | Максимальная потребляемая мощность (Вт) | Язычок/цвет |
Cisco SFP-50G-CU0,5М | Медная кабельная сборка с прямым подключением | 0,5 м | 1/10 | Бежевый |
Cisco SFP-50G-CU1M | 1 м | Бежевый | ||
Cisco SFP-50G-CU1,5М | 1,5 м | Чёрный | ||
Cisco SFP-50G-CU2M | 2 м | Коричневый | ||
Cisco SFP-50G-CU2.5M | 2,5 м | Жёлтый | ||
Cisco SFP-50G-CU3M | 3 м | Апельсин | ||
Cisco SFP-50G-CU4M | 4 м | Зеленый | ||
Cisco SFP-50G-CU5M | 5 м | Серый |
Таблица 2. Технические характеристики приемопередатчика 50G
Cisco SFP-50G | Длина волны (нм) | Тип кабеля | Размер ядра (мкм) | Максимальная потребляемая мощность (Вт) | Модальная пропускная способность | Расстояние между кабелями | Цвет защелки скоб |
Cisco SFP-50G-SL | 850 | ММФ | 50.0 | 1.2 | 2000 (OM3) | 20 м | Фиолетовый |
4700 (OM4) | 30 м | ||||||
4700 (OM5) | 30 м | ||||||
Cisco SFP-50G-SR-S | 850 | ММФ | 50.0 | 1.2 | 2000 (OM3) | 70 м | Бежевый |
4700 (OM4) | 100 м | ||||||
4700 (OM5) | 100 м | ||||||
Cisco SFP-50G-LR-S | 1310 | СМФ | Г.652 | 1.5 | – | 10/15 км* | Синий |
* Каналы с радиусом действия до 15 км поддерживаются в качестве специализированных каналов при условии, что вносимые потери в канале составляют <8 дБ.
Таблица 1. Кабели и приемопередатчики Cisco 50G
Номер продукта | Описание |
СФП-50Г-КУ0,5М | Cisco 25/50GBASE-CR1 SFP56 Пассивный медный кабель, 1/2 метра, LSZH |
СФП-50Г-КУ1М | Cisco 25/50GBASE-CR1 SFP56 Пассивный медный кабель, 1 метр, LSZH |
СФП-50Г-КУ1,5М | Cisco 25/50GBASE-CR1 SFP56 Пассивный медный кабель 1,5 метра, LSZH |
СФП-50Г-КУ2М | Cisco 25/50GBASE-CR1 SFP56 Пассивный медный кабель, 2 метра, LSZH |
СФП-50Г-КУ2,5М | Cisco 25/50GBASE-CR1 SFP56 Пассивный медный кабель 2,5 метра, LSZH |
СФП-50Г-КУ3М | Cisco 25/50GBASE-CR1 SFP56 Пассивный медный кабель, 3 метра, LSZH |
СФП-50Г-КУ4М | Cisco 25/50GBASE-CR1 SFP56 Пассивный медный кабель 4 метра, LSZH |
СФП-50Г-КУ5М | Cisco 25/50GBASE-CR1 SFP56 Пассивный медный кабель, 5 метров, LSZH |
СФП-50G-SL | Модуль Cisco 25/50GBASE-SL SFP56 для MMF |
СФП-50Г-СР-С | Модуль Cisco 25/50GBASE-SR SFP56 для MMF |
СФП-50Г-ЛР-С | Модуль Cisco 25/50GBASE-LR SFP56 для SMF |
