VIPRION 4480 Chassis

Обзор
Спецификации
Лист данных
Информация о заказе

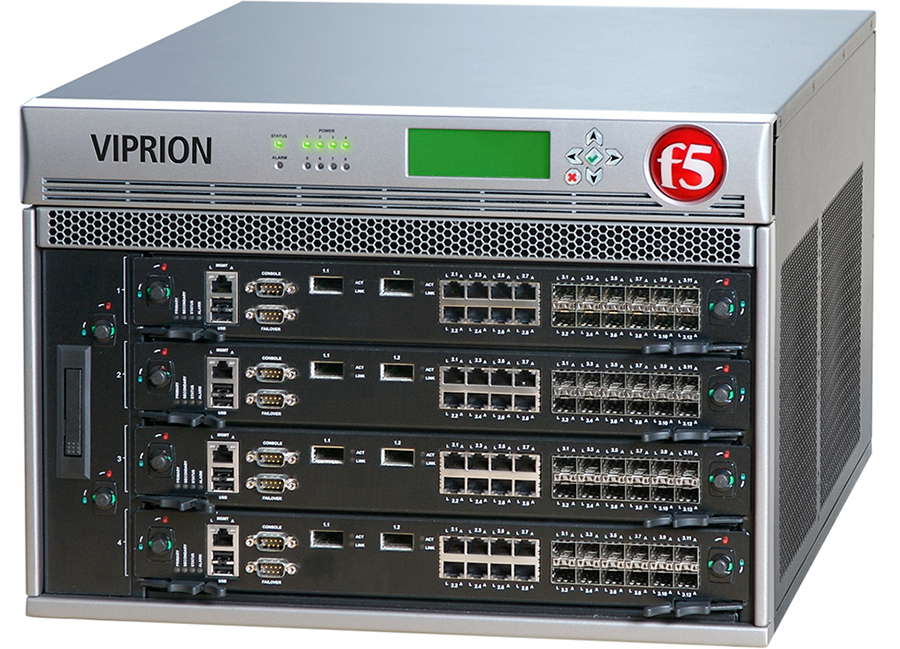

Система серии VIPRION 4400 обеспечивает гибкость и богатые функциональные возможности продуктов F5 на мощной и расширяемой аппаратной платформе. С помощью этой платформы вы можете устанавливать и настраивать несколько продуктов F5 с помощью блейд-серверов с возможностью горячей замены. Это дает вам возможность добавлять, удалять или изменять конфигурацию платформы в соответствии с вашей сетью. Вы можете добавить, снять или изменить множество компонентов, включая блейд-серверы, блоки питания, модуль вентиляторов, ЖК-панель и многое другое. Такая конфигурация позволяет создать чрезвычайно надежную и гибкую систему, которая может управлять большими объемами трафика приложений и оставаться в рабочем состоянии даже в случае отключения одного из ее компонентов.

Платформы VIPRION включают в себя два типа компонентов: блейд-серверы, которые предоставляют аппаратное и программное обеспечение, необходимое для управления сетевым трафиком, и шасси, в котором размещаются блейд-серверы. Шасси — это корпус, который содержит все компоненты, необходимые для эффективной работы платформы серии VIPRION 4400.

Серия VIPRION 4400 включает в себя две модели шасси: VIPRION C4400 и VIPRION C4480. Две модели шасси выглядят идентичными, за исключением номера модели на передней панели. Микроконтроллер VIPRION C4480 предназначен для работы с блейд-серверами с более высокой пропускной способностью, такими как блейд-серверы серий B4300 и B4400.

Шасси VIPRION C4400 и C4480, а также блейд-серверы серий B4100, B4200, B4300 и B4400 доступны в версиях, совместимых с системой сетевого оборудования (NEBS) с питанием от постоянного тока. Чтобы система полностью соответствовала требованиям NEBS, необходимо использовать совместимые с NEBS шасси и блейд-серверы.

Каталог шасси и лопастей F5 VIPRION

Платформа F5 VIPRION позволяет динамически масштабироваться и адаптироваться. Добавляйте блейд-серверы, не прерывая работу приложений или пользователей, повышая производительность без добавления устройств в соответствии с вашими требованиями.

Шасси VIPRION 4480	Шасси VIPRION 4800	Лезвие VIPRION 4450
● До четырех лезвий B4450 ● До 48 экземпляров vCMP (по 12 на блейд-сервер) ● Стандартное шасси для монтажа в стойку 7U ● 4 блока питания, 1 лоток вентилятора, 3 заготовки	● До восьми лезвий B4450 ● До 96 экземпляров vCMP (по 12 на каждый блейд-сервер) ● Стандартный корпус для монтажа в стойку 16U ● 2 блока питания, 2 вентиляторных лотка, 8 заготовок ● 80+ блоков питания Gold Efficiency	● Два 12-ядерных процессора Intel ● 256 ГБ ОЗУ ● Твердотельный накопитель емкостью 1,2 ТБ ● Два порта 100 Гбит/с и шесть портов 40 Гбит/с ● 180 млн одновременных соединений L4 ● Пропускная способность L4/L7 140 Гбит/с / 140 Гбит/с
Шасси VIPRION 2200	Шасси VIPRION 2400	Лезвие VIPRION 2250
● До двух лезвий B2250 ● Стандартное шасси для монтажа в стойку 2U ● 2 блока питания, 1 вентиляторный лоток, 1 заготовка	● До четырех лезвий B2250 ● Стандартное шасси для монтажа в стойку 4U ● 2 блока питания, 1 вентиляторный лоток, 3 заготовки ● 80+ блоков питания Gold Efficiency	● Один 10-ядерный процессор Intel Xeon ● 64 ГБ ОЗУ ● Твердотельный накопитель емкостью 800 ГБ ● Четыре порта 40GbE ● 48 млн одновременных соединений L4 ● Пропускная способность L4/L7 80 Гбит/с 80 Гбит/с

Таблица 1. F5 VIPRION 4480, 4800 Технические характеристики шасси

Платформа	Шасси VIPRION 4480	Шасси VIPRION 4800
Размеры	12,2 дюйма (30,9 см) В x 17,4 дюйма (44,2 см) Ш x 21 дюйм (53,3 см) Стандартный отраслевой корпус D7U для монтажа в стойку	27,8 дюйма (70,6 см) В x 17,4 дюйма (44,2 см) Ш x 21,25 дюйма (54,0 см) Стандартный отраслевой корпус D16U для монтажа в стойку
Вес	87 фунтов (39,5 кг) (4 блока питания, 1 вентилятор, 3 заготовки)	57,2 кг (126 фунтов) (2 блока питания, 2 модуля вентиляторов, 8 бланков)
Электропитание	От одного до четырех от 90 В переменного тока (1200 Вт) до 240 В переменного тока (2000 Вт) с автоматическим переключением20 А на вход (макс.) Мощность постоянного тока (опция)От одного до четырех от 1200 Вт от -36 до -72 В постоянного тока10–40 А максимум на источник	От одного до четырех от 200 до 240 В переменного тока (2600 Вт) с автоматическим выбором диапазона 80+ золотая эффективность 2 блока питания в комплекте18 А на вход (макс.) Мощность постоянного тока (опция) От одного до четырех 2600 Вт от -44 до -72 В постоянного тока80 А на вход, максимум на источник питания
Рабочая температура	От 0° до 40°C (от 32° до 104° F)	От 0° до 40°C (от 32° до 104° F)
Относительная влажность воздуха	От 5 до 85 % при 104 °F (40 °C)	От 5 до 85 % при 104 °F (40 °C)
Одобрение Агентства по безопасности	UL 60950 (UL1950-3)CSA-C22.2 No 60950-00 (двусторонний стандарт с UL 60950)Сертификация испытаний CB по IEC 950 EN 60950	UL 60950 (UL1950-3)CSA-C22.2 No 60950-00 (двусторонний стандарт с UL 60950)Сертификация испытаний CB по IEC 950 EN 60950
Сертификация / Стандарты восприимчивости	EN55022 1998 Класс AEN55024 1998 Класс AFCC Часть 15B Класс AVCCI Класс ANEBS Сертифицирован	EN55022 1998 Класс AEN55024 1998 Класс AFCC Часть 15B Класс AVCCI Класс A
