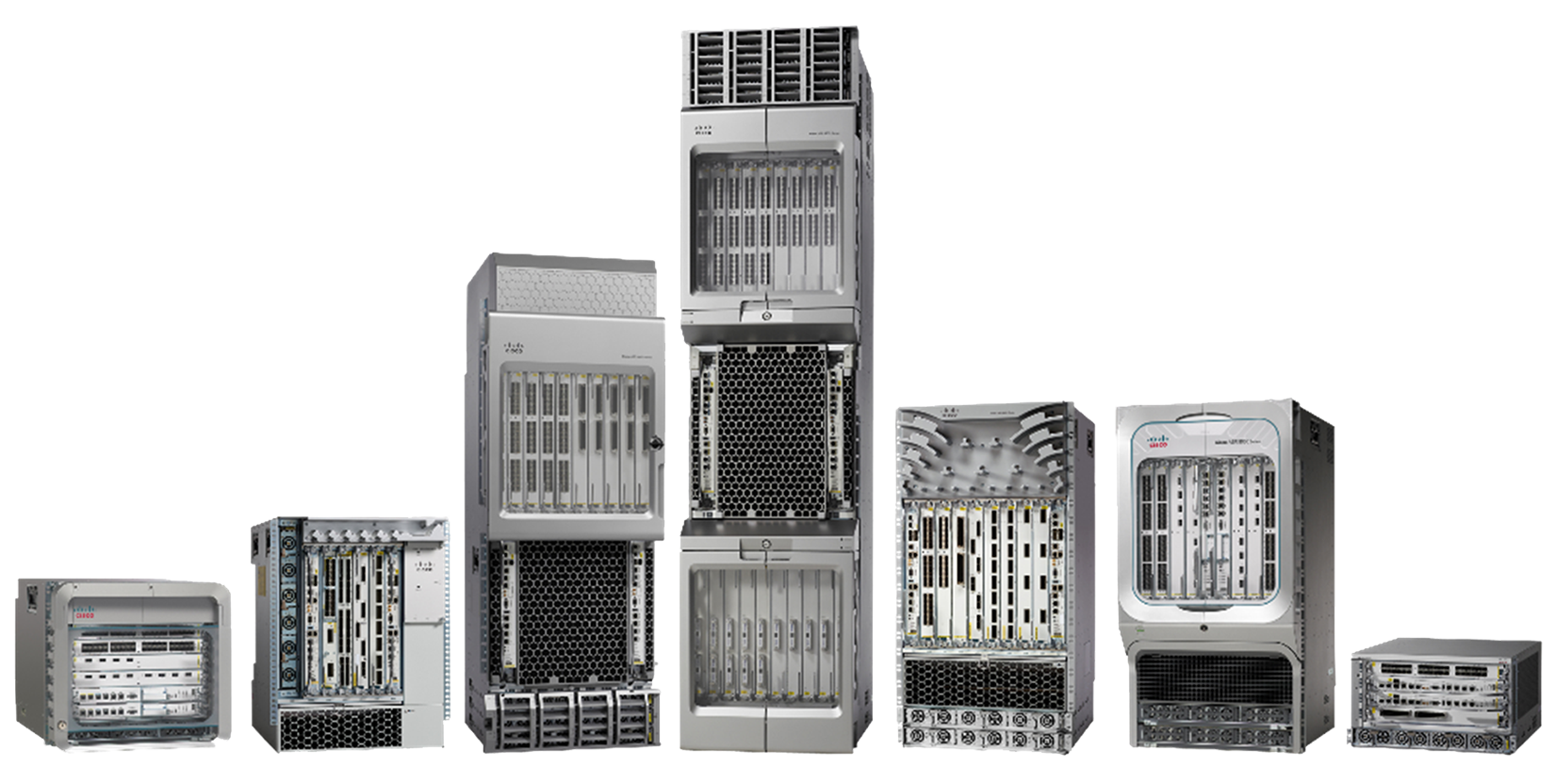

Маршрутизаторы Cisco ASR серии 9000 Aggregation Services обеспечивают непревзойденную скорость до 400 Gigabit Ethernet с масштабированием и высокой плотностью. Маршрутизаторы Cisco серий ASR 9000 и ASR 9900 предоставляют гибкие возможности для портов высокой плотности 1 Gigabit Ethernet, 10 Gigabit Ethernet, 25 Gigabit Ethernet, 40 Gigabit Ethernet, 100 Gigabit Ethernet и 400 Gigabit Ethernet без необходимости полной замены корпуса. Эти линейные карты, предлагаемые в базовой и расширенной конфигурациях, дополняются неблокируемой матрицей (на RSP для маршрутизаторов Cisco ASR 9006, ASR 9010, ASR 9906, ASR 9910 и ASR 9904 и на отдельных платах матрицы для маршрутизаторов Cisco ASR 9906, ASR 9910, ASR 9912 и ASR 9922), а также инновационной объединительной платой. тепловая и силовая инфраструктура на шасси.
Системы Cisco ASR 9006 и ASR 9010 разработаны в соответствии с одними и теми же высокими стандартами производительности и надежности; Они отличаются одинаковыми инновациями в области мощности и теплового режима; кроме того, они могут совместно использовать линейные карты, PEM и блоки питания для обеспечения максимальной гибкости при планировании сети. RSP могут совместно использоваться шасси Cisco ASR 9010, ASR 9006, ASR 9910 и ASR 9906 и ASR 9904; Шасси Cisco ASR 9922 и ASR 9912 поставляются с собственными процессорами маршрутизации и до семи плат коммутационной сети. Cisco ASR 9910 и ASR 9906 поставляются с пятью платами коммутационной сети для конкретного корпуса.
Таблица 1. Технические характеристики Cisco ASR 9006 и ASR 9010
Спецификация | Модель | |
Cisco ASR 9006 | Cisco ASR 9010 | |
Категории | ||
Физические характеристики | Высота: 17,50 дюйма. (444,5 мм) (10 ЕР) Ширина: 17,38 дюйма (441,45 мм) Глубина: ● С дверями: 29,05 дюйма. (737,9 мм) ● Без дверей: 29,05 дюйма. (737,9 мм) Вес: ●89,55 фунта (40,7 кг) (шасси с PEM) ● 150 фунтов (65,91 кг) (при полной загрузке, за исключением линейных карт и модулей питания) — RSP, два лотка вентилятора v2, PEM. | Высота: 36,75 дюйма (933.45 мм) (21 ЕР) Ширина: 17,38 дюйма (441,45 мм) Глубина: ● С дверями: 29,03 дюйма. (737,4 мм) ● Без дверей: 28,24 дюйма. (717,3 мм) Вес: ●155,6 фунта (70,73 кг) (шасси с PEM) ●231,6 фунта (105,27 кг) (при полной загрузке, без линейных карт и модулей питания) – RSP, два модуля вентиляторов v2, PEM |
Ориентация слота | Горизонтальный | Вертикальный |
Cisco ASR серии 9000 RSP | Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах | Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах |
Линейные карты Cisco ASR серии 9000 | 4 слота для линейных карт | 8 слотов для линейных карт |
Компоненты "Commons" | 2 ПСП 2 вентиляторных лотка 1 PEM (постоянный или переменный ток) 1 фильтр вентилятора | 2 ПСП 2 вентиляторных лотка 2 PEM (постоянного или переменного тока) 1 фильтр вентилятора |
Надежность и доступность | Резервирование коммутационной сети Резервирование вентилятора Резервирование кормов Резервирование источника питания Резервирование RSP Резервирование программного обеспечения | Резервирование коммутационной сети Резервирование вентилятора Резервирование кормов Резервирование источника питания Резервирование RSP Резервирование программного обеспечения |
Монтаж в стойку | 19-дюймовый. по умолчанию 21- и 23-дюймовые. Адаптеры в наличии Примечание: Для правильной работы необходимо минимальное отверстие между стойками 17,75 дюйма | 19-дюймовый. по умолчанию 21- и 23-дюймовые. Адаптеры в наличии Примечание: Для правильной работы необходимо минимальное отверстие между стойками 17,75 дюйма |
Монтаж в шкаф | Да Примечание: Двери не рекомендуются в закрытых шкафах | Да Примечание: Двери не рекомендуются в закрытых шкафах |
Настенный монтаж | Нет | Нет |
Воздушный поток | Справа назад, спереди назад с перегородкой | Спереди назад |
Производительность | ||
Ткань | Один на RSP: ● Активный/активный неблокирующий режим работы в конфигурации с двойным резервированием RSP ● Полное резервирование в конфигурации с двойным резервированием RSP ● Встроенная функция сервис-интеллекта и приоритизации трафика | Один на RSP: ● Активный/активный неблокирующий режим работы в конфигурации с двойным резервированием RSP ● Полное резервирование в конфигурации с двойным резервированием RSP ● Встроенная функция сервис-интеллекта и приоритизации трафика |
Термический | Два вентиляторных лотка: ● 6 высокоэффективных вентиляторов на лоток ● Вентиляторы с регулируемой скоростью вращения для оптимальных тепловых характеристик ● Нет единой точки отказа | Два вентиляторных лотка: ● 12 высокоэффективных вентиляторов на лоток ● Вентиляторы с регулируемой скоростью вращения для оптимальных тепловых характеристик ● Нет единой точки отказа |
Сила | ||
Модульность | Оплата мощности по мере роста для будущей масштабируемости, доступная в сетях переменного и постоянного тока. Несколько типов силовых модулей: ● Модуль питания переменного тока мощностью 3 кВт ● Силовой модуль постоянного тока мощностью 2,1 кВт Примечание: Смешивание модулей переменного и постоянного тока не поддерживается | Оплата мощности по мере роста для будущей масштабируемости, доступная в сетях переменного и постоянного тока. Несколько типов силовых модулей: ● Силовые модули переменного тока мощностью 6 кВт и 3 кВт ● Силовые модули постоянного тока мощностью 4,4 кВт и 2,1 кВт Примечание: Смешивание модулей переменного и постоянного тока не поддерживается |
Избыточность | ● Переменный ток: резервирование по N+N ● Постоянный ток: резервирование N+1 ● Резервирование силового модуля ● Резервирование канала A/B | ● Переменный ток: резервирование по N+N ● Постоянный ток: резервирование N+1 ● Резервирование силового модуля ● Резервирование канала A/B ● Избыточность PEM |
Зоны мощности | Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки | Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки |
Подводимая мощность | Диапазон переменного тока по всему миру (200–240 В; 50–60 Гц; 16 А макс.) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинал 50 А, максимум 60 А) | Диапазон переменного тока по всему миру (200–240 В; 50–60 Гц; 16 А макс.) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинал 50 А, максимум 60 А) |
Воздушный поток силового модуля | Спереди назад | Спереди назад |
Таблица 1. Информация для заказа аппаратного обеспечения корпуса для модульных маршрутизаторов ASR серии 9000
Номер для заказа | Описание функции |
АСР-9922 | ASR 9922 Шасси со слотом для 20 линейных карт, 44 RU |
АСР-9912 | ASR 9912 Шасси со слотом для 10-линейной карты, 30 RU |
АСР-9910 | ASR 9910 Шасси со слотом для 8-линейных карт, 21 RU |
АСР-9906 | ASR 9906 Шасси с 4 слотами для линейных карт, 14 RU |
АСР-9904 | ASR 9904 Шасси с 2 слотами для линейных карт, 6 RU |
АСР-9010-СИС | ASR 9010 Шасси со слотом для 8-линейных карт, 21 RU |
АСР-9006-СИС | ASR 9006 Шасси со слотом для 4-линейных карт, 10 RU |
АСР-9010-АС-В2 | Шасси ASR 9010 AC с PEM версии 2 |
ASR-9010-DC-V2 | Шасси ASR 9010 DC с PEM версии 2 |
АСР-9006-АС-В2 | Шасси ASR 9006 AC с PEM версии 2 |
ASR-9006-DC-V2 | Шасси ASR 9006 DC с PEM версии 2 |
