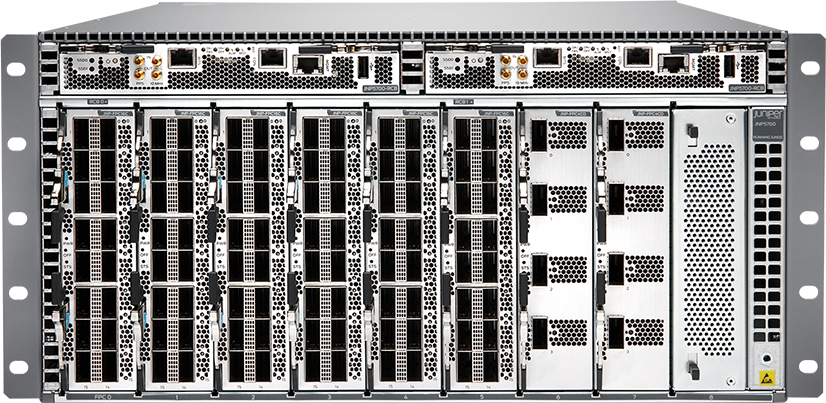

Линейка QFX5700 использует возможности полностью программируемого набора микросхем и поддерживает расширенные функции уровня 2, уровня 3 и EVPN-VXLAN. Платформа поддерживает различные сценарии использования ЦОД, кампусных сетей, межсоединений ЦОД (DCI) и межсетевых подключений между кластерами и коммутационными сетями. Выбор скорости интерфейса для подключения к серверу и внутри коммутационной сети обеспечивает универсальность развертывания и защиту инвестиций.
Поставщики общедоступных облаков и услуги, стремящиеся к взрывному росту, получают поддержку проверенных IP-матриц 400GbE в масштабе Интернета. Для корпоративных клиентов, которые переводят свои серверные фермы с 10GbE на 25GbE, QFX5700 предоставляет нативный вариант 100GbE/400GbE EVPN-VXLAN spine с меньшим энергопотреблением и меньшими габаритами. Благодаря двунаправленной пропускной способности до 25,6 Тбит/с коммутатор оптимизирован для развертывания Spine-and-Leaf в корпоративных, высокопроизводительных вычислительных центрах, центрах обработки данных у поставщиков услуг и облачных центрах обработки данных.
Таблица 1. Производительность системы QFX5700
Спецификация | QFX5700 |
Пропускная способность системы | До 12,8 / 25,6 Тбит/с (однонаправленный / двунаправленный) |
Пропускная способность | 5,3 бит/с |
Плотность портов без Breakout | 32 порта QSFP56-DD (400GbE); 128 портов QSFP28 (100GbE) или QSFP+ (40GbE); или 144 порта SFP56 (50GbE), SFP28 (25GbE) или SFP+ (10GbE) |
Максимальное количество портов с разъемами | Линейная карта QFX5K-FPC-16C: 32 4x25GbE, 32 4x10GbELиновая карта QFX5K-FPC-4CD: 32 4x100GbE, 32 4x25GbE, 32 4x10GbE |
Таблица 2. Технические характеристики системы QFX5700
Спецификация | QFX5700 |
Размеры (Ш x В x Г) | 19,0 x 8,74 дюйма (5RU) x 32 дюйма (48,2 x 22,2 x 81,5 см) |
Стеллажные блоки | 5 У |
Вес | 153,8 фунта (69,8 кг) со всеми установленными FRU |
Операционная система | Эволюция ОС Junos |
ЦПУ | Intel Hewitt Lake, 32 ГБ DDRAM |
Сила | Резервные (N+N) блоки питания переменного/постоянного тока мощностью 3000 Вт с возможностью горячей замены (2 Н) |
Охлаждение | Два модуля вентиляторов с возможностью горячей замены и четырьмя вентиляторами противоположного вращения в каждом поддоне N+1 Резервирование ротора вентилятора на уровне шасси Воздушное охлаждение спереди назад |
Общий буфер пакетов | 132 МБ |
Рекомендуемая версия программного обеспечения | Junos OS Evolved 21.2R2 EVO+ |
Гарантия | Стандартная гарантия Juniper на один год |
Таблица 1. Технические характеристики коммутатора QFX5700
Номер продукта | Описание |
Коэффициент формы | Модульный 5 U |
Размеры (Ш x В x Г) | 19,0 x 8,74 дюйма (5RU) x 32 дюйма (48,2 x 22,2 x 81,5 см) |
Коммутационная способность | 25,6 Тбит/с |
Плотность портов (10/25/40/50/100/400GbE) | 32 порта 400GbE 64 порта 200GbE 128 портов 100GbE 144×50/40/25/10GbE |
Энергопотребление | Резервные (N+N) блоки питания переменного/постоянного тока с возможностью горячей замены (2N) Максимальная потребляемая мощность: 3338 Вт Типичная потребляемая мощность: 2722 Вт |
Емкость буфера | 132 МБ |
MAC-адреса | 160,000 |
Одноадресные/многоадресные маршруты IPv4 | 1,24 млн |
Одноадресные/многоадресные маршруты IPv6 | 610,000 |
Количество VLAN | 4091 |
Записи ARP | 32 000 (туннельный режим); 64 000 (в нетуннельном режиме) |
Скрытое состояние | 630 нс |
Управление наложениями и протоколы | Инверсионные сети, EVPN-VXLAN |
Таблица 1. Информация для заказа QFX5700 Switch
Номер продукта | Описание |
QFX5700 Аппаратное обеспечение | |
QFX5700-ЧАС | QFX5700 Запасное шасси |
QFX5700-БАЗА-АС | QFX5700 (только аппаратное обеспечение; программное обеспечение продается отдельно), с 1 FEB, 1 RCB, резервными вентиляторами, 2 источниками питания переменного тока, воздушным потоком спереди назад |
Карты QFX5700 линий | |
QFX5K-FPC-4CD | Линейная карта 4X400G для шасси QFX5700 |
QFX5K-FPC-20Y | Линейная карта 10G/25G(SFP) для шасси QFX5700 |
QFX5K-FPC-16C | Линейная карта 16X100G для шасси QFX700 |
QFX5700 Источник питания | |
JNP-3000W-AC-AFO | AC PS 3000 Вт, AFO |
JNP-3000W-DC-AFO | Постоянный ток PS 3000 Вт, AFO |
SKU лицензий на программное обеспечение | |
С-QFX5KC3-MACSEC-3 | Лицензия на функции программного обеспечения MACsec для портов QFX5700, 16 (100G) + 20 (10G/25G) портов, 3 года |
С-QFX5KC3-MACSEC-5 | Лицензия на функции программного обеспечения MACsec для портов QFX5700, 16(100G) + 20(10G/25G) портов, 5 лет |
S-QFX5KC3-MACSEC-P | Лицензия на функции программного обеспечения MACsec для портов QFX5700, 16 (100 Гбит/с) + 20 (10 Гбит/с / 25 Гбит/с), бессрочная лицензия |
С-QFX5K-C3-A1-X (X=3,5) | Подписка на программное обеспечение Base L3 (X лет; X=3,5) Лицензия на QFX5700 |
С-QFX5K-C3-A2-X (X=3,5) | Расширенная подписка на программное обеспечение (X лет; X=3,5) Лицензия на QFX5700 |
С-QFX5K-C3-P1-X (X=3,5) | Премиум подписка на программное обеспечение (X лет; X=3,5) Лицензия на QFX5700 |
Позиции кабелей | |
CBL-JNP-SDG4-JPL | Кабельная специфика, Япония |
CBL-JNP-SDG4-TW | Кабельная специфика, Тайвань |
CBL-JNP-SDG4-US-L6 | Специальные кабели, США/Северная Америка, L6 |
CBL-JNP-PWR-EU | Кабель специфичный, ЕС, Африка, Китай |
CBL-JNP-SDG4-US-L7 | Кабельные специфичные, США/Северная Америка, L7 |
CBL-JNP-SDG4-IN | Cable Specific, Индия |
CBL-JNP-SDG4-SK | Кабельная специфика, Южная Корея |
Дополнительные SKU | |
JNP5K-FEB-BLNK | Глухая крышка для пустого слота FEB |
JNP5K-FPC-BLNK | Глухая крышка для пустого слота FPC (линейной карты) |
JNP5K-RCB-BLNK | Глухая крышка для пустого слота RCB (Routing Control Board) |
JNP5K-RMK-4POST | Комплект для монтажа в стойку на 4 столба |
QFX5K-EMI | Кабельный органайзер |
JNP5700-ВЕНТИЛЯТОР | Вентиляторы Airflow Out (AFO) спереди назад для QFX5700 |
