Коммутаторы Cisco Nexus серии 9300-GX2 удовлетворяют потребность в высокопроизводительных, энергоэффективных и компактных коммутаторах в сетевой инфраструктуре. Эти коммутаторы предназначены для поддержки коммутационных сетей 50G, 100G, 200G и 400G для листовых и корешковых конструкций нового поколения, а также IP-матриц хранения данных. Платформа построена на основе обратно совместимого оптического интерфейса 400G Quad Small Form-Factor Pluggable–Double Density (QSFP-DD) для прозрачного переноса существующих матриц ЦОД со скоростей 40 Гбит/с и 100 Гбит/с на 400 Гбит/с; Он также предлагает различные более низкие скорости и плотности портов, включая 10, 25, 50 и 200 Гбит/с, с использованием разрывов. Cisco предоставляет два режима работы для коммутаторов Cisco Nexus серии 9000. Организации могут развертывать инфраструктуру, ориентированную на приложения Cisco (Cisco ACI) или режим Cisco NX-OS.

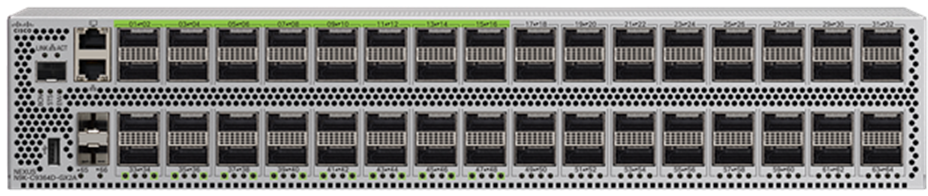

— N9K-C9364D-GX2A — это коммутатор с 2 стойками (2RU), который поддерживает пропускную способность 51,2 Тбит/с и 8,35 бит/с через 64 фиксированных порта 400G QSFP-DD и два фиксированных порта 1/10G SFP+. Порты QSFP-DD также поддерживают встроенные порты 200G (QSFP56), 100G (QSFP28) и 40G (QSFP+). Каждый порт также может поддерживать разъемы 4x10G, 4x25G, 4x50G, 4x100G и 2x200G. Первые 16 портов, отмеченных зеленым цветом, поддерживают шифрование MACsec со скоростью проводного соединения. Коммутатор лучше всего подходит для поддержки массивных горизонтально масштабируемых коммутационных сетей в виде компактного корешка высокой плотности.

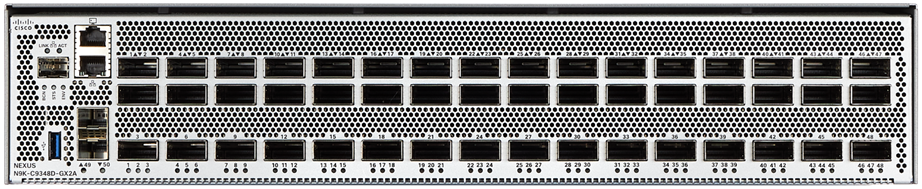

— N9K-C9348D-GX2A — это коммутатор с 2 стойками (2RU), который поддерживает пропускную способность 38,4 Тбит/с и 8,35 бит/с через 48 фиксированных портов 400G QSFP-DD и два фиксированных порта 1/10G SFP+. Порты QSFP-DD также поддерживают встроенные порты 200G (QSFP56), 100G (QSFP28) и 40G (QSFP+). Каждый порт также может поддерживать разъемы 4x10G, 4x25G, 4x50G, 4x100G и 2x200G. Все 48 портов поддерживают шифрование MACsec со скоростью проводной связи. Коммутатор лучше всего подходит для поддержки массивных горизонтально масштабируемых коммутационных сетей в виде компактного корешка высокой плотности.

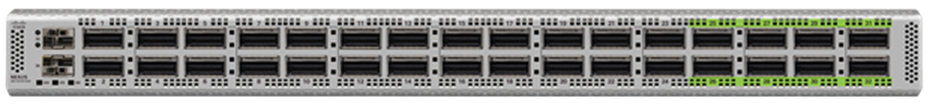

— N9K-C9332D-GX2B — это компактный форм-фактор 1-Rack-Unit (1RU), который поддерживает пропускную способность 25,6 Тбит/с и 4,17 бит/с через 32 фиксированных порта 400G QSFP-DD и два фиксированных порта 1/10G SFP+. Порты QSFP-DD также поддерживают встроенные порты 200G (QSFP56), 100G (QSFP28) и 40G (QSFP+). Каждый порт также может поддерживать разъемы 4x10G, 4x25G, 4x50G, 4x100G и 2x200G. Последние восемь портов, отмеченных зеленым цветом, поддерживают шифрование MACsec со скоростью проводной связи.
Таблица 1. Технические характеристики коммутатора Cisco Nexus 9300 ACI Spine
Модель | Cisco Nexus 9364D-GX2A | Cisco Nexus 9348D-GX2A | Cisco Nexus 9332D-GX2B |
Физический | ● 64-портовые порты 400G QSFP-DD и 2-портовые порты 1/10G SFP+ ● Буфер: 120 МБ ● Оперативная память: 32 ГБ ● Твердотельный накопитель: 128 ГБ ● USB: 1 порт ● Последовательные консольные порты RS-232: 1 ● Порты управления: 2 (1 x10/100/1000BASE-T и 1 x1-Gbps SFP) ● Процессор: 6 ядер | ● 48-портовые порты 400G QSFP-DD и 2-портовые порты 1/10G SFP+ ● Буфер: 120 МБ ● Оперативная память: 32 ГБ ● Твердотельный накопитель: 128 ГБ ● USB: 1 порт ● Последовательные консольные порты RS-232: 1 ● Порты управления: 2 (1 x10/100/1000BASE-T и 1 x1-Gbps SFP) ● Процессор: 6 ядер | ● 32-портовые порты 400G QSFP-DD и 2-портовые порты 1/10G SFP+ ● Буфер: 120 МБ ● Системная память: 32 ГБ ● Твердотельный накопитель: 128 ГБ ● USB: 1 порт ● Последовательные консольные порты RS-232: 1 ● Порты управления: 2 (1×10/100/1000BASE-T и 1 x 1-Gbps SFP) ● Процессор: 4 ядра |
Питание и охлаждение | ● Мощность: 3200 Вт переменного тока ● Входное напряжение: от 100 до 240 В переменного тока ● Горячая замена, 4 вентилятора, резервирование 3+1 ● Частота: от 50 до 60 Гц (переменный ток) ● КПД: 90% или выше (от 20 до 100% нагрузки) ● Впуск по левому борту ● Типичная мощность: 1324 Вт ● Максимальная мощность: 3000 Вт | ● Мощность: 3200 Вт переменного тока ● Входное напряжение: от 100 до 240 В переменного тока ● Горячая замена, 4 вентилятора, резервирование 3+1 ● Частота: от 50 до 60 Гц (переменный ток) ● КПД: 90% или выше (от 20 до 100% нагрузки) ● Впуск по левому борту ● Типичная мощность: 1380 ● Максимальная мощность: 3124 | ● Мощность: 1500 Вт переменного тока ● Входное напряжение: от 100 до 240 В переменного тока ● Горячая замена, 6 вентиляторов, резервирование 5+1 ● Частота: от 50 до 60 Гц (переменный ток) ● КПД: 90% или выше (от 20 до 100% нагрузки) ● Впуск и выпуск по левому борту ● Типичная мощность: 638 Вт ● Максимальная мощность: 1442 Вт |
Экологический | ● Физические (В x Ш x Г): 3,45 x 17,3 x 29,78 дюйма (8,76 x 43,94 x 75,65 см) ● Акустика: 78 дБА при 50% скорости вентилятора, 86,4 дБА при 70% скорости вентилятора и 95,2 дБА при 100% скорости вентилятора ● Рабочая температура: от 32 до 104 ° F (от 0 до 40 ° C) ● Температура при хранении: от –40 до 70 °C (от –40 до 158 °F) ● Влажность: от 5 до 95% (без конденсации) ● Высота: от 0 до 13 123 футов (от 0 до 4000 м) ● Среднее время наработки на отказ (MTBF): 216 590 часов | ● Физические (В x Ш x Г): 3,45 x 17,41 x 29,83 дюйма. (8,76 x 44,23 x 75,76 см) ● Акустика: 79,9 дБА при 50% скорости вентилятора, 87,6 дБА при 70% скорости вентилятора и 96,4 дБА при 100% скорости вентилятора ● Рабочая температура: от 32 до 104 ° F (от 0 до 40 ° C) ● Температура при хранении: от –40 до 158 ° F (от –40 до 70 ° C) ● Влажность: от 5 до 85% (без конденсации) ● Высота: от 0 до 13 123 футов (от 0 до 4000 м) ● Среднее время наработки на отказ (MTBF): 125 780 часов | ● Физические (В x Ш x Г): 1,72 x 17,3 x 23,9 дюйма. (4,4 х 43,9 х 60,8 см). ● Акустика: 71,1 дБА при 50% скорости вентилятора, 81,2 дБА при 70% скорости вентилятора и 88 дБА при 100% скорости вентилятора ● Рабочая температура: от 32 до 104 ° F (от 0 до 40 ° C) с впуском по левому борту. От 0 до 28 °C (от 32 до 82 °F) с вытяжкой по левому борту ● Температура при хранении: от –40 до 158 ° F (от –40 до 70 ° C) ● Влажность: от 5 до 85% (без конденсации) ● Высота: от 0 до 13 123 футов (от 0 до 4000 м) ● Среднее время наработки на отказ (MTBF): 211 310 часов |
Коммутаторы Cisco Nexus серии 9300-GX2 поддерживают NX-OS, а также функции ACI Spine-and-Leaf для полностью гибкого развертывания.
Таблица 1. Коммутаторы Cisco Nexus серии 9300-GX2 Информация для заказа
Номер для заказа | Описание продукта |
Н9К-К9364Д-ГС2А | Коммутатор Cisco Nexus 9364D-GX2A с 64p портами QSFP-DD 400/100 Гбит/с и 2p 1/10 SFP+ портами |
Н9К-К9348Д-ГС2А | Коммутатор Cisco Nexus 9348D-GX2A с 48p портами QSFP-DD 400/100 Гбит/с и 2p 1/10 SFP+ портами |
Н9К-К9332Д-ГС2Б | Коммутатор Cisco Nexus 9332D-GX2B с 32p портами QSFP-DD 400/100 Гбит/с и 2p 1/10 SFP+ портами |
NXASFAN-160CFM2PI | Вентилятор Cisco Nexus, 160 куб. футов в минуту, впускной воздушный поток по левому борту |
NXA-SFAN-35CFM-PI | Вентилятор Cisco Nexus, 35 куб. футов в минуту, нагнетатель воздуха по левому борту |
NXA-PAC-3200W-PI | Cisco Nexus 3200W AC PS, впуск по левому борту |
NXA-PAC-1500W-PI | Cisco Nexus 1500 Вт переменного тока PS, впуск по левому борту |
NXA-PAC-1500W-PE | Cisco Nexus 1500 Вт переменного тока PS, вытяжка по левому порту |
ШНУР БЕЗ PWR | Шнур питания не выбран |
КАБ-9К16А-БРЗ | Шнур питания 250 В переменного тока 16 А, Бразилия, вилка Src EL224-C19 |
КАБ-9К16А-КОР | Шнур питания 250 В переменного тока 16 А, Корея, вилка Src |
КАБИНА-АМ-16А-АУС | Шнур питания, 250 В переменного тока, 16 А, Австралия C19 |
CAB-AC-2500W-ЕС | Шнур питания, 250 В переменного тока, 16 А, Европа |
CAB-AC-2500W-INT | Шнур питания, 250 В переменного тока, 16 А, INTL |
CAB-AC-2500W-ISRL | Шнур питания, 250 В переменного тока, 16 А, Израиль |
CAB-AC-16A-CH | Шнур питания переменного тока 16 А для Китая |
КАБИНА-АСУ-16 | Шнур питания переменного тока (швейцарский) 16 А |
CAB-C19-CBN | Шнур питания от перемычки шкафа, разъемы 250 В переменного тока 16 А, C20-C19 |
CAB-IR2073-C19-AR | IRSM 2073 к IEC-C19 14ft Argen |
КАБ-Л520П-К19-УС | ^NEMA L5-20 по IEC-C19 6 футов США |
CAB-AC-C19-TW | Шнур питания, 250 В, 16А, C19, Тайвань Подробнее |
PWR-КОРД10-ИН | ШНУР ПИТАНИЯ, ИНДИЯ, IEC60320/ C19, IS16A3, 7,0 М ШНУР ПИТАНИЯ, ИНДИЯ, IEC60320/ C19, IS16A3, 7,0 МГид |
CAB-C2316-C19-IT | CEI 23-16 - IEC-C19 14 футов Италия |
CAB-AC-2500W-US1 | Шнур питания 250 В переменного тока 16 А, Япония и Северная Америка (неблокируемый) 200-240 В переменного тока от работы |
CAB-TA-250V-JP | Японский силовой кабель 250 В переменного тока типа А |
CAB-TA-ЕС | Европейский кабель питания переменного тока типа А |
CAB-C15-CBN | Шнур питания от перемычки шкафа, разъемы 250 В переменного тока 13 А, C14-C15 |
КАБИНА ТА-ИН | Индийский силовой кабель переменного тока типа А |
КАБИНА-ТА-ИС | Израиль Силовой кабель переменного тока типа А |
CAB-C15-CBN-JP | Японский шнур питания для перемычки шкафа, 250 В переменного тока, 12 А, C14-C15 |
CAB-C15-CBN-EURA | Шнур питания от перемычки шкафа, разъемы 250 В переменного тока 13 А, C14-C15 |
CAB-C15-CBN-CK | Шнур питания от перемычки шкафа, разъемы 250 В переменного тока 10 А, C14-C15 |
КАБ-9К10А-ЕС | Шнур питания, 250 В переменного тока, 10 А, вилка CEE 7/7, ЕС |
КАБ-9К10А-СВ | Шнур питания, вилка MP232 250 В переменного тока, 10 А, SWITZ |
КАБ-9К10А-АУ | Шнур питания, вилка 250 В переменного тока, 10 А, 3112, Австралия |
КАБ-9К10А-ИТ | Шнур питания, вилка 250 В переменного тока, 10 А CEI 23-16/VII, Италия |
CAB-PWR-C15-CHN-A | Шнур питания, C15, Черный, 2,5 м, 10 А, Китай Подробнее |
