Коммутаторы Cisco Nexus 9300-GX, созданные на основе технологии Cisco Cloud Scale, представляют собой новое поколение стационарных коммутаторов Cisco Nexus серии 9000, способных поддерживать 400 Gigabit Ethernet (GE). С увеличением числа сценариев использования приложений, требующих искусственного интеллекта (ИИ) и машинного обучения (ML), платформа удовлетворяет потребность в высокопроизводительных, энергоэффективных и компактных коммутаторах в сетевой инфраструктуре. Эти коммутаторы предназначены для поддержки коммутационных сетей 100G и 400G для сред поставщиков мобильных услуг, включая сетевую периферию, 5G, IoT, профессиональную платформу медиасетей (PMN) и виртуализацию сетевых функций (NFV) Платформа представляет собой обратно совместимый оптический интерфейс 400G Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) для прозрачного переноса существующих матриц ЦОД со скоростей 40 Гбит/с и 100 Гбит/с на 400 Гбит/с, а также предлагает различные более низкие скорости портов и плотности, включая 10, 25, 50 и 200 Гбит/с с использованием прорывов. Cisco Nexus 9300-GX обеспечивает защиту инвестиций для клиентов, обеспечивая более высокую производительность для работы с масштабируемыми коммутационными сетями Spine-leaf для поддержки растущего трафика облачных приложений.
— N9K-C9316D-GX Switch — это коммутатор 1RU, который поддерживает пропускную способность 12,8 Тбит/с и более 4,3 бит/с. Коммутатор может быть сконфигурирован для работы в диапазоне 10/25/40/50/100/200/400 Гбит/с, предлагая гибкие возможности в компактном форм-факторе. Пожалуйста, ознакомьтесь с таблицей функций ниже для получения дополнительной информации.

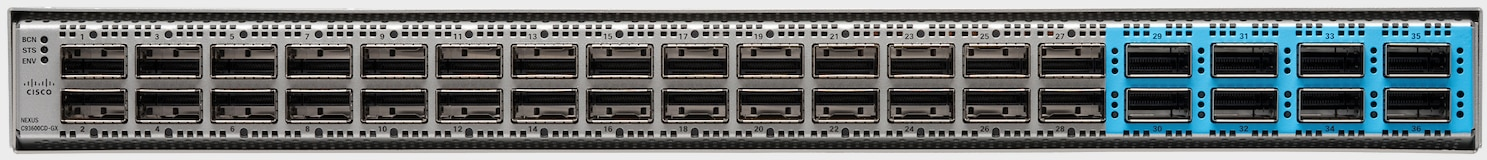

— Коммутатор N9K-C93600CD-GX — это коммутатор 1RU, который поддерживает пропускную способность 12 Тбит/с и 4,0 бит/с через 28 фиксированных портов 40/100G QSFP-28 и 8 фиксированных портов 10/25/40/50/100/200/400G QSFP-DD. 28 портов поддерживают скорость 10/25 Гбит/с. Пожалуйста, ознакомьтесь с таблицей функций ниже для получения дополнительной информации.

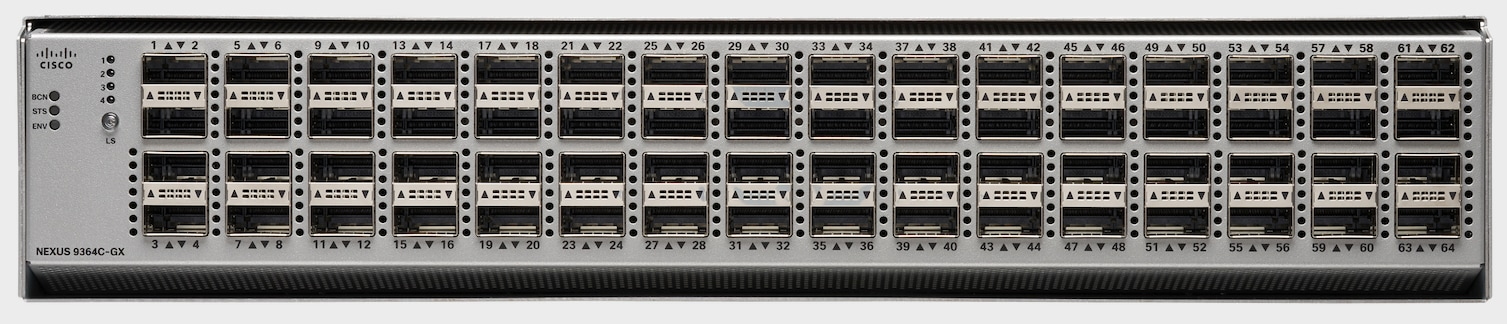

— Коммутатор N9K-C9364C-GX — это коммутатор 2RU, который поддерживает пропускную способность 12,8 Тбит/с и более 4,3 бит/с через 64 фиксированных порта 40/100G QSFP-28. Пожалуйста, ознакомьтесь с таблицей функций ниже для получения дополнительной информации.
Таблица 1. Технические характеристики коммутаторов Cisco Nexus серии 9300-GX
Пункт | Спецификации | ||
Устройство | Н9К-К9316Д-ГХ | N9K-C93600CD-GX | Н9К-К9364К-ГХ |
Порты | ●16 портов QSFP-DD 400/100/40 Гбит/с | ● 28 портов QSFP28 100/40 Гбит/с и 8 портов QSFP-DD 400/100 Гбит/с | ● 64 порта QSFP28 100/40 Гбит/с |
Поддерживаемые скорости | ● 40/100/400 Гбит/с Ethernet ● Breakout поддерживается на всех портах, 1-16: 2×200, 4×100, 2×100, 8×50, 4×50, 2×50, 4×25, 4×10 ●10G с QSA | ●40/100 Гбит/с по нисходящим каналам ● 40/100/400 Гбит/с по восходящим каналам ● Поддержка прорыва: *1-24: 2x50G на всех портах, 4x10G и 4x25G на нечетных портах с четными портами *25-28: 2x50G, 4x10G, 4x25G на всех портах *29-36: 2x50G, 4x10G, 4x25G, 4x100G на преобразованных нисходящих каналах ●10G с QSA | ●40/100 Гбит/с ● Поддержка прорыва: ●2×50, 2×25, 2×10 на всех портах ● 4×10, 4x25G на всех портах с нечетными номерами ●10G с QSA |
ЦПУ | ●4 ядра | ●4 ядра | ●4 ядра |
Системная память | ●32 ГБ | ●32 ГБ | ● До 32 ГБ |
SSD-накопитель | ●128 ГБ | ●128 ГБ | ●128 ГБ |
Системный буфер | ●80 МБ | ●80 МБ | ●80 МБ |
Порты управления | ● 2 порта: 1 RJ-45 и 1 SFP | ● 2 порта: 1 RJ-45 и 1 SFP | ● 2 порта: 1 RJ-45 и 1 SFP |
USB-порты | ●1 | ●1 | ●1 |
Последовательные порты RS-232 | ●1 | ●1 | ●1 |
Блоки питания | ● 1100 Вт переменного тока, 1100 Вт постоянного тока, 1100 Вт HVAC / HVDC | ● 1100 Вт переменного тока, 1100 Вт постоянного тока, 1100 Вт HVAC / HVDC | ● 2000 Вт переменного тока, 2000 Вт постоянного тока, 2000 Вт HVAC / HVDC |
Типичная мощность (AC) | ●420 Вт | ●586 Вт | ●811 Вт |
Максимальная мощность (AC) | ●1010 Вт | ●1071 Вт | ●1622 Вт |
Входное напряжение (AC) | ● от 100 до 240 В | ● от 100 до 240 В | ● от 100 до 240 В |
Входное напряжение (высоковольтный переменный ток [HVAC]) | ● От 100 до 277 В | ● От 100 до 277 В | ● От 100 до 277 В |
Входное напряжение (DC) | ● от –40 до –72 В | ● от –40 до –72 В | ● от –40 до –72 В |
Входное напряжение (высоковольтный постоянный ток [HVDC]) | ● от –240 до –380 В | ● от –240 до –380 В | ● от –240 до –380 В |
Частота (переменный ток) | ● От 50 до 60 Гц | ● От 50 до 60 Гц | ● От 50 до 60 Гц |
Вентиляторы | ● Резервирование 5+1 | ● Резервирование 5+1 | ● Резервирование 3+1 |
Воздушный поток | ● Впуск и выпуск по левому борту | ● Впуск и выпуск по левому борту | ● Впуск и выпуск по левому борту |
Физические размеры (В x Ш x Г) | ● (В x Ш x Г): 1,72 x 17,37 x 25,5 дюйма. (4,37 x 44,13 x 64,8 см) | ● (В x Ш x Г): 1,72 x 17,37 x 25,5 дюйма. (4,37 x 44,13 x 64,8 см) | ● Размеры (В x Ш x Г): 3,39 x 17,41 x 22,59 дюйма. (8,61 x 44,23 x 57,4 см) |
Акустика | ● 73,2 дБА при 50% скорости вращения вентилятора, 81,8 дБА при 70% скорости вентилятора и 88,8 дБА при 100% скорости вентилятора | ● 73,2 дБА при 50% скорости вращения вентилятора, 81,8 дБА при 70% скорости вентилятора и 88,8 дБА при 100% скорости вентилятора | ● 77,3 дБА при 50% скорости вентилятора, 88,6 дБА при 70% скорости вентилятора и 95,8 дБА при 100% скорости вентилятора |
Соответствие RoHS | ●Нет | ●Нет | ●Нет |
Среднее время наработки на отказ (MTBF) | ●323 140 часов | ●295 515 часов | ●237 760 часов |
Минимальное изображение ACI | ●АКИ-Н9КДК9-14.2 (2э) | ●АКИ-Н9КДК9-14.2 (2э) | ●АКИ-Н9КДК9-14.2(3) |
Минимальный образ NX-OS | ●NXOS-9.3.3 | ●NXOS-9.3.3 | ●NXOS-9.3.3 |
Таблица 1. Информация для заказа Cisco Nexus N9K-C9316D-GX
Номер для заказа | Описание продукта |
Н9К-К9316Д-ГХ | Nexus 9316D Переключатель Spine с 16p 400/100G QSFP-DD |
NXA-FAN-35CFM-PI | Вентилятор Nexus, один вентилятор Nexus 2000, 3000, 9000, 35 куб. футов в минуту, воздушный поток на впуске по левому борту |
ВЕНТИЛЯТОР NXA-35CFM-PE | Вентилятор Nexus, один вентилятор Nexus 2000, 3000, 9000, 35 кубических футов в минуту, вытяжной поток воздуха со стороны левого борта |
НКСА-ПАК-1100В-ПИ2 | Nexus AC 1100W PSU Spare – боковой воздухозаборник по левому борту |
НКСА-ПАК-1100В-ПЭ2 | Nexus AC 1100W PSU Spare — выхлоп со стороны порта |
NXA-PDC-1100W-PI | Nexus 1100W Platinum DC PS, воздухозаборник со стороны порта |
NXA-PDC-1100W-PE | Nexus 1100W Platinum DC PS, вытяжка по левому борту |
NXA-PHV-1100W-PI | Nexus 1100W Platinum HV-AC-DC PS, впуск по левому борту |
NXA-PHV-1100W-PE | Nexus 1100W Platinum HV-AC-DC PS, вытяжка со стороны порта |
NXK-ACC-KIT-1RU | Nexus 9000 Фиксированный комплект аксессуаров |
Таблица 2. Информация для заказа Cisco Nexus N9K-C93600CD-GX
Номер для заказа | Описание продукта |
N9K-C93600CD-GX | Nexus 93600CD Переключатель Spine and Leaf с 28p 100/40G QSFP28 и 8p 400/100G QSFP-DD |
NXA-FAN-35CFM-PI | Вентилятор Nexus, один вентилятор Nexus 2000, 3000, 9000, 35 куб. футов в минуту, воздушный поток на впуске по левому борту |
ВЕНТИЛЯТОР NXA-35CFM-PE | Вентилятор Nexus, один вентилятор Nexus 2000, 3000, 9000, 35 кубических футов в минуту, вытяжной поток воздуха со стороны левого борта |
НКСА-ПАК-1100В-ПИ2 | Nexus AC 1100W PSU Spare – боковой воздухозаборник по левому борту |
НКСА-ПАК-1100В-ПЭ2 | Nexus AC 1100W PSU Spare — выхлоп со стороны порта |
NXA-PDC-1100W-PI | Nexus 1100W Platinum DC PS, воздухозаборник со стороны порта |
NXA-PDC-1100W-PE | Nexus 1100W Platinum DC PS, вытяжка по левому борту |
NXA-PHV-1100W-PI | Nexus 1100W Platinum HV-AC-DC PS, впуск по левому борту |
NXA-PHV-1100W-PE | Nexus 1100W Platinum HV-AC-DC PS, вытяжка со стороны порта |
NXK-ACC-KIT-1RU | Nexus 9000 Фиксированный комплект аксессуаров |
Таблица 3. Информация для заказа Cisco Nexus N9K-C9364C-GX
Номер для заказа | Описание продукта |
Н9К-К9364К-ГХ | Nexus 9364C Переключатель Spine and Leaf с 64p 100/40G QSFP28 |
NXA-FAN-160CFM2PI | Вентилятор Nexus, Nexus 2000, 3000, 9000 одиночный вентилятор, 160 куб. футов в минуту, воздушный поток на впуске по левому борту |
ВЕНТИЛЯТОР NXA-160CFM2PE | Вентилятор Nexus, один вентилятор Nexus 2000, 3000, 9000, 160 куб. футов в минуту, вытяжной поток по левому борту |
NXA-PAC-2KW-PI | Nexus AC 2000W PSU Spare – боковой воздухозаборник по левому борту |
NXA-PAC-2KW-PE | Nexus AC 2000W PSU Spare — выхлоп со стороны порта |
NXA-PDC-2KW-PI | Nexus 2000W Platinum DC PS, впуск по левому борту |
NXA-PDC-2KW-PE | Nexus 2000W Platinum DC PS, вытяжка со стороны порта |
NXA-PHV-2KW-PI | Nexus 2000W Platinum HV-AC-DC PS, впуск по левому борту |
Н9К-К9300-РМК | Nexus 9000 Комплект для фиксированного монтажа в стойку |
Н9К-К9300-АК | Nexus 9000 Фиксированный комплект аксессуаров |
