Архитектуры приложений и режимы развертывания быстро развиваются. Современные приложения являются многоузловыми, высокомодульными и развертываются в сочетании аппаратных, виртуальных и облачных сред центров обработки данных. Кроме того, отдельные отделы организации имеют различные потребности в инфраструктуре и сетях. Эти факторы требуют, чтобы сети центров обработки данных были простыми, программируемыми, расширяемыми, масштабируемыми и совместно используемыми в соответствии с требованиями приложений.
Коммутаторы Cisco Nexus серии 9000 работают в одном из двух режимов – Cisco Application Centric Infrastructure (Cisco ACI) или Cisco NX-OS.
— В режиме Cisco ACI эти коммутаторы представляют собой готовую, полностью автоматизированную архитектуру на основе политик для проектирования и управления коммутационными сетями центров обработки данных.
— В режиме Cisco NX-OS эти коммутаторы обеспечивают возможность использования базовых технологий уровня 2/3, а также современных технологий, таких как VXLAN, с плоскостью управления Border Gateway Protocol \u2012Ethernet VPN (BGP-EVPN), сегментной маршрутизацией, многопротокольной коммутацией по меткам (MPLS) и автоматизацией через NX-API.

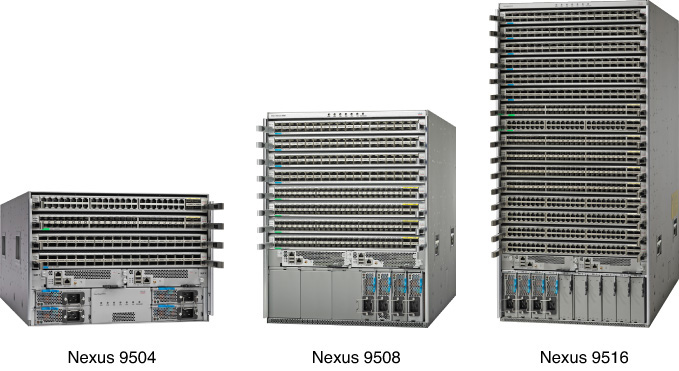

Таблица 1. Технические характеристики шасси коммутатора Cisco Nexus серии 9500
Модель | Шасси Cisco Nexus 9504 | Шасси Cisco Nexus 9508 | Шасси Cisco Nexus 9516 |
Количество слотов для линейных карт | 4 | 8 | 16 |
Размеры (В x Ш x Г) | 12,25 x 17,50 x 33,15 дюйма (31,1 x 44,50 x 84,20 см) | 22,70 x 17,50 x 31,76 дюйма (57,78 x 44,50 x 80,67 см) | 36,70 x 17,50 x 31,76 дюйма (93,41 x 44,50 x 80,67 см) |
Вес | 84 фунт (38,2 кг) | 150 фунтов (68,2 кг) | 192 фунт (87,3 кг) |
Стоечные блоки | 7 | 13 | 21 |
Среднее время наработки на отказ (MTBF), часов | 1,038,080 | 928,910 | 680,000 |
Рабочая температура | От 0 до 40 °C (от 32 до 104 °F) | ||
Температура при хранении | От -40 до 70 °C (от -40 до 158 °F) | ||
Влажность | От 5 до 95% (без конденсации) | ||
Высота | от 0 до 13 123 футов (от 0 до 4 000 м) | ||
Соответствие нормативным требованиям | Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108/EC и 2006/95/EC | ||
Безопасность | UL 60950-1 Второе издание CAN/CSA-C22.2 No 60950-1 Второе издание EN 60950-1 Второе издание МЭК 60950-1 Второе издание AS/NZS 60950-1 ГБ4943 | ||
EMC: выбросы загрязняющих веществ | 47CFR Часть 15 (CFR 47) Класс А AS/NZS CISPR22 класс А CISPR22 класс А EN55022 класс А ICES003 Класс А VCCI класса А EN61000-3-2 EN61000-3-3 KN22 Класс А CNS13438 класс А | ||
ЭМС: иммунитет | EN55024 CISPR24 EN300386 Серия KN 61000-4 | ||
RoHS | Продукт соответствует стандарту RoHS-6, за исключением шариков с решеткой со свинцовыми шариками (BGA) и свинцовых разъемов с прессовой посадкой. | ||
Таблица 2. Технические характеристики модулей супервизора Cisco Nexus серии 9500
Модель | Н9К-СУП-А | N9K-SUP-A+ | Н9К-СУП-Б | N9K-SUP-B+ |
Процессор | 4 ядра, 4 потока 1,8 ГГц x86 | 4 ядра, 8 потоков 1,8 ГГц x86 | 6 ядер, 12 потоков 2,2 ГГц x86 | 6 ядер, 12 потоков 1,9 ГГц X86 |
ДРАМ | 16 ГБ | 16 ГБ | 24 ГБ | 32 ГБ |
Твердотельные накопители | 64 ГБ | 64 ГБ | 256 ГБ | 256 ГБ |
Вес | 4,84 фунта (2,2 кг) | 5,2 фунта (2,37 кг) | 6,00 фунт (2,72 кг) | 5,3 фунта (2,39 кг) |
Типичная мощность | 69 Вт | 69 Вт | 75 Вт | 75 Вт |
Максимальная мощность | 80 Вт | 80 Вт | 80 Вт | 90 Вт |
Время наработки на отказ | 312,070 | 414,240 | 292,110 | 421,040 |
Возможность горячей замены | Да | |||
Воздушный поток | Воздухозаборник по левому борту | |||
Таблица 1. Cisco Nexus серии 9800 Информация для заказа
Номер для заказа | Описание продукта |
N9K-C9504 (=) | Шасси Cisco Nexus 9504 с 4 слотами для линейных карт |
N9K-C9508(=) | Шасси Cisco Nexus 9508 с 8 слотами для линейных карт |
N9K-C9516(=) | Шасси Cisco Nexus 9516 с 16 слотами для линейных карт |
N9K-SUP-A+(=) | Cisco Nexus 9500 4-ядерный/8-поточный супервизор |
N9K-SUP-B+(=) | Cisco Nexus 9500 6-ядерный/12-поточный супервизор |
N9K-SUP-A(=) | Cisco Nexus 9500 4-ядерный/4-поточный супервизор |
N9K-SUP-B(=) | Cisco Nexus 9500 6-ядерный/12-поточный супервизор |
N9K-SC-A(=) | Системный контроллер Cisco Nexus 9500 |
N9K-PAC-3000W-B(=) | Cisco Nexus 9500 3000 Вт 200 В - 240 В переменного тока PS, впуск по левому борту |
N9K-PDC-3000W-B(=) | Cisco Nexus 9500 3000 Вт -48 В-60 В постоянного тока PS, впуск по левому борту |
N9K-PUV-3000W-B(=) | Cisco Nexus 9500 3000 Вт 200 В до 277 В переменного тока или от 240 В до 380 В постоянного тока Универсальная высоковольтная переменная/постоянная ПС, впуск на стороне порта |
Н9К-ПУВ2-3000В-Б(=) | Cisco Nexus 9500 3150 Вт 200 В до 277 В переменного тока или от 240 В до 380 В постоянного тока Универсальная высоковольтная переменный/постоянный ток PS, впуск со стороны порта |
Н9К-К9504-ВЕНТИЛЯТОР(=) | Модуль вентиляторов для шасси Cisco Nexus 9504 |
N9K-C9504-FAN2(=) | Nexus 9500 Корпус с 4 слотами и 400 Гбит/с облачным весом для вентиляторов (Поколение 2) |
Н9К-К9504-ВЕНТИЛЯТОР-ВУР(=) | Nexus 9500 шасси с 4 слотами 400G облачный масштаб разъем питания лотка для вентиляторов |
Н9К-К9508-ВЕНТИЛЯТОР(=) | Модуль вентиляторов для шасси Cisco Nexus 9508 |
Н9К-К9508-ВЕНТИЛЯТОР2(=) | Nexus 9500 Корпус с 8 слотами и 400 Гбит/с облачным весом для вентиляторов (поколение 2) |
Н9К-К9508-ВЕНТИЛЯТОР-ВЭР(=) | Nexus 9500 8-слотовый шасси 400G облачный вентилятор разъем питания |
Н9К-К9516-ВЕНТИЛЯТОР(=) | Модуль вентиляторов для шасси Cisco Nexus 9516 |
Н9К-К9500-РМК= | Комплект для монтажа в стойку Cisco Nexus 9500 для шасси Nexus 9508 и Nexus 9516 |
Н9К-К9504-РМК= | Комплект для монтажа в стойку Cisco Nexus 9500 для Nexus 9504 |
Н9К-К9500-АСК= | Комплект аксессуаров Cisco Nexus 9500 |
