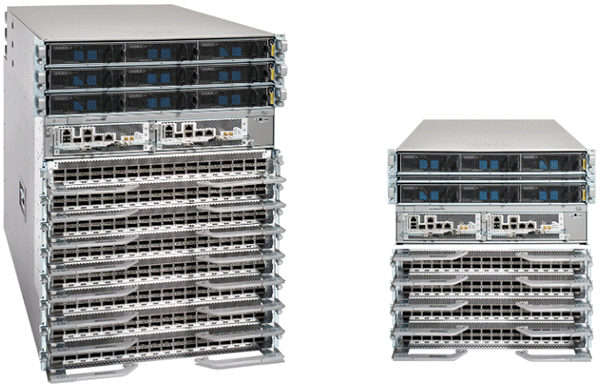

Архитектура шасси Cisco Nexus серии 9800 может масштабироваться от 57 Тбит/с до 115 Тбит/с с помощью комбинации различных линейных карт и модулей коммутационной сети первого поколения. Каждый слот линейной карты в корпусе может поддерживать линейные карты, которые предлагают порты 400GE или 100GE в настоящее время и более высокие скорости в будущем.
Линейные карты и модули коммутационной сети коммутаторов Cisco Nexus серии 9800 построены на основе энергоэффективных, высокопроизводительных и емких микросхем Cisco ASIC, которые поддерживают динамическую балансировку нагрузки потока, полностью общую буферизацию пакетов на кристалле и производительность линейной скорости для небольших пакетов. Микросхема Cisco ASIC также имеет встроенные возможности виртуальной очереди исходящего вывода (VOQ), которые обеспечивают основу для более быстрого выполнения заданий, что критически важно для коммутационных сетей AI/ML. ASIC предоставляет эти возможности без ущерба для функций Spine/Super-Spine центра обработки данных, что делает коммутаторы Cisco Nexus серии 9800 оптимизированной платформой для создания коммутационных сетей, которые могут поддерживать приложения с высокой пропускной способностью и ресурсоемкие рабочие нагрузки AI/ML в центрах обработки данных различных размеров и масштабов.
Таблица 1. Технические характеристики шасси Cisco Nexus серии 9800
Описание | Коммутатор Cisco Nexus 9808 | Коммутатор Cisco Nexus 9804 |
Количество слотов для линейных карт | 8 | 4 |
Количество слотов для модулей фабрики | 8 | 8 |
Количество слотов для супервайзеров | 2 | 2 |
Количество поддонов вентиляторов | 4 | 4 |
Количество лотков для блоков питания | 3 | 2 |
Количество блоков питания | Источники переменного тока и высоковольтные источники питания: 9 (по 3 на лоток) Блоки питания постоянного тока: 12 (по 4 на лоток) | Источники переменного тока и высоковольтные источники питания: 9 (по 3 на лоток) Блоки питания постоянного тока: 12 (по 4 на лоток) |
Вес | Без патронов: 162 фунты (73 кг) При полной загрузке: 658 фунтов (299 кг) | Без патронов, 124 фунта (56,36 кг) При полной загрузке, 402 фунты (183 кг) |
Размеры | (В) 28 x (Ш) 17,45 x (Г) 33,73 дюйма (71,12 x 44,32 x 85,7 см) | (В) 17,5 x (Ш) 17,45 x (Г) 33 дюйма. (44,45 x 44,32 x 83,82 см) |
Высота | 16 РУБ | 10 руб |
Таблица 1. Cisco Nexus серии 9800 Информация для заказа
ID продукта | Описание |
Н9К-К9808 | Шасси Cisco Nexus 9800 с 8 слотами |
Н9К-К9800-СУП-А | Супервизор Cisco Nexus 9800 (1-го поколения) |
Н9К-К9808-ФМ-А | Модуль коммутационной сети Cisco Nexus 9800 с 8 слотами (1-го поколения) |
Н9К-К9808-ФАН-А | Модуль для вентиляторов корпуса Cisco Nexus 9800 с 8 слотами (1-го поколения) |
Н9К-К9804 | Шасси Cisco Nexus 9800 с 4 слотами |
Н9К-К9804-ФМ-А | Модуль коммутационной сети Cisco Nexus 9800 с 4 слотами (1-го поколения) |
Н9К-К9804-ФАН-А | Модуль для вентиляторов корпуса Cisco Nexus 9800 с 4 слотами (1-го поколения) |
Н9К-X9836DM-А | Линейная плата Cisco Nexus 9800 с 36 портами 400G и MACsec |
Н9К-X98900CD-А | Линейная карта Cisco Nexus 9800 с 14 портами 400G + 34 портами 100G |
Н9800-ХВ-ЛОТОК | Лоток для блоков питания Cisco Nexus 9800 для источников питания переменного и высокого напряжения |
НСК-ХВ6.3КВ20А-А | Блок питания Cisco Nexus 9800 6300 Вт, 20 А переменного и высокого напряжения |
НСК-ХВ6.3КВ30А-А | Блок питания Cisco Nexus 9800 6300 Вт, 30 А переменного и высокого напряжения |
Н9К-К9800-В-КОМПЛЕКТЕ | Установочный комплект Cisco Nexus 9800 |
N9K-C9800-AR-КОМПЛЕКТ | Комплект регулируемых шин Cisco Nexus 9800 |
Н9К-К9800-СМ-КИТ | Комплект для организации кабелей Cisco Nexus 9800 |
Н9К-К9800-ДФ-КИТ | Комплект дверей и фильтров Cisco Nexus 9800 |
N9K-C9800-RMB | Кронштейны Cisco Nexus 9800 для заднего монтажа |
