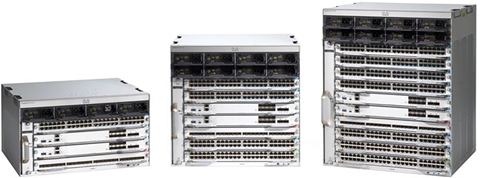

Коммутаторы Cisco Catalyst серии 9400 являются ведущей модульной корпоративной коммутационной платформой Cisco и входят в семейство Catalyst 9000 и предназначены для преобразования сети в гибридном мире, где рабочее место находится где угодно, конечные точки могут быть чем угодно, а приложения размещаются повсюду. Коммутаторы серии Catalyst 9400, включая супервизор Catalyst 9400 SUP-2/2XL и линейные карты, продолжают формировать будущее благодаря постоянным инновациям, которые помогают переосмыслить возможности подключения, повысить безопасность и переосмыслить опыт работы гибридных сотрудников, больших и малых.
Шасси Catalyst серии 9400 оптимизировано для предприятий с эффективным боковым воздушным потоком и полным доступом спереди для всех съемных компонентов, включая супервизоры, линейные карты, блоки питания и модуль вентиляторов. Корпус также поддерживает дополнительный доступ сзади для лотков вентиляторов для эффективной прокладки кабелей. Шасси, супервизор, линейные карты, блоки питания и лотки вентиляторов Catalyst серии 9400 оснащены встроенными RFID-метками, которые упрощают управление активами и запасами с помощью коммерческих RFID-считывателей.
Таблица 1. Физические характеристики шасси Cisco Catalyst серии 9400
Спецификация | С9404Р | С9407Р | С9410Р |
Размеры (В x Ш x Г) | 10,47 x 17,30 x 16,30 дюйма (26,53 x 43,94 x 41,40 см) | 17,41 x 17,30 x 16,30 дюйма (44,22 x 43,94 x 41,40 см) | 22,61 x 17,30 x 16,30 дюйма (57,43 x 43,94 x 41,40 см) |
Стоечные блоки (RU) | 6 руб | 10 руб | 13 РУБ |
Вес шасси (с поддоном вентиляторов) | 39,0 фунт (17,2 кг) | 63.0 фунт (28.58 кг) | 65,0 фунт (29,48 кг) |
Установка | Совместимость с 19-дюймовыми стойками (19-дюймовая стойка и кабельные направляющие в комплекте) | Совместимость с 19-дюймовыми стойками (19-дюймовая стойка и кабельные направляющие в комплекте) | 19-дюймовый. Совместимость со стойками (19-дюймовая стойка и кабельные направляющие в комплекте) |
Таблица 2. Максимальная пропускная способность модуля Supervisor Engine в Cisco Catalyst серии 9400 на слот
Особенность | Supervisor Engine на Cisco Catalyst серии 9400 C9400-SUP-1 | Supervisor Engine на Cisco Catalyst серии 9400 C9400-SUP-1XL | Supervisor Engine Cisco Catalyst серии 9400 C9400-SUP-1XL-Y | Supervisor Engine на Cisco Catalyst серии 9400 C9400X-SUP-2 | Supervisor Engine на Cisco Catalyst серии 9400 C9400X-SUP-2XL |
Шасси Cisco Catalyst C9404R | 80 Гбит/с/слот | 240 Гбит/с/слот | 240 Гбит/с/слот | 240 Гбит/с/слот | 480 Гбит/с/слот |
Шасси Cisco Catalyst C9407R | 80 Гбит/с/слот | 120 Гбит/с/слот | 120 Гбит/с/слот | 240 Гбит/с/слот | 480 Гбит/с/слот |
Шасси Cisco Catalyst C9410R | 80 Гбит/с/слот | 80 Гбит/с/слот | 80 Гбит/с/слот | 240 Гбит/с/слот | 480 Гбит/с/слот |
Таблица 1. Особенности шасси Cisco Catalyst серии 9400
Особенность | Шасси Cisco Catalyst C9404R | Шасси Cisco Catalyst C9407R | Шасси Cisco Catalyst C9410R |
Общее количество слотов | 4 | 7 | 10 |
Слоты для линейных карт | 2 | 5 | 8 |
Слоты для модуля Supervisor Engine | 21 | 22 | 23 |
Специальные номера слотов модуля Supervisor Engine | 2 и 34 | 3 и 44 | 5 и 64 |
Резервирование модуля Supervisor Engine | Да | Да | Да |
Поддержка супервизорных модулей | К9400С-СУП-2СЛ, К9400С-СУП-2, К9400-СУП-1СХЛ, | К9400С-СУП-2СЛ, К9400С-СУП-2, К9400-СУП-1СХЛ, | К9400С-СУП-2СЛ, К9400С-СУП-2, К9400-СУП-1СХЛ, |
Максимальное количество PoE на слот | 4320W5 | 4320W5 | 4320W5 |
Максимальная масштабируемость полосы пропускания на слот линейной карты | До 480 Гбит/с на всех слотах6 | До 480 Гбит/с на всех слотах7 | До 480 Гбит/с на всех слотах8 |
Количество отсеков для блоков питания | 4 | 8 | 8 |
Входная мощность переменного тока | Да | Да | Да |
Интегрированный PoE | Да | Да | Да |
Поддерживаемые блоки питания | 3200 Вт переменного тока, 2100 Вт переменного тока, 3200 Вт постоянного тока | 3200 Вт переменного тока, 2100 Вт переменного тока, 3200 Вт постоянного тока | 3200 Вт переменного тока, 2100 Вт переменного тока, 3200 Вт постоянного тока |
Количество отсеков для вентиляторов | 1 | 1 | 1 |
Расположение 19-дюймового стоечного монтажа | Фронт | Фронт | Фронт |
Таблица 1. Коммутаторы Cisco Catalyst серии 9400 Информация для заказа
Номер продукта | Описание |
C9404R (=) | Шасси Cisco Catalyst 9400 Series с 4 слотами |
C9407R (=) | Шасси Cisco Catalyst 9400 Series с 7 слотами |
C9410R (=) | Шасси Cisco Catalyst 9400 Series с 10 слотами |
C9400-SUP-1 (=) | Модуль супервизора Cisco Catalyst серии 9400 1 |
С9400-СУП-1/2 | Модуль Cisco Catalyst 9400 Series Redundant Supervisor 1 |
C9400-SUP-1XL (=) | Модуль супервизора Cisco Catalyst серии 9400 1XL |
С9400-СУП-1XL/2 | Модуль Cisco Catalyst 9400 Series Redundant Supervisor 1XL |
C9400-SUP-1XL-Y (=) | Супервизор Cisco Catalyst серии 9400 1XL-Y с модулем 25G |
К9400-СУП-1XL-Y/2 | Cisco Catalyst серии 9400 Резервный супервизор 1XL-Y с модулем 25G |
К9400С-СУП-2(=) | Модуль супервизора Cisco Catalyst серии 9400 2 |
С9400Х-СУП-2/2 | Модуль Cisco Catalyst 9400 Series Redundant Supervisor 2 |
C9400X-SUP-2XL(=) | Модуль супервизора Cisco Catalyst серии 9400 2XL |
К9400С-СУП-2XL/2 | Модуль Cisco Catalyst 9400 Series Redundant Supervisor 2XL |
C9400-LC-48U (=) | Cisco Catalyst серии 9400 с 48 портами UPOE 10/100/1000 (RJ-45) |
К9400-ЛК-48П (=) | Cisco Catalyst серии 9400 с 48 портами POE+ 10/100/1000 (RJ-45) |
C9400-LC-48T (=) | Cisco Catalyst серии 9400 с 48 портами 10/100/1000 (RJ-45) |
C9400-LC-48UX (=) | Cisco Catalyst серии 9400 с 48 портами UPOE с 24 портами 10 Гбит/с mGig, 24 портами 1 Гбит/с RJ-45 |
C9400-LC-24XS (=) | Cisco Catalyst серии 9400 с 24 портами 10 Gigabit Ethernet (SFP+) |
C9400-LC-24S (=) | Cisco Catalyst серии 9400 с 24 портами 1 Gigabit Ethernet (SFP) |
C9400-LC-48S (=) | Cisco Catalyst серии 9400 48-портовый 1 Gigabit Ethernet (SFP) |
C9400-LC-48H (=) | Cisco Catalyst серии 9400 с 48 портами UPOE+ 10/100/1000 (RJ-45) |
C9400-LC-48HN (=) | Cisco Catalyst серии 9400 с 48 портами UPOE+ 5G mGig (RJ-45) |
C9400-LC-48HX (=) | Cisco Catalyst серии 9400 с 48 портами UPOE+ 10 Гбит/с mGig (RJ-45) |
C9400-LC-48XS (=) | Cisco Catalyst серии 9400 с 48 портами 10G (SFP+) |
C9400-LC-24XY | Cisco Catalyst серии 9400 с 20 портами 25 Гбит/с (SFP28), 4 портами 10 Гбит/с (SFP+) |
К9400-ЛК-12КК | Cisco Catalyst серии 9400 12-портовый 40G (QSFP+) или 4-портовый 100G (QSFP28), 4-портовый 40G (QSFP+) |
C9400-PWR-3200AC (=) | Блок питания переменного тока Cisco Catalyst серии 9400 мощностью 3200 Вт |
C9400-PWR-2100AC (=) | Блок питания переменного тока Cisco Catalyst серии 9400 мощностью 2100 Вт |
C9400-PWR-3200DC (=) | Блок питания постоянного тока Cisco Catalyst серии 9400 мощностью 3200 Вт |
C9400-S-BLANK (=) | Cisco Catalyst серии 9400 Заглушка слота |
C9400-PWR-БЛАНК (=) | Заглушка блока питания Cisco Catalyst серии 9400 |
С9410-ВЕНТИЛЯТОР= | Cisco Catalyst 9400 Series 9400 Series 10 слот для вентиляторов |
C9407-ВЕНТИЛЯТОР= | Cisco Catalyst 9400 Series 7 слотовый корпус для вентиляторов |
C9404-ВЕНТИЛЯТОР= | Cisco Catalyst 9400 Series 4 слотовый корпус для вентиляторов |
C9410-ACC-KIT= | Комплект принадлежностей для шасси Cisco Catalyst 9400 Series 9400 с 10 слотами |
C9407-ACC-KIT= | Комплект принадлежностей для корпуса Cisco Catalyst 9400 Series с 7 слотами |
C9404-ACC-KIT= | Комплект принадлежностей для шасси Cisco Catalyst 9400 Series с 4 слотами |
C9404-RACK-19-KIT= | Cisco Catalyst серии 9400 Series 4 слота для монтажа в стойку |
C9407-RACK-19-KIT= | Cisco Catalyst 9400 Series 7 слотов для монтажа в стойку |
C9410-RACK-19-KIT= | Cisco Catalyst 9400 Series 9400 Series 10 слотовый шасси для монтажа в стойку |
C9410-КОМПЛЕКТ ПОЛОК= | Комплект для установки полки Cisco Catalyst 9400 Series 9400 Series 10 слотов |
C9407-КОМПЛЕКТ ПОЛОК= | Cisco Catalyst 9400 Series 7 слотовый комплект для установки на полке |
C9400-ДНК-Е | Лицензия Cisco Catalyst 9400 Cisco DNA Essential Term |
C9400-DNA-E-3Y | Cisco Catalyst 9400 Cisco DNA Essential лицензия на 3 года |
C9400-DNA-E-5Y | Cisco Catalyst 9400 Cisco DNA Essential 5-летняя лицензия |
C9400-DNA-E-7Y | Лицензия Cisco Catalyst 9400 Cisco DNA Essential на 7 лет |
С9400-ДНК-А | Срочная лицензия Cisco Catalyst 9400 Cisco DNA Advantage |
C9400-ДНК-А-3Y | Cisco Catalyst 9400 Cisco DNA Advantage лицензия на 3 года |
C9400-ДНК-А-5Y | Cisco Catalyst 9400 Cisco DNA Advantage лицензия на 5 лет |
C9400-ДНК-А-7Y | Cisco Catalyst 9400 Cisco DNA Advantage лицензия на 7 лет |
C9400-LIC= | Лицензия на электронное программное обеспечение для коммутаторов Cisco Catalyst 9400 |
C9400-ДНК-Е-А | Обновление C9400 NW и Cisco DNA Essentials до NW и Cisco DNA Advantage |
C9400-ДНК-E-A-3 | Лицензия на обновление C9400 NW и Cisco DNA Essentials и Cisco DNA Advantage (3 года) |
C9400-ДНК-Е-А-5 | Лицензия на обновление C9400 NW и Cisco DNA Essentials и Cisco DNA Advantage (5Y) |
C9400-ДНК-E-A-7 | Лицензия на обновление C9400 NW и Cisco DNA Essentials и Cisco DNA Advantage (7 лет) |
