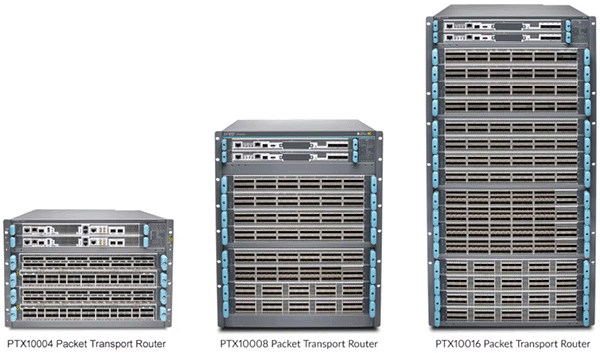

Модульные маршрутизаторы Juniper Networks PTX10000 были специально разработаны в соответствии с новыми соглашениями об уровне обслуживания в эпоху облачных технологий. По мере того, как облачные технологии и 5G ускоряют трансформацию сетей, базовые и пиринговые сети сталкиваются с экспоненциальным ростом трафика из-за значительного увеличения количества подключенных устройств, что ставит операторов перед теми же проблемами, но более быстрыми темпами. Эти модульные маршрутизаторы, возглавляющие переход к 400G, устанавливают новые стандарты масштабируемости, гибкости и надежности благодаря высокопроизводительным специализированным микросхемам. Эти платформы используют общий набор компонентов и полный набор функций, а также различные линейные карты с поддержкой 400GbE для удовлетворения потребностей конкретных ядер, пирингов, центров обработки данных и городских ядер в самых требовательных средах.
Масштабирование: поставщики могут предлагать магистральное подключение, для которого требуется большое количество путей с коммутацией меток (LSP). Если они используют сегментную маршрутизацию или RSVP для использования функций проектирования трафика (SR-TE/RSVP-TE), сигнальный тракт плоскости управления должен иметь возможность масштабироваться в соответствии с ростом LSP. Эта возможность масштабирования необходима как для основного, так и для резервного путей для поддержки механизмов избыточности, таких как быстрая перемаршрутизация (FRR). На сегодняшний день общее количество необходимых для подключения к магистрали составляет несколько миллионов. Этот тип проблемы масштабирования будет ощущаться операторами, которые пытаются диверсифицировать свои портфели, добавляя более широкий спектр вариантов подключения; Например, оператор центра обработки данных, который хочет предоставить корпоративным клиентам услуги подключения к облаку или VPN, или оператор услуги частной линии, который хочет добавить услугу колокейшн в свое предложение.
Гибкость работы: виртуализированные сервисы и взрывной рост облачных приложений создают все более неустойчивые схемы трафика. Чтобы справиться с этой непредсказуемостью, поставщикам услуг нужны архитектуры, которые являются гибкими и динамичными на всех уровнях. Сегодня операторы полагаются на гибкость и возможности IP-фильтров для смягчения последствий растущего числа атак типа «отказ в обслуживании» (DoS).
Защита инвестиций: Обеспечение того, чтобы операторы инвестировали в платформы, рассчитанные на длительный срок службы, стало обязательным условием для использования следующего поколения улучшений ASIC, предлагаемых отраслью. Риск отбрасывания пакетов при переходе от стратегий «разрыв и замена» к ежегодному обновлению микросхем серьезно влияет на надежность будущих обновлений.
Таблица 1. Технические характеристики линейки PTX10000
Особенность | Спецификации |
PTX10004 | |
Физические размеры (Ш x В x Г) | 17,4 x 12,2 x 35 дюймов (44,2 х 33 х 88,9 см); 42.2 дюйм глубина (107,7 см) с дверцей EMI |
Максимальный вес*** | 271.2 фунт (116.7 кг) |
Установка | Крепление в переднюю стойку |
Номинальная мощность системы* | 200-240 В переменного тока/50-60 Гц -48 В постоянного тока @ 60 А |
Типичное энергопотребление** | 8,0 кВт, 27,3 кБТЕ/ч с линейными картами Express4, при полной загрузке |
Рабочая температура | от 32° до 115° F (от 0° до 46° C) на уровне моря |
PTX10008 | |
Физические размеры (Ш x В x Г) | 17,4 x 22,55 x 32 дюйма (44,2 x 57,76 x 81,28 см); 39.37 дюйм глубина (100 см) с дверцей EMI |
Максимальный вес*** | 421 фунт (191 кг) |
Установка | Крепление в переднюю стойку |
Номинальная мощность системы* | 200-240 В переменного тока / 50-60 Гц -48 В постоянного тока @ 60 А |
Типичное энергопотребление** | 12,7 кВт, 43,3 кБТЕ/ч с линейными картами Express4, при полной загрузке |
Рабочая температура | от 32° до 115° F (от 0° до 46° C) на уровне моря |
PTX10016 | |
Физические размеры (Ш x В x Г) | 17,4 x 36,65 x 35 дюймов (44,2 x 93,09 x 88,90 см); Глубина 42,40 дюйма (107,7 см) с дверью EMI |
Максимальный вес*** | 706 фунт (320 кг) |
Установка | Крепление в переднюю стойку |
Номинальная мощность системы* | 200-240 В переменного тока / 50-60 Гц -48 В постоянного тока @ 60 А |
Типичное энергопотребление** | 25,9 кВт, 88,3 кБТЕ/ч с линейными картами Express4, при полной загрузке |
Рабочая температура | от 32° до 115° F (от 0° до 46° C) на уровне моря |
Таблица 1. Информация для заказа PTX10000 строки
Номер продукта | Описание |
PTX10004 Премиум и Базовые единицы | |
PTX10004-ПРЕМ3 | PTX10004 резервное шасси с 4 слотами для скорости 57,6 Тбит/с. Включает в себя 2 RE, 3 источника питания AC/HVDC или постоянного тока, 2 модуля вентиляторов, 2 контроллера модуля вентиляторов и 6 коммутационных плат. |
PTX10004-ПРЕМ2 | PTX10004 резервное шасси на 4 слота. Включает в себя 2 RE, 3 блока питания AC/HVDC или постоянного тока, 2 модуля вентиляторов, 2 контроллера лотка вентиляторов и 4 коммутационные платы. |
PTX10004-BASE3 | PTX10004 базовое шасси с 4 слотами. Включает в себя 1 RE, 3 блока питания AC/HVDC или постоянного тока, 2 модуля вентиляторов, 2 контроллера лотка вентиляторов и 3 коммутационные платы. |
PTX10008 Премиум и Базовые единицы | |
PTX10008-ПРЕМ3 | PTX10008 резервное шасси с 8 слотами для скорости 115,2 Тбит/с. В комплект входят 2 модуля защиты, 6 блоков питания, 2 модуля вентиляторов, 2 контроллера модуля вентиляторов и 6 коммутационных плат. |
PTX10008-ПРЕМ2 | PTX10008 резервное шасси на 8 слотов. Включает в себя 2 RE, 6 блоков питания AC/HVDC/DC, 2 модуля вентиляторов, 2 контроллера модуля вентиляторов и 4 коммутационные платы |
PTX10008-BASE3 | PTX10008 базовое шасси на 8 слотов. Включает 1 RE, 6 блоков питания AC/HVDC/DC, 2 модуля вентиляторов, 2 контроллера лотка вентиляторов и 3 коммутационные платы |
PTX10008-PREM3-ЗВУК | PTX10008 8-слотовый корпус для 14.4T LC, включая 1 RE под управлением SONiC, 6 блоков питания AC/HVDC/DC, 2 модуля вентиляторов, 2 контроллера лотка вентиляторов и 6 плат коммутационной сети. |
PTX10008-PREM2-ЗВУК | PTX10008 8-слотовый корпус для 14.4T LC, включая 1 RE под управлением SONiC, 6 блоков питания AC/HVDC/DC, 2 модуля вентиляторов, 2 контроллера модуля вентиляторов и 4 коммутационные платы. |
PTX10008-BASE3-ЗВУК | PTX10008 8-слотовый корпус для 14.4T LC, включая 1 RE под управлением SONiC, 6 блоков питания AC/HVDC/DC, 2 модуля вентиляторов, 2 контроллера лотка вентиляторов и 3 коммутационные платы. |
PTX10016 Премиум и Базовые единицы | |
PTX10016-ПРЕМ3 | PTX10008 резервное шасси на 16 слотов для 230,4 Тбит/с. Включает в себя 2 RE, 10 блоков питания, 2 модуля вентиляторов, 2 контроллера модуля вентиляторов и 6 коммутационных плат. |
PTX10016-ПРЕМ2 | PTX10008 резервное шасси на 16 слотов. Включает в себя 2 RE, 10 блоков питания AC/HVDC/DC, 2 модуля вентиляторов, 2 контроллера модуля вентиляторов и 4 коммутационные платы. |
PTX10016-BASE3 | PTX10008 базовое шасси на 16 слотов. Включает в себя 1 RE, 10 блоков питания AC/HVDC/DC, 2 модуля вентиляторов, 2 контроллера лотка вентиляторов и 3 коммутационные платы. |
PTX10000 Механизмы маршрутизации | |
JNP10K-RE1-E-BB | PTX10000/JNP10000 RE X8 с Junos Evolved, 64G, базовый комплект |
JNP10K-RE1-E-R | PTX10000/JNP10000 RE X8 с Junos Evolved, 64G, резервирование |
ЕНП10К-РЭ1-Е | PTX10000/JNP10000 RE X8 с Junos Evolved |
ННП10К-РЭ1-С128-ББ | JNP10000 RE с SONiC, базовый пучок |
ННП10к-РЭ1-Э128-ББ | PTX10000/JNP10000 RE X8 с Junos Evolved, 128G, базовый комплект |
ННП10к-РЭ1-Э128-Р | PTX10000/JNP10000 RE X8 с Junos Evolved, 128G, резервирование |
ЕНП10к-РЭ1-Э128 | PTX10000/JNP10000 RE X8 с Junos Evolved, 128G |
ННП10К-РЭ1-С128 | JNP10000 RE с SONiC |
Коммутационная матрица PTX10004 | |
JNP10004-SF3-BB | Коммутационная плата коммутации PTX10004/JNP10004 с поддержкой LC до 14,4 Тбит/с, базовый комплект |
JNP10004-SF3-R | Коммутационная плата коммутации PTX10004/JNP10004 с поддержкой LC со скоростью до 14,4 Тбит/с, резервирование |
JNP10004-SF3 | Коммутационная плата коммутационной сети PTX10004/JNP10004 с поддержкой LC со скоростью до 14,4 Тбит/с |
Коммутационная матрица PTX10008 | |
JNP10008-SF3-BB | Коммутационная плата коммутации PTX10008/JNP10008 с поддержкой LC со скоростью до 14,4 Тбит/с, базовый комплект |
JNP10008-SF3-R | Коммутационная плата коммутационной сети PTX10008/JNP10008 с поддержкой LC со скоростью до 14,4 Тбит/с, резервирование |
JNP10008-SF3 | Коммутационная плата коммутации PTX10008/JNP10008 с поддержкой LC со скоростью до 14,4 Тбит/с |
Коммутационная матрица PTX10016 | |
JNP10016-SF3-BB | Коммутационная плата коммутации PTX10016/JNP10016 с поддержкой LC со скоростью до 14,4 Тбит/с, базовый комплект |
JNP10016-SF3-R | Коммутационная плата коммутации PTX10016/JNP10016 с поддержкой LC со скоростью до 14,4 Тбит/с, резервирование |
JNP10016-SF3 | Коммутационная плата коммутации PTX10016/JNP10016 с поддержкой LC со скоростью до 14,4 Тбит/с |
Карты PTX10000 Express4 Line | |
ПТС10К-ЛК1201-36КД | Линейная карта 36x400GbE/36x200GbE/36x100GbE/36x40GbE [JNP10K-LC1201] |
ПТС10К-ЛК1202-36МР | 4x400GbE и 32x100GbE [JNP10K-LC1202] |
С-ПТС10К-144К-А1-3 | SW, PTX10000 14.4T RTU Adv1 Lic, срок 3 года, с поддержкой ПО |
С-ПТС10К-144К-А2-3 | SW, PTX10000 14.4T RTU Adv2 Lic, срок 3 года, с поддержкой ПО |
С-ПТС10К-144К-П1-3 | SW, PTX10000 14.4T RTU Prem1 Lic, срок 3 года, с поддержкой ПО |
С-ПТС10К-144К-П2-3 | SW, PTX10000 14.4T RTU Prem2 Lic, срок 3 года, с поддержкой ПО |
С-ПТС10К-144К-А1-5 | SW, PTX10000 14.4T RTU Adv1 Lic, срок 5 лет, с поддержкой SW |
С-ПТС10К-144К-А2-5 | SW, PTX10000 14.4T RTU Adv2 Lic, сроком на 5 лет, с поддержкой ПО |
С-ПТС10К-144К-П1-5 | SW, PTX10000 14.4T RTU Prem1 Lic, сроком на 5 лет, с поддержкой ПО |
С-ПТС10К-144К-П2-5 | SW, PTX10000 14.4T RTU Prem2 Lic, сроком на 5 лет, с поддержкой ПО |
С-ПТС10К-144К-А1- | SW, PTX10K, 14.4T, Adv1, без поддержки ПО, бессрочный |
С-ПТС10К-144К-А2- | SW, PTX10K, 14.4T, Adv2, без поддержки ПО, бессрочный |
С-ПТС10К-144К-П1- | SW, PTX10K, 14.4T, Pre1, без поддержки ПО, бессрочный |
С-ПТС10К-144К-П2- | SW, PTX10K, 14.4T, Pre2, без поддержки ПО, бессрочный |
С-ПТС10К-48К-А1-3 | SW, PTX10K, 4.8T, Advanced 1, с поддержкой ПО, 3 года |
С-ПТС10К-48К-А2-3 | SW, PTX10K, 4.8T, Advanced 2, с поддержкой ПО, 3 года |
С-ПТС10К-48К-П1-3 | SW, PTX10K, 4.8T, Premium 1, с поддержкой ПО, 3 года |
С-ПТС10К-48К-П2-3 | SW, PTX10K, 4.8T, Premium 2, с поддержкой ПО, 3 года |
С-ПТС10К-48К-А1-5 | SW, PTX10K, 4.8T, Advanced 1, с поддержкой ПО, 5 лет |
С-ПТС10К-48К-А2-5 | SW, PTX10K, 4.8T, Advanced 2, с поддержкой ПО, 5 лет |
С-ПТС10К-48К-П1-5 | SW, PTX10K, 4.8T, Premium 1, с поддержкой ПО, 5 лет |
С-ПТС10К-48К-П2-5 | SW, PTX10K, 4.8T, Premium 2, с поддержкой ПО, 5 лет |
С-ПТС10К-48К-А1- | SW, PTX10K, 4.8T, Adv1, без поддержки ПО, бессрочный |
С-ПТС10К-48К-А2- | SW, PTX10K, 4.8T, Adv2, без поддержки ПО, бессрочный |
С-ПТС10К-48К-П1- | SW, PTX10K, 4.8T, Pre1, без поддержки ПО, бессрочный |
С-ПТС10К-48К-П2- | SW, PTX10K, 4.8T, Pre2, без поддержки ПО, бессрочный |
PTX10004 Модуль вентиляторов и контроллер | |
JNP10004-FAN2-BB | JNP10004 вентилятор, Gen2, базовый комплект |
JNP10004-FAN2 | JNP10004 вентилятор, Gen2 |
JNP10004-FTC2-BB | JNP10004 контроллер вентиляторного лотка, Gen2, базовый комплект |
JNP10004-FTC2 | Контроллер лотка вентиляторов JNP10004, Gen2 |
PTX10008 Модуль вентиляторов и контроллер | |
JNP10008-FAN2-BB | JNP10008 вентилятор, Gen2, базовый комплект |
JNP10008-FAN2 | JNP10008 вентилятор, Gen2 |
JNP10008-FTC2-BB | JNP10008 контроллер вентиляторного отсека, Gen2, базовый комплект |
JNP10008-FTC2 | JNP10008 контроллер вентиляторного лотка, Gen2 |
PTX10016 Вентиляторный модуль и контроллер | |
JNP10016-FAN2-BB | JNP10016 вентилятор, Gen2, базовый комплект |
JNP10016-FAN2 | JNP10016 вентилятор, Gen2 |
JNP10016-FTC2-BB | JNP10016 контроллер вентиляторного лотка, Gen2, базовый комплект |
JNP10016-FTC2 | JNP10016 контроллер вентиляторного лотка, Gen2 |
PTX10000 Кабели питания | |
КБЛ-ВЭР2-Л6-30П | Шнур питания, JNP10000 AC2 L6-30P |
CBL-PWR2-L6-30P-RA | Шнур питания, JNP10000 AC2 RA L6-30P |
CBL-PWR2-330P6W | Шнур питания, JNP10000 AC2 IEC309-330P6W |
CBL-PWR2-330P6W-RA | Шнур питания, JNP10000 AC2 RA IEC309-330P6W |
CBL-PWR2-332P6W | Шнур питания, JNP10000 AC2 IEC309-332P6W |
CBL-PWR2-332P6W-RA | Шнур питания, JNP10000 AC2 RA IEC309-332P6W |
PTX10000 Силовые модули | |
JNP10K-PWR-AC2-BB | JNP10000 Базовый комплект питания AC/HVDC мощностью 5000 Вт |
JNP10K-PWR-AC2-R | JNP10000 Резервный источник питания переменного/высокого напряжения переменного тока мощностью 5000 Вт |
JNP10K-PWR-AC2 | JNP10000 Источник питания переменного/высокого напряжения переменного тока мощностью 5000 Вт |
JNP10K-PWR-DC2-BB | JNP10000 Базовый комплект блока питания постоянного тока мощностью 5000 Вт |
JNP10K-PWR-DC2-R | JNP10000 резервный источник питания постоянного тока мощностью 5000 Вт |
JNP10K-PWR-DC2 | JNP10000 Блок питания постоянного тока мощностью 5000 Вт |
PTX10004 Передние панели | |
JNP10004-FRPNL-BB | PTX10004/JNP10004 Передняя панель, базовый пучок |
JNP10004-FRNT-PNL | PTX10004/JNP10004 лицевая панель |
JNP10004-FRPNL1-BB | PTX10004/JNP10004 лицевая панель с фильтром*, базовый комплект |
JNP10004-FRPNL1 | PTX10004/JNP10004 лицевая панель с фильтром* |
JNP10004-FLTR | Сменный фильтр PTX10004/JNP10004* |
PTX10008 Передние панели | |
JNP10008-FRPNL-BB | PTX10008/JNP10008 лицевая панель, базовый пучок |
JNP10008-FRNT-PNL | PTX10008/JNP10008 передняя панель |
JNP10008-FRPNL1-BB | PTX10008/JNP10008 лицевая панель с фильтром*, базовый комплект |
JNP10008-FRPNL1 | PTX10008/JNP10008 лицевая панель с фильтром* |
JNP10008-FLTR | Сменный фильтр PTX10008/JNP10008* |
PTX10016 Передние панели | |
JNP10016-FRPNL-BB | PTX10016/JNP10016 передняя панель, базовый пучок |
JNP10016-FRNT-PNL | Передняя панель PTX10016/JNP10016 |
JNP10016-FRPNL1-BB | PTX10016/JNP10016 лицевая панель с фильтром*, базовый комплект |
JNP10016-FRPNL1 | PTX10016/JNP10016 лицевая панель с фильтром* |
JNP10016-FLTR | Сменный фильтр PTX10016/JNP10016* |
