Безопасная автоматизированная распределенная облачная схема Juniper позволяет поставщикам услуг быстро реагировать на меняющиеся рыночные условия в эпоху облачных технологий, ускоряя предоставление услуг с помощью продуктов мирового класса и инновационных архитектурных компонентов. Линейка универсальных платформ маршрутизации MX10000 является неотъемлемой частью этого решения. Благодаря своим масштабам и эффективности линейка MX10000 идеально подходит для сред с ограниченным пространством и энергопотреблением. Он меняет подход к экономике в расчете на одно место, позволяя клиентам делать больше с меньшими затратами, упрощая при этом проектирование сетей, снижая эксплуатационные расходы и обеспечивая прибыльное предоставление широкого спектра услуг для бизнеса, жилых помещений, мобильных, кабельных сетей, центров обработки данных и облачных услуг, обеспечивая при этом бесшовную поддержку традиционных и новых сетевых архитектур. Шасси MX10000 имеет общий набор компонентов с другими продуктами Juniper; Доступны различные линейные карты и программное обеспечение для удовлетворения конкретных задач маршрутизации ядра, маршрутизации границ и коммутации.

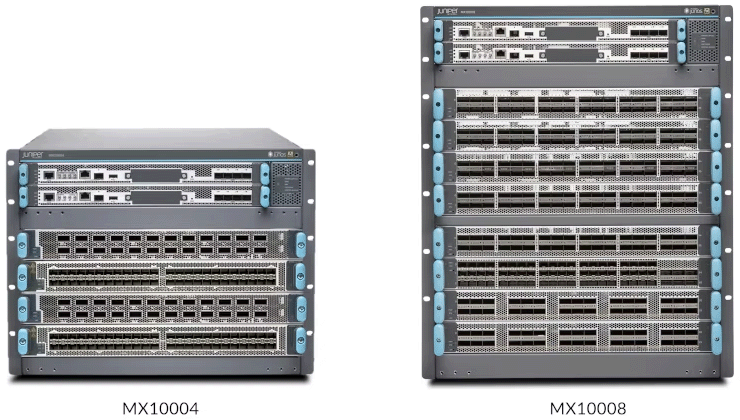

Линейка универсальных платформ маршрутизации Juniper Networks MX10000 включает в себя MX10004 7 RU, 38,4 Тбит/с, поддерживающие до 9,6 Тбит/с на слот, и 13 RU, 76,8 Тбит/с MX10008 поддерживающие до 9,6 Тбит/с на слот. Они обеспечивают плотную поддержку 1GbE, 10GbE, 25GbE, 40GbE, 50GbE, 100GbE и 400GbE и готовы к 800GbE. Это позволяет поставщикам услуг и облачным операторам уверенно создавать лучшие сети в центрах обработки данных, на периферии бизнеса и на облачных рынках. Линейка MX10000 использует общие компоненты шасси с аналогичными маршрутизаторами пакетной передачи данных и коммутаторами серии QFX компании Juniper Networks серии PTX и коммутаторами серии QFX; Используя специальное программное обеспечение и линейные карты, универсальное шасси можно успешно развернуть в качестве основного маршрутизатора, пограничного IP-маршрутизатора или коммутатора, снижая нагрузку на операторов сети при квалификации нескольких платформ.
Линейные карты
Линейные карты для MX10000 линейки модульных платформ основаны на высокомасштабируемом специализированном кремнии Juniper Trio 6, что делает его ведущим в отрасли маршрутизатором для периферийных и ядровых приложений, пиринговых и агрегационных приложений центров обработки данных. Каждый слот на MX10004 и MX10008 поддерживает скорость 9,6 Тбит/с, в то время как линейные карты поддерживают многоскоростные интерфейсы 1GbE, 10GbE, 25GbE, 40GbE, 50GbE, 100GbE и 400GbE.
Модульная конструкция маршрутизаторов MX10004 и MX10008 обеспечивает защиту инвестиций за счет возможности модернизации в будущем. Линейная карта LC480 использует чипы Trio 4 для достижения общей пропускной способности 480 Гбит/с. Линейная карта LC9600 использует чипы Trio 6 для достижения общей пропускной способности 9,6 Тбит/с.
Модули PFE обеспечивают очередь входящего трафика с оптимизацией замкнутого потока, чтобы избежать чтения и записи хвостов пакетов при отправке пакетов в кольцевой поток и получении обратно из него. Линейные карты также обеспечивают поддержку эксплуатации, администрирования и обслуживания (OAM) с помощью счетчиков Ethernet OAM для каждого порта, а также пакетную память, которая использует технологию Hybrid Memory Cube DRAM для снижения энергопотребления, увеличения скорости и улучшения плотности системы.
Процессор механизма маршрутизации
MX10004 и MX10008 RE оснащены 10-ядерным процессором Intel с тактовой частотой 2,2 ГГц и памятью 64/128 ГБ и твердотельным накопителем (SSD) емкостью 2×200 ГБ.
Сила
MX10004 содержит три слота для блока питания, а MX10008 — шесть слотов для блоков питания, что обеспечивает полную гибкость для выделения ресурсов и резервирования.
Первое поколение блоков питания переменного тока на MX10008 принимает входное напряжение переменного тока (VAC) от 200 до 240 В, выдавая 2700 Вт мощности на корпус. Источники питания постоянного тока принимают входное напряжение постоянного тока (В постоянного тока) от -40 до -72 В, обеспечивая мощность 2500 Вт на шасси. Каждый источник питания переменного и постоянного тока имеет два входа для резервирования питания.
Второе поколение блоков питания переменного/постоянного тока на моделях MX10004 и MX10008 обеспечивает мощность до 5500 Вт на единицу на шасси, что обеспечивает высокую плотность 400GbE с дополнительными настройками более низкого энергопотребления. Для получения дополнительной информации о MX10000 линейке блоков питания
Охлаждение
Линейка модульных корпусов MX10000 поддерживает охлаждение спереди назад, при этом воздух всасывается через отверстия на RE и линейных картах в передней части платформы, в то время как горячий воздух выходит через заднюю часть корпуса. Доступ к модульным вентиляторным модулям осуществляется с задней части корпуса.
Управление шасси
Модульная линейка MX10000 обеспечивает мощную систему управления шасси Junos OS, которая обеспечивает мониторинг окружающей среды и управление заменяемыми в полевых условиях блоками (FRU). Управление шасси обеспечивает более быстрое переключение основного компонента, улучшенное бюджетирование энергопотребления с помощью модульного управления питанием, сниженное энергопотребление для частично заполненных систем, детальное управление включением питания FRU, однозонное охлаждение с улучшенным контролем скорости вращения вентилятора для снижения шума и выравнивание процессора во время интервалов мониторинга.
Упрощенное управление
Модульная линейка MX10000 упрощает управление на основе элегантности и простоты Junos OS. Приложения управления могут получать потоковые данные телеметрии для обеспечения надежной аналитики протоколов для среды SDN. Junos OS также поддерживает OpenConfig, который на сегодняшний день представляет собой модель данных на основе YANG, поддерживающую различные сценарии использования операторами.
Таблица 1. Технические характеристики MX10004 и MX10008
Номер продукта | Описание |
Производительность системы | MX10004: 38,4 Тбит/сMX10008: 76,8 Тбит/с |
Емкость коммутационной матрицы на слот | MX10004/MX10008: 9,6 Тбайт (24 x 400GbE) |
DPC и/или MPC на шасси | MX10004: 4 (только MPC)MX10008: 8 (только MPC) |
СНСД и ВИЭ на шасси | Н/Д |
Количество шасси в стойке | MX10004: 6MX10008: 3 |
Размеры (Ш x В x Г) | MX10004: 17,4 x 12,2 x 32 дюйма (44,2 x 33 x 81,28 см); глубина 42,2 дюйма (107,7 см) с дверью EMI; 7 RU |
Максимальный вес | MX10004: 272 фунта (123,38 кг) без линейных карт или 398,3 фунта (180,67 кг) с 4 линейными картамиMX10008: 330 фунтов (149,69 кг) без линейных карт или 582,6 фунта (264,26 кг) с 8 линейными картами |
Установка | Монтаж в 4-х стоечную стойку |
Варианты питания | 200–240 В переменного тока / 50–60 Гц или -48 В постоянного тока при 60 А |
Рабочая температура | от 32° до 115° F (от 0° до 46° C) на уровне моря |
Влажность | (Рабочий) от 5 до 90 процентов без конденсации |
Высота | До 6000 футов |
Таблица 1. MX10004 и MX10008 информация для заказа
Номер продукта | Описание |
MX10004 Базовый блок | |
MX10004-БАЗА | MX10004 шасси с 4 слотами [JNP10004]. В комплект входят 1 RE, 2 блока питания, 2 модуля вентиляторов, 2 контроллера модуля вентиляторов и 5 плат Switch Fabric. |
MX10004-ПРЕМИУМ | MX10004 резервное шасси с 4 слотами [JNP10004]. В комплект входят 2 RE, 3 блока питания, 2 модуля вентиляторов, 2 контроллера лотка вентиляторов и 6 плат Switch Fabric. |
MX10008 Базовый блок | |
MX10008-БАЗА | MX10008 шасси с 8 слотами [JNP10008]. В комплект входят 1 RE, 3 блока питания, 2 модуля вентиляторов, 2 контроллера вентиляторного модуля и 5 плат Switch Fabric. |
MX10008-ПРЕМИУМ | MX10008 резервное шасси на 8 слотов [JNP10008]. В комплект входят 2 RE, 6 блоков питания, 2 модуля вентиляторов, 2 контроллера модуля вентиляторов и 6 плат Switch Fabric. |
MX10000 Модули маршрутизации и платы управления | |
ННП10К-РЭ1-ББ | MX10000/JNP10000 REx10, базовый пучок |
ННП10К-РЭ1-Р | MX10000/JNP10000 REx10, резервирование |
ННП10К-РЭ1 | MX10000/JNP10000 REx10 |
ННП10К-РЭ1-ЛТ-ББ | MX10000/JNP10000 REx10, ограниченная версия шифрования, базовый комплект |
ННП10К-РЭ1-ЛТ-Р | MX10000/JNP10000 REx10, версия с ограниченным шифрованием, резервирование |
ННП10К-РЭ1-ЛТ | MX10000/JNP10000 REx10, версия с ограниченным шифрованием |
ЕНП10К-РЭ1-128-ББ | MX10000/JNP10000 REx10, 128 ГБ памяти, базовый комплект |
ЕНП10К-РЭ1-128-Р | MX10000/JNP10000 REx10, 128 ГБ памяти, резервирование |
ЕНП10К-РЭ1-128 | MX10000/JNP10000 REx10, 128 ГБ памяти |
Коммутационная матрица MX10004 | |
JNP10004-SF2-BB | Плата MX10004/JNP10004 Switch Fabric2, базовый комплект |
JNP10004-SF2-R | Плата MX10004/JNP10004 Switch Fabric2, резервная |
JNP10004-SF2 | Плата MX10004/JNP10004 Switch Fabric2 |
Коммутационная матрица MX10008 | |
JNP10008-СФ-ББ | Плата MX10008/JNP10008 Switch Fabric, базовый комплект |
JNP10008-SF-R | Плата коммутационной сети MX10008/JNP10008, резервная |
JNP10008-СФ | Плата MX10008/JNP10008 Switch Fabric |
JNP10008-SF2-BB | Карта MX10008/JNP10008 Switch Fabric2, базовый комплект |
JNP10008-SF2-R | Плата MX10008/JNP10008 Switch Fabric2, резервная |
JNP10008-SF2 | Плата MX10008/JNP10008 Switch Fabric2 |
MX10004 Вентилятор и контроллер | |
JNP10004-FAN2-BB | Модуль вентиляторов MX10004/JNP10004, второе поколение, базовый комплект |
JNP10004-FAN2 | Модуль вентиляторов MX10004/JNP10004, второе поколение |
JNP10004-FTC2-BB | Контроллер MX10004/JNP10004 fan2, базовый комплект |
JNP10004-FTC2 | MX10004/JNP10004 контроллер fan2 |
MX10008 Модуль вентиляторов и контроллер | |
JNP10008-FAN-BB | Вентилятор MX10008/JNP10008, базовый комплект |
JNP10008-FAN2-BB | Вентилятор MX10008/JNP10008 2, базовый комплект |
JNP10008-ВЕНТИЛЯТОР | Вентилятор MX10008/JNP10008 |
JNP10008-FAN2 | Модуль вентиляторов MX10008/JNP10008, второе поколение |
JNP10008-FANCTRL-BB | MX10008/JNP10008 контроллер вентилятора, базовый комплект |
JNP10008-FTC2-BB | Контроллер MX10008/JNP10008 fan2, базовый комплект |
JNP10008-FAN-CTRL | MX10008/JNP10008 контроллер вентилятора |
JNP10008-FTC2 | MX10008/JNP10008 контроллер fan2 |
MX10000 Силовые модули | |
ННП10К-ПВР-АК-ББ | MX10000/JNP10000 Блок питания переменного тока 2700 Вт, базовый комплект |
JNP10K-PWR-AC-R | MX10000/JNP10000 Блок питания переменного тока 2700 Вт, резервный |
JNP10K-PWR-AM | MX10000/JNP10000 Блок питания переменного тока 2700 Вт |
JNP10K-PWR-DC-BB | MX10000/JNP10000 Блок питания постоянного тока 2500 Вт, базовый комплект |
JNP10K-PWR-DC2-BB | MX10000/JNP10000 Блок питания постоянного тока 5500 Вт, версия 2, базовый комплект |
JNP10K-PWR-DC-R | MX10000/JNP10000 Блок питания постоянного тока 2500 Вт, резервный |
JNP10K-PWR-DC | MX10000/JNP10000 Блок питания постоянного тока мощностью 2500 Вт |
JNP10K-PWR-AC2 | MX10000/JNP10000 Блок питания переменного/высокого напряжения постоянного тока мощностью 5500 Вт |
JNP10K-PWR-AC2-BB | MX10000/JNP10000 Блок питания переменного/высокого напряжения постоянного тока мощностью 5500 Вт, базовый комплект |
JNP10K-PWR-AC2-R | MX10000/JNP10000 Блок питания переменного/высокого напряжения постоянного тока мощностью 5500 Вт, резервный |
JNP10K-PWR-DC2 | MX10000/JNP10000 Блок питания постоянного тока мощностью 5500 Вт |
JNP10K-PWR-DC2-R | MX10000/JNP10000 Источник питания постоянного тока 5500 Вт, резервный |
MX10004 Передние панели | |
JNP10004-FRPNL-BB | Передняя панель MX10004/JNP10004, базовый пучок |
JNP10004-FRNT-PNL | MX10004/JNP10004 передняя панель |
JNP10004-FRPNL1-BB | MX10004/JNP10004 лицевая панель с фильтром, базовый пучок |
JNP10004-FRPNL1 | MX10004/JNP10004 лицевая панель с фильтром |
MX10008 Передние панели | |
JNP10008-FRPNL-BB | Передняя панель MX10008/JNP10008, базовый пучок |
JNP10008-FRNT-PNL | MX10008/JNP10008 передняя панель |
JNP10008-FRPNL1-BB | MX10008/JNP10008 лицевая панель с фильтром, базовый пучок |
JNP10008-FRPNL1 | MX10008/JNP10008 лицевая панель с фильтром |
