Универсальные платформы маршрутизации Juniper Networks серии MX обеспечивают технологии мирового класса и инновационные архитектуры, которые позволяют поставщикам услуг, поставщикам облачных услуг и крупным предприятиям быстро реагировать на меняющиеся рыночные условия в облачную эпоху, ускоряя предоставление услуг.

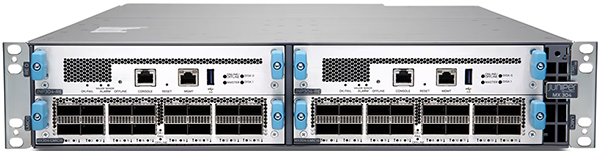

MX304, неотъемлемая часть этого семейства, обеспечивает широкие возможности и эффективность для сред с ограниченным пространством и энергопотреблением. Пересматривая экономику в расчете на единицу стойки, MX304 помогает клиентам делать больше с меньшими затратами, упрощая при этом проектирование сети, снижая эксплуатационные расходы и обеспечивая прибыльное предоставление услуг для бизнеса, жилых помещений, мобильных, кабельных сетей, центров обработки данных и облачных услуг, обеспечивая при этом бесшовную поддержку традиционных и новых сетевых архитектур.
—Механизм маршрутизации
Модули маршрутизации (RE) с двойным резервированием на MX304 работают под управлением ОС Junos, где они управляют всеми процессами протокола маршрутизации, управлением интерфейсом маршрутизатора и функциями плоскости управления, такими как операции шасси, управление системой и доступ пользователей к маршрутизатору. Эти процессы выполняются на основе ядра, которое взаимодействует с механизмом пересылки пакетов (PFE) на модульных интерфейсных платах (MIC) через выделенные каналы управления с высокой пропускной способностью, обеспечивая четкое разделение между плоскостями управления и пересылки.
— Модульные интерфейсные платы
Оснащенный программируемым чипсетом Trio шестого поколения, MX304 предлагает беспрецедентную пропускную способность в плотном форм-факторе с микрофонами, обеспечивающими широкую маршрутизацию, коммутацию, встроенные услуги, управление абонентами, иерархическое качество обслуживания (HQoS) и множество других функций. Микрофоны позволяют пользователям комбинировать интерфейсы 10GbE, 25GbE, 40GbE, 50GbE, 100GbE и 400GbE для гибкого и эффективного удовлетворения своих уникальных требований к подключению.
— Мощность
В подсистемах питания и тепловых систем MX304 используются передовые технологии для оптимизации энергоэффективности без ущерба для масштаба или функций. Подсистема питания обладает высокой отказоустойчивостью, что обеспечивает полное резервирование источника питания и питания кабеля, что приводит к лучшей в отрасли эффективности энергопотребления.
— Операционная система Junos
Junos OS — это надежная, высокопроизводительная модульная сетевая операционная система, которая поддерживается всеми физическими и виртуальными платформами маршрутизации, коммутации и безопасности Juniper, что снижает затраты, сложность и ресурсы, необходимые для внедрения и обслуживания сети на базе Juniper. Благодаря безопасным программным интерфейсам, набору инструментов Juniper Extension Toolkit (JET), универсальной поддержке сценариев и интеграции с популярными платформами оркестрации Junos OS предлагает гибкие возможности для непрерывной поставки и управления в стиле DevOps, помогая поставщикам услуг получить больше преимуществ от сети.
Таблица 1. MX304-PREM Технические характеристики
Номер продукта | Описание |
Производительность системы | 4,8 Тбит/с |
DPC и/или MPC на шасси | Н/Д |
СНСД и ВИЭ на шасси | 1 RE и 3 СНСД или 2 СНСД (резервирование РЗД) и 2 СНСД |
Количество шасси в стойке | 22 |
Размеры (Ш x В x Г) | 17,3 x 3,5 x 24 дюйма (8,89 x 44 x 61 см) |
Максимальный вес | 66,1 фунта (30 кг) с конфигурацией с 2 движками маршрутизации |
Установка | Монтаж в стойку на 2/4 опоры |
Варианты питания | 100–240 В переменного тока / 50–60 Гц или -48 В постоянного тока при 60 А или HVAC/HVDC (180 В переменного тока – 305 В переменного тока / 190 В постоянного тока – 410 В постоянного тока) |
Рабочая температура | от 32° до 115° F (от 0° до 46° C) на уровне моря |
Влажность | (Рабочий) от 5 до 90 процентов без конденсации |
Высота | До 6000 футов |
Таблица 1. MX304-PREM Информация для заказа
Номер продукта | Описание |
Базовые блоки, запасные части | |
MX304-БАЗА | Комплект базового шасси MX304; включает в себя 1 RE, 3 модуля вентиляторов и 2 блока питания |
MX304-PREM | Комплект шасси MX304 премиум-класса; включает в себя 2 модуля защиты, 3 модуля вентиляторов и 2 блока питания |
Механизмы маршрутизации (RE) | |
JNP304-RE | Модуль маршрутизации JNP304 |
ДЖНП304-РЕ-ББ | Модуль маршрутизации JNP304, базовый комплект |
ДЖНП304-РЭ-Р | Модуль маршрутизации JNP304, резервный |
ЙНП304-РЭ-ЛТ | JNP304 Routing Engine, ограниченная версия шифрования |
JNP304-RE-LT-BB | Модуль маршрутизации JNP304, ограниченная версия шифрования, базовый комплект |
JNP304-RE-LT-R | JNP304 Routing Engine, ограниченная версия шифрования, резервирование |
Поддоны для вентиляторов | |
JNP-FAN-2RU | Модуль вентиляторов MX304 |
JNP-FAN-2RU-BB | Модуль вентиляторов MX304, базовый комплект |
Модули питания | |
НПП-PWR2200-АМ | Модуль питания переменного тока MX304 |
JNP-PWR2200-AM-BB | MX304 Модуль питания переменного тока, базовый комплект |
JNP-PWR2200-DC | Модуль источника питания постоянного тока MX304 |
JNP-PWR2200-DC-BB | MX304 Модуль источника питания постоянного тока, базовый пучок |
JNP-PWR2200-HV | Модуль высоковольтного источника питания MX304 |
JNP-PWR2200-HV-BB | Модуль высоковольтного блока питания MX304, базовый пучок |
Комплект для монтажа в стойку | |
JNP304-2PST-RMK | JNP304 Комплект для монтажа в стойку на 2 столба |
JNP304-4PST-RMK | JNP304 Комплект для монтажа в стойку на 4 столба |
Пустая крышка | |
JNP304-BLNK | JNP304 MIC/RE пустая крышка |
Программное обеспечение | |
ЮНОС-64-ББ | 64-разрядный стандартный пакет программного обеспечения Junos |
ЮНОС-ЛТД-64-ББ | 64-разрядный программный комплекс Junos для EACU Zone |
Таблица 2. Гибкое лицензирование
Номер продукта Flex | Описание |
Скобяные изделия | |
MX304-LMIC16-БАЗА | MX304 1.6 T комбинированный микрофон 16x100GbE/4x400GbE — интегрированный SKU с базовым оборудованием + стандартное программное обеспечение Junos OS, бессрочный |
Программное обеспечение | |
С-МХ-16К-А1-К1-1* | Лицензия на подписку на расширенное программное обеспечение серии MX сроком на 1 год, 16x100GbE, поддержка программного обеспечения включена; Действительно только для продления подписки |
С-МХ-16К-А1-С1-3 | Лицензия на подписку на расширенное программное обеспечение серии MX сроком на 3 года, 16x100GbE, поддержка программного обеспечения включена |
С-МХ-16К-А1-С1-5 | Лицензия на подписку на расширенное программное обеспечение серии MX сроком на 5 лет, 16x100GbE, поддержка программного обеспечения включена |
С-МХ-16К-А1-С1- | Бессрочная лицензия на расширенное программное обеспечение серии MX, 16x100GbE, поддержка программного обеспечения не включена |
С-МХ-16К-П1-С1-1* | Лицензия на подписку на функции программного обеспечения MX Series Premium сроком на 1 год, 16x100GbE, поддержка программного обеспечения включена; Действительно только для продления подписки |
С-МХ-16К-П1-С1-3 | Лицензия на подписку на функции программного обеспечения MX Series Premium сроком на 3 года, 16x100GbE, поддержка программного обеспечения включена |
С-МХ-16К-П1-С1-5 | Лицензия на подписку на функции программного обеспечения MX Series Premium сроком на 5 лет, 16x100GbE, поддержка программного обеспечения включена |
С-МХ-16К-П1-С1- | Функция бессрочной лицензии на программное обеспечение MX Series Premium, 16x100GbE, поддержка программного обеспечения не включена |
С-МХ-1С-А1-К1-1* | Лицензия на подписку на расширенное программное обеспечение серии MX сроком на 1 год, 100GbE, поддержка программного обеспечения включена; Действительно только для продления подписки |
С-МХ-1С-А1-С1-3 | Лицензия на подписку на расширенное программное обеспечение серии MX сроком на 3 года, 100GbE, поддержка программного обеспечения включена |
С-МХ-1С-А1-С1-5 | Лицензия на подписку на расширенное программное обеспечение серии MX сроком на 5 лет, 100GbE, поддержка программного обеспечения включена |
С-МХ-1С-А1-С1- | Расширенная функция программного обеспечения серии MX, бессрочная лицензия, 100GbE, поддержка программного обеспечения не включена |
С-МХ-1С-П1-К1-1* | Лицензия на подписку на функции программного обеспечения MX Series Premium сроком на 1 год, 100GbE, поддержка программного обеспечения включена; Действительно только для продления подписки |
С-МХ-1С-П1-К1-3 | Лицензия на подписку на функции программного обеспечения MX Series Premium сроком на 3 года, 100GbE, поддержка программного обеспечения включена |
С-МХ-1С-П1-К1-5 | Лицензия на подписку на функции программного обеспечения MX Series Premium сроком на 5 лет, 100GbE, поддержка программного обеспечения включена |
С-МХ-1С-П1-С1- | Бессрочная лицензия на программное обеспечение MX Series Premium, 100GbE, поддержка программного обеспечения не включена |
* Лицензия сроком на 1 год для уровней Advanced и Premium только продлевается.
