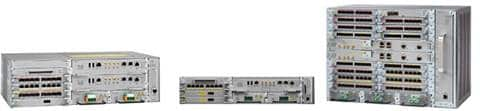

Маршрутизаторы служб агрегации Cisco ASR серии 900 представляют собой полнофункциональные модульные платформы агрегации. Они предназначены для экономичного предоставления конвергентных мобильных, бытовых и бизнес-услуг. Вы получаете резервирование, малую глубину, низкое энергопотребление и высокую масштабируемость услуг в маршрутизаторах, оснащенных полезными функциями и оптимизированных для небольших агрегационных и удаленных приложений точки присутствия (POP).
Маршрутизаторы Cisco ASR 902, Cisco ASR 903 и Cisco ASR 907/914 предоставляют полный и масштабируемый набор функций, поддерживая службы VPN уровня 2 (L2VPN) и VPN уровня 3 (L3VPN) в компактных конструкциях.
Агрегация широкополосного доступа
Модульный маршрутизатор Cisco ASR серии 900 поддерживает широкополосную агрегацию для предоставления услуг «any-play» (голосовая связь, видео, данные и мобильность). Серия ASR 900, предназначенная для поддержки тысяч абонентов, включает в себя функции Quality of Service (QoS), которые позволяют маршрутизаторам масштабироваться до большого количества очередей на одно устройство. В сочетании с высокодетализированным трехуровневым иерархическим алгоритмом QoS большое количество очередей может привести к значительному улучшению качества обслуживания пользователей широкополосного доступа. Этот полнофункциональный маршрутизатор уровней 2 и 3 поддерживает различные широкополосные приложения, включая IPTV и видео по запросу (VoD), улучшая и расширяя архитектуру Cisco Evolved Programmable Network.
Преагрегация для мобильных приложений
Маршрутизатор ASR серии 900, развернутый в качестве платформы предварительного агрегирования для мобильной транспортной сети, может агрегировать узлы сотовой связи и использовать многопротокольную коммутацию по меткам (MPLS) в качестве транспорта для трафика сети радиодоступа (RAN). Кроме того, она предоставляет услуги синхронизации, необходимые в современных конвергентных сетях доступа, предлагая интегрированную поддержку интерфейсов Building Integrated Timing Supply (BITS), 10 МГц, 1 импульс в секунду (1PPS) и время суток (TOD). Маршрутизатор также поддерживает синхронный Ethernet (SyncE) и IEEE-1588 и может выступать в качестве источника синхронизации сети для интерфейсов мультиплексирования с временным разделением (TDM), синхронной цифровой иерархии (SDH), синхронной оптической сети (SONET), синхронного Ethernet (SyncE) и глобальной системы позиционирования (GPS). Кроме того, маршрутизатор ASR серии 900 может быть развернут в небольших и суровых условиях благодаря небольшой глубине и пригодности для работы в расширенных температурных диапазонах.
Агрегация Metro Ethernet
Маршрутизатор ASR серии 900 создан в соответствии с требованиями поставщиков услуг по агрегации Carrier Ethernet. Он оптимизирован для удаленных центральных офисов и небольших объектов агрегации, где требуется полнофункциональная, модульная, компактная и полностью резервированная платформа агрегации. Этот маршрутизатор обеспечивает гибкость обслуживания и обеспечивает высокую производительность.
Таблица 1. Технические характеристики маршрутизаторов Cisco ASR серии 900
Описание | Маршрутизатор Cisco ASR 902 | Маршрутизатор Cisco ASR 903 | Маршрутизатор Cisco ASR 907 |
Физические характеристики1 | Высота: 3,56 дюйма. (90,424 мм) – 2RU Ширина: 17,44 дюйма (443 мм) Глубина: 9,22 дюйма. (234,2 мм) Вес: ● 24,04 фунта (10,9 кг) с одним RSP, двумя источниками питания постоянного тока и с типичной комбинацией плат интерфейсных модулей ●9,48 фунта (4,3 кг) для пустого шасси ● Вес груза 30 фунтов | Высота: 5,22 дюйма (132,6 мм) – 3RU Ширина: 17,44 дюйма (443 мм) Глубина: 9,22 дюйма. (234,2 мм) Вес: ● 34,17 фунта (15,5 кг) с двумя RSP, двумя источниками питания постоянного тока и с типичной комбинацией плат интерфейсных модулей ●11,2 фунта (5,1 кг) для пустого шасси ● Вес груза 38 фунтов | Высота: 12,22 дюйма (310,38 мм) – 7RU Ширина: 17,44 дюйма (443 мм) Глубина: 9,22 дюйма. (234,2 мм) Вес: ●69,32 фунта (31,4 кг) с двумя RSP, двумя источниками питания постоянного тока и с типичной комбинацией плат интерфейсных модулей ●34,9 фунта (15,9 кг) для пустого шасси ● Вес груза 58 фунтов |
Монтаж в стойку | Комплект для монтажа в стойку ETSI 19 дюйм Комплект для монтажа в стойку 23 дюйм Комплект для монтажа в стойку | ||
Блоки питания | 2 слота для блока питания | 2 слота для блока питания | 3 слота для блоков питания2, 3 |
Интерфейсные модули | 4 слота для интерфейсных модулей | 6 слотов для интерфейсных модулей | 16 слотов для интерфейсных модулей |
Процессоры переключателей маршрутов | 1 слот RSP | 2 слота RSP | 2 слота RSP |
Вентиляторный лоток | 1 вентиляторный отсек с резервированием вентилятора 2 сигнала тревоги с сухими контактами на поддоне вентилятора | 1 вентиляторный отсек с резервированием вентилятора 4 сигнала тревоги с сухими контактами на поддоне вентилятора | |
Воздушный поток | Боковой поток воздуха; Входное отверстие с правой стороны, выпускное отверстие с левой стороны при взгляде спереди | ||
Блоки питания | До 2 блоков питания (переменного или постоянного тока) Модули работают в режиме распределения нагрузки Система может работать от одного источника питания и поддерживает смешивание одного источника питания переменного и постоянного тока в одном шасси. | До 3 блоков питания (переменного или постоянного тока) Модули работают в режиме распределения нагрузки Система может работать от одного источника питания и поддерживает смешивание источников питания переменного и постоянного тока в одном шасси. | |
Среднее время наработки на отказ корпуса при рабочей температуре 40ºC | 900 000 часов | 900 000 часов | 1 585 000 часов |
Поддон вентилятора MTBF при рабочей температуре 40ºC | 600 000 часов | 600 000 часов | 1 329 000 часов |
Таблица 1. Маршрутизаторы Cisco ASR серии 900 Информация для заказа
Номер детали | Описание |
Компоненты системы ASR 902 | |
АСР-902 | Шасси маршрутизатора ASR 902 |
ASR-902= | Шасси маршрутизатора ASR 902, запасное |
А902-ФАН-Э | ASR 902 Улучшенный поддон для вентилятора со слотом для фильтра вентилятора |
А902-ФАН-Э= | ASR 902 Улучшенный поддон для вентилятора со слотом для фильтра вентилятора, запасной |
А902-ФАН-Ф | ASR 902 Фильтр для поддона вентилятора |
А902-ФАН-Ф= | ASR 902 Фильтр для поддона вентилятора, запасной |
А902-ФАН-Ф-Б= | ASR 902 FAN Tray Filter Пустая панель, запасная |
A902-КАБИНА-КРОНШТЕЙН= | ASR 902 Кронштейн для направляющей кабеля, запасной |
А902-RCKMNT-ETSI= | Вариант монтажа в стойку ETSI для Cisco ASR 902, запасной |
А902-РККМНТ-19ИН= | Вариант монтажа в стойку EIA 19 дюймов для Cisco ASR 902, запасной |
Компоненты системы ASR 903 | |
АСР-903 | Шасси маршрутизатора ASR 903 |
ASR-903= | Шасси маршрутизатора ASR 903, запасное |
А903-ФАН | ASR 903 Поддон для вентилятора |
А903-ВЕНТИЛЯТОР= | ASR 903 Поддон для вентилятора, запасной |
А903-ФАН-Э | ASR 903 Улучшенный поддон для вентилятора со слотом для фильтра вентилятора |
А903-ФАН-Э= | ASR 903 Улучшенный поддон для вентилятора со слотом для фильтра вентилятора, запасной |
А903-ФАН-Ф | ASR 903 Фильтр для поддона вентилятора |
А903-ФАН-Ф= | ASR 903 Фильтр для поддона вентилятора, запасной |
А903-ФАН-Ф-Б= | ASR 903 FAN Tray Фильтр Пустая панель, запасная |
А903-RCKMNT-ETSI= | Вариант монтажа в стойку ETSI для Cisco ASR 903, запасной |
А903-РККМНТ-19ИН= | Вариант монтажа в стойку EIA 19 дюймов для Cisco ASR 903, запасной |
A903-CAB-GUIDE= | ASR 903 Кронштейн для направляющей кабеля, запасной |
A903-КАБИНА-КРОНШТЕЙН= | ASR 903 Кронштейн направляющей кабеля опция, запасной |
Компоненты системы ASR 907 | |
АСР-907 | Шасси маршрутизатора ASR 907 |
АСР-907= | Шасси маршрутизатора ASR 907, запасное |
А907-ФАН-Э | ASR 907 Улучшенный поддон для вентилятора со слотом для фильтра вентилятора |
А907-ФАН-Э= | ASR 907 Улучшенный поддон для вентилятора со слотом для фильтра вентилятора, запасной |
А907-ФАН-Ф= | ASR 907 Фильтр для вентилятора, запасной |
А907-ФАН-Ф-Б= | ASR 907 FAN Tray Filter Пустая панель, запасная |
А907-RCKMNT-ETSI= | Вариант монтажа в стойку ETSI для Cisco ASR 907, запасной |
А907-РККМНТ-19ИН= | Вариант монтажа в стойку EIA 19 дюймов для Cisco ASR 907, запасной |
A907-КАБИНА-КРОНШТЕЙН= | ASR 907 Кронштейн для направляющей кабеля, запасной |
ASR 900 Обычное оборудование | |
А900-ВЭР550-А | ASR 900 Блок питания переменного тока мощностью 550 Вт |
А900-ВЭР550-А= | ASR 900 550 Вт Источник питания переменного тока, запасной |
А900-ПАР550-Д-А | ASR 900 Блок питания постоянного тока мощностью 550 Вт с улучшенным разъемом питания |
А900-ВЭР550-Д-Э= | ASR 900 550 Вт Блок питания постоянного тока с расширенным разъемом питания, запасной |
А900-PWR1200-А | ASR 900 Блок питания переменного тока мощностью 1200 Вт |
А900-PWR1200-А= | ASR 900 1200 Вт Источник питания переменного тока, запасной |
А900-PWR1200-Д | ASR 900 Источник питания постоянного тока 1200 Вт |
А900-PWR1200-Д= | ASR 900 1200 Вт Источник питания постоянного тока, запасной |
A900-PWR-БЛАНК= | ASR 900 Блок питания Заглушка Крышка, Запасная |
А900-РСПА-БЛАНК= | ASR 900 Переключатель маршрутов Процессор типа А Пустая крышка, запасная |
А9ХХ-РСПБ-БЛАНК= | ASR 900 Переключатель маршрутов Процессор Type-B Пустая крышка, запасной |
А900-ИМА-БЛАНК= | ASR 900 Интерфейсный модуль Type-A Глухая крышка, запасная |
А900-ИМА-БЛНК-ДЕФ= | ASR 900 Интерфейсный модуль Type-A Заглушка с дефлектором, Запасной |
