Маршрутизатор Cisco ASR 920 Series Aggregation Services Router — это полнофункциональная платформа конвергентного доступа, предназначенная для экономичного предоставления услуг проводной и беспроводной связи. Эти термостойкие, высокопроизводительные, малые форм-факторы и низкое энергопотребление маршрутизаторы оптимизированы для мобильных транспортных сетей и бизнес-приложений. Маршрутизаторы ASR 920 предоставляют полный и масштабируемый набор функций, поддерживая услуги VPN уровня 2 (L2VPN) и VPN уровня 3 (L3VPN) в компактном корпусе. Они также позволяют поставщикам услуг развертывать VPN-сервисы на основе многопротокольной коммутации меток (MPLS) на уровне доступа.
Маршрутизаторы серии ASR 920 оснащены ключевыми функциями Carrier Ethernet, которые упрощают работу в сети. Вы можете использовать их для премиум-сервисов с расширенными соглашениями об уровне обслуживания (SLA). А опциональная модель активации сервисов поддерживает постепенный рост и делает эти маршрутизаторы гибкими и экономичными.

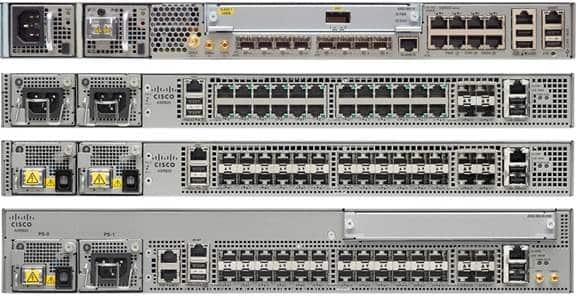

Маршрутизаторы серии ASR 920 предлагают несколько моделей с разной плотностью портов и интерфейсов:
ASR 920 (номер по каталогу: ASR-920-12SZ-IM)
ASR 920 (номер по каталогу: ASR-920-24TZ-M)

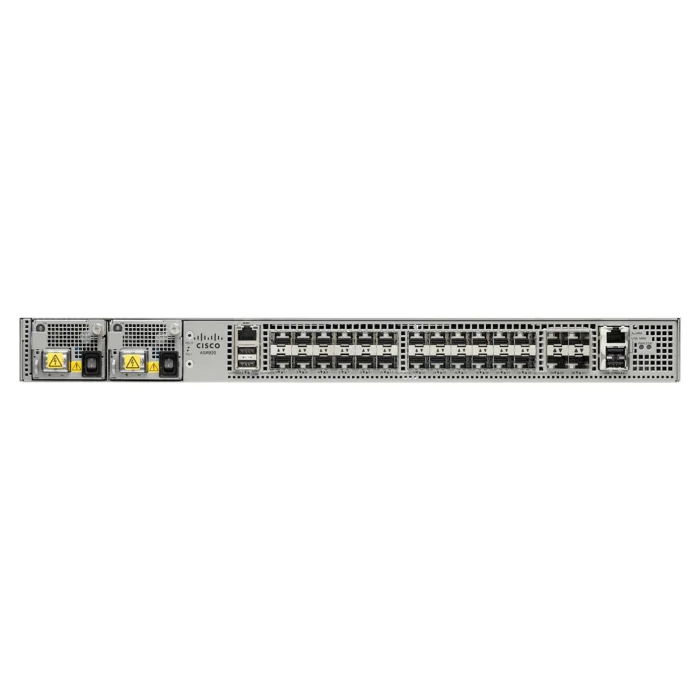

ASR 920 (номер по каталогу: ASR-920-24SZ-M)

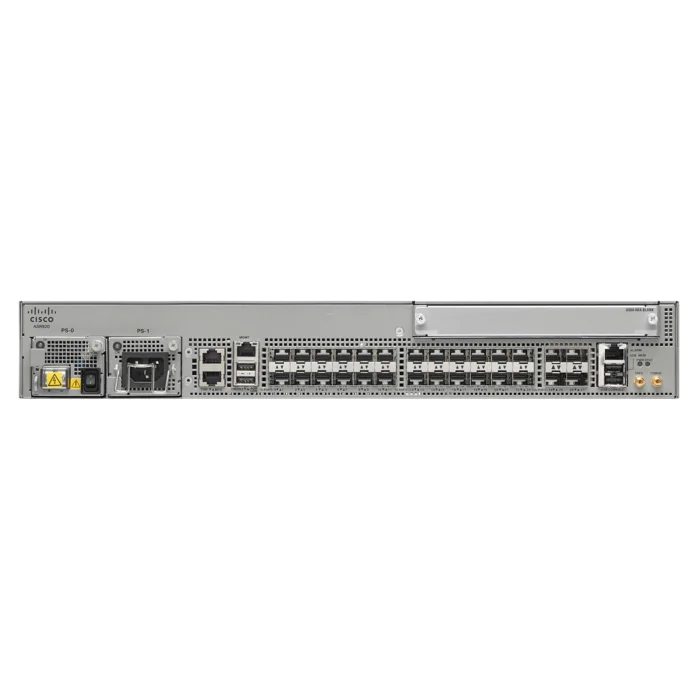

ASR 920 (номер по каталогу: ASR-920-24SZ-IM)
Таблица 1. Технические характеристики моделей Cisco ASR 920 серии с высокой плотностью портов
Описание | Маршрутизатор Cisco ASR 920 |
Физические характеристики1 (В x Ш x Г) | ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC: 1,73 x 17,5 x 11,28 дюйма (44 x 444.5 x 286.54 мм), 1RU ASR-920-24SZ-M: 1,72 x 17,5 x 10 дюймов (43,7 x 444,5 x 255 мм), 1RU ASR-920-24TZ-M: 1,72 x 17,5 x 10 дюймов (43,7 x 444,5 x 255 мм), 1RU ASR-920-24SZ-IM: 2,6 x 17,5 x 10,6 дюйма (66 x 444.5 x 270 мм), 1.5RU (с IM) |
Вес | ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC: 9,25 фунта (4,2 кг) — пустое шасси ASR-920-24TZ-M: 8,3 фунта (3,8 кг) — пустое шасси ASR-920-24SZ-M: 8,5 фунта (3,9 кг) — пустое шасси ASR-920-24SZ-IM: 10,3 фунта (4,7 кг) — пустое шасси ASR-920-12SZ-IM: 13,44 фунта (6,1 кг) с двумя блоками питания переменного тока и картой IM ASR-920-24TZ-M: 10,5 фунта (4,8 кг) с двумя блоками питания переменного тока ASR-920-24SZ-M: 10,5 фунта (4,8 кг) с двумя блоками питания переменного тока ASR-920-24SZ-IM: 14,1 фунта (6,4 кг) с двумя блоками питания переменного тока и картой IM |
Монтаж в стойку | Комплект для монтажа в стойку ETSI 19-дюймовый. Комплект для монтажа в стойку 23-дюймовый. Комплект для монтажа в стойку |
Воздушный поток | Воздушный поток спереди назад (ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC, ASR-920-24TZ-M, ASR-920-24SZ-M) Воздушный поток спереди назад и из стороны в сторону (ASR-920-24SZ-IM) |
Блоки питания | 2 блока питания (переменного или постоянного тока) |
Средняя наработка на отказ (MTBF) (часы) | ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC: 407,230 ASR-920-24TZ-M: 582,610 ASR-920-24SZ-M: 546,260 ASR-920-24SZ-IM: 471,530 A920-PWR400-A: 356,809 A920-PWR400-D: 331,879 ASR-920-ЛОТОК ВЕНТИЛЯТОРА: 2,811,680 ASR-920-FAN-F: 2,581,770 ASR-920-FAN-M: 2,681,720 ASR-920-PWR-A: 1,598,000 ASR-920-PWR-D: 1,129,417 |
Таблица 2. Характеристики питания
Описание | Маршрутизатор Cisco ASR 920 |
Энергопотребление | ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC: МАКС. 150 Вт, типовое значение: 130 Вт (без PoE) ASR-920-24TZ-M: макс. 130 Вт, типовое значение: 100 Вт ASR-920-24SZ-M: макс. 145 Вт, типовое значение: 110 Вт ASR-920-24SZ-IM: макс. 180 Вт, типовое значение: 130 Вт |
Входное напряжение и частота переменного тока | Диапазон напряжения: от 85 В переменного тока до 264 В переменного тока, номинальное от 100 В переменного тока до 240 В переменного тока Диапазон частот: от 47 до 63 Гц, номинальный от 50 до 60 Гц |
Входное напряжение постоянного тока | Диапазон напряжения: от -18 до -32 В постоянного тока или от -36 до -72 В постоянного тока, номинально: от -24 В постоянного тока/-48 В постоянного тока Диапазон напряжения (ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC): ОТ -18 В постоянного тока до -32 В постоянного тока или от -40 В постоянного тока до -72 В постоянного тока номинально -24 В постоянного тока / -48 В постоянного тока / -60 В постоянного тока |
Таблица 3. Экологические характеристики
Описание | Маршрутизатор Cisco ASR 920 |
Условия эксплуатации и высота над уровнем моря1 | от -40 до 70ºC, до 1 000 футов (300 м) от -40 до 65ºC, до 6 000 футов (1800 м) от -40 до 55ºC, до 13 000 футов (4000 м) |
Относительная влажность воздуха | От 5 до 95 процентов, без конденсации |
Акустический шум2 | Пиковая производительность акустического шума не более 55 дБА (59 дБА для ASR-920-12SZ-IM/ASR-920-12SZ-IM-CC) уровень звукового давления, положение наблюдателя для стоечных изделий при работе при температуре 20ºC в соответствии со стандартом ISO 7779 NAIS для измерения шума. |
Пиковая мощность акустического шума в соответствии со стандартами NEBS GR-63-Core Issue 3 составляет 78 дБ при работе при температуре 27ºC, измеренной в соответствии со стандартом измерения шума ANSI S12.10/ISO 7779 NAIS. | |
Среда хранения данных | Температура: от -40 до 70ºC Высота: 15 000 футов (4570 м) |
Сейсмический | Зона 4 |
Таблица 1. Модели Cisco ASR серии 920 с высокой плотностью портов Информация для заказа
Номер детали | Описание |
АСР-920-12СЗ-ИМ | Серия Cisco ASR920 — 12GE и 4-10GE, 1 слот для обмена мгновенными сообщениями |
ASR-920-12SZ-IM-CC | Cisco ASR920 с конформным покрытием – 12GE и 4-10GE, 1 слот для IM |
АСР-920-24СЗ-М | Серия Cisco ASR920 – оптоволоконный 24GE и модульный блок питания 4-10GE |
АСР-920-24СЗ-ИМ | Серия Cisco ASR920 – 24GE и 4-10GE – модульные блоки питания и IM |
АСР-920-24ТЗ-М | Серия Cisco ASR920 – медный 24GE и модульный блок питания 4-10GE |
ASR-920-ЛОТОК ВЕНТИЛЯТОРА | Модуль для вентиляторов Cisco ASR 920 |
А920-ЛОТОК ДЛЯ ВЕНТИЛЯТОРОВ-CC | Cisco ASR 920 Модуль вентиляторов с конформным покрытием |
ASR-920-FAN-F | ASR920 Вентилятор для стационарных шасси |
АСР-920-ВЕНТИЛЯТОР-М | Вентилятор ASR920 для модульного шасси |
А920-ПВР400-А | Блок питания Cisco ASR 920 400 Вт переменного тока |
А920-ПВР400-Д | Блок питания постоянного тока Cisco ASR 920 400 Вт |
ASR-920-PWR-A | Источник питания переменного тока ASR920 |
ASR-920-PWR-D | Блок питания постоянного тока ASR920 |
ASR920-PWR-BLNK | ASR 920 Заглушка блока питания |
ASR920-PWR-БЛАНК | ASR920 Блок питания Глухая крышка |
А900-ИМА-БЛАНК | ASR 900 Интерфейсный модуль Type-A Глухая крышка |
