Маршрутизатор служб агрегирования (ASR) Cisco ASR серии 920 — это полнофункциональная платформа конвергентного доступа, предназначенная для экономичного предоставления услуг проводной и беспроводной связи. Эти высокотемпературные маршрутизаторы с высокой пропускной способностью, малым форм-фактором и низким энергопотреблением оптимизированы для мобильных транспортных сетей и бизнес-приложений. Маршрутизатор Cisco ASR 920 предоставляет полный и масштабируемый набор функций VPN уровня 2 (L2VPN) и VPN уровня 3 (L3VPN) в компактном корпусе. Это также позволяет поставщикам услуг развертывать VPN-сервисы на основе многопротокольной коммутации меток (MPLS) на уровне доступа.

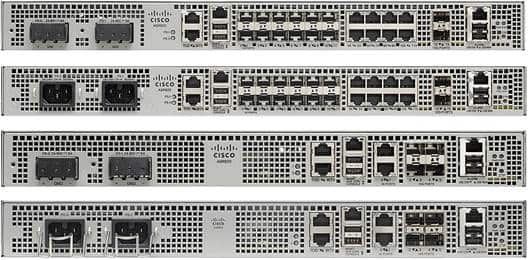

Коммутаторы Cisco ASR серии 920 имеют несколько моделей с разной плотностью портов, в том числе следующие модели с более низкой плотностью портов:
Cisco ASR серии 920 (номер по каталогу: ASR-920-12CZ-A)
Cisco ASR серии 920 (номер по каталогу: ASR-920-12CZ-D)
Cisco ASR серии 920 (номер по каталогу: ASR-920-4SZ-A)
Cisco ASR серии 920 (номер по каталогу: ASR-920-4SZ-D)
Коммутаторы Cisco ASR серии 920 оснащены ключевыми функциями Carrier Ethernet, которые упрощают работу в сети; Вы можете использовать их для премиум-сервисов с расширенными соглашениями об уровне обслуживания (SLA). Дополнительная функция оплаты по мере роста и модель активации услуг делают Cisco ASR серии 920 гибкими и экономичными.
Таблица 1. Технические характеристики маршрутизаторов Cisco ASR-920-12CZ и Cisco ASR-920-4SZ
Спецификация | ASR-920-12CZ-A/ASR-920-12CZ-D | ASR-920-4SZ-A/ASR-920-4SZ-D |
РазмерШирина x Глубина x Высота | 17,5 x 9,25 x 1,75 дюйма | 15,5 x 9,25 x 1,75 дюйма |
Вес | ASR-920-12CZ-A: 3,80 кг ASR-920-12CZ-D: 3,54 кг | ASR-920-4SZ-A: 3,50 кг ASR-920-4SZ-D: 3,22 кг |
Стоечный блок | Один RU | Один RU |
Воздушный поток | Спереди назад | Спереди назад |
Кабельный доступ | Доступ к кабелю спереди | Доступ к кабелю спереди |
Пропускная способность системы | 32 Гбит/с | 42 Гбит/с |
Электропитание | ||
Модульность | Никакой | Никакой |
Излишний | Да | Да |
Переменный ток | Да | Да |
Спецификация мощности | 115 Вт | 105 Вт |
Постоянный ток | Да | Да |
Спецификация мощности | 110 Вт | 105 Вт |
Рабочая температура | От –40ºC до 70ºC Заметка —При использовании Smart SFP системы не должны работать при температуре выше 40º C.
Заметка —Диапазон температур будет отличаться для поддерживаемых SFP/SFP+, установленных на маршрутизаторе. Более подробную информацию см. в соответствующей документации по SFP/SFP+. | От –40ºC до 70ºC Заметка —При использовании Smart SFP системы не должны работать при температуре выше 40º C.
Заметка —Диапазон температур будет отличаться для поддерживаемых SFP/SFP+, установленных на маршрутизаторе. Более подробную информацию см. в соответствующей документации по SFP/SFP+. |
Сигнализации | —4 входа сигнализации с сухими контактами (нормально разомкнутые) —Светодиодные индикаторы для критических, основных и второстепенных аварийных сигналов | —4 входа сигнализации с сухими контактами (нормально разомкнутые) —Светодиодные индикаторы для критических, основных и второстепенных аварийных сигналов |
Поддержка TDM | Никакой | Никакой |
Вариант крепления | —Передняя или задняя направляющая 19 дюймов или 23 дюйма —Шкаф ETSI 300 мм —Настенное крепление (с возможностью бокового монтажа). Заметка Для получения дополнительной информации см. раздел Настенный монтаж маршрутизатора Cisco ASR серии 920, стр. 3-9 . | —Передняя или задняя направляющая 19 дюймов или 23 дюйма —Шкаф ETSI 300 мм —Настенное крепление (с возможностью бокового монтажа) Заметка Для получения дополнительной информации см. раздел Настенный монтаж маршрутизатора Cisco ASR серии 920, стр. 3-9 . |
Конфигурация портов | 12x1G и 2x10G/1G портов | 2x1G и 4x10G/1G порты |
Нумерация портов | 4x1G SFP – Порт [0:3] Комбинированный 8x1G — порт [4:11] 2x10G – Порт [12-13] | 2x1G медь – порт [0:1] 4x10G – Порт [2-5] |
Комбинированные порты | Порты с 4 по 11 являются комбинированными портами | Нет комбинированных портов |
Светодиоды медных портов | Светодиодная индикация связи/активности/дуплексной светодиодной индикации | Светодиодная индикация связи/активности/дуплексной светодиодной индикации |
Датчики температуры | Четыре датчика температуры | Три датчика температуры |
БИТС/ТД | Внешние порты для BITS/TOD | Внешние порты для BITS/TOD |
Таблица 1. Маршрутизатор Cisco ASR-920-12CZ и Cisco ASR-920-4SZ Информация для заказа
Номер детали | Описание |
Маршрутизатор Cisco ASR 920 | |
ASR-920-12CZ-A | Серия Cisco ASR920 – 12GE и 2-10GE – модель переменного тока |
ASR-920-12CZ-D | Серия Cisco ASR920 – 12GE и 2-10GE – модель постоянного тока |
АСР-920-4СЗ-А | Серия Cisco ASR920 – 2GE и 4-10GE – модель переменного тока |
ASR-920-4SZ-D | Серия Cisco ASR920 – 2GE и 4-10GE – модель постоянного тока |
Аксессуары ASR 920 | |
A920-RCKMT-ETSI | Возможность монтажа в стойку ETSI для Cisco ASR 920 |
А920-РККМТ-19 | EIA 19" для монтажа в стойку Опция для Cisco ASR 920 |
А920-РККМТ-23 | EIA 23" для монтажа в стойку Опция для Cisco ASR 920 |
A920-RCKMT-C-ETSI | Опция для монтажа в стойку ETSI для Cisco ASR 920 Compact |
А920-RCKMT-C-19 | EIA 19" для монтажа в стойку Опция для Cisco ASR 920 Compact |
А920-RCKMT-C-23 | EIA 23" для монтажа в стойку Опция для Cisco ASR 920 Compact |
Gigabit Ethernet SFP | |
GLC-SX-MM-RGD | Многорежимный защищенный SFP 1000 Мбит/с |
GLC-LX-SM-RGD | 1000 Мбит/с одномодовый защищенный SFP |
GLC-ZX-SM-RGD | 1000BASE-ZX Одномодовый защищенныйSFP |
GLC-BX-D= | 1000BASE-BX SFP, 1490 нм |
GLC-BX-U= | 1000BASE-BX SFP, 1310 нм |
GLC-EX-SMD | GE SFP, LC разъем, EX приемопередатчик |
GLC-SX-MMD | Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, стакан |
GLC-LH-SMD | Модуль приемопередатчика 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM |
GLC-ZX-SMD | Модуль приемопередатчика 1000BASE-ZX SFP, SMF, 1550 нм, стакан |
SFP-GE-T | 1000BASE-T SFP (NEBS 3 ESD) |
SFP-GE-L | 1000BASE-LX/LH SFP (DOM) |
СФП-ГЕ-С | 1000BASE-SX SFP (DOM) |
СФП-ГЕ-З | 1000BASE-ZX Gigabit Ethernet SFP (DOM) |
GLC-BX40-U-I | 1000BASE-BX40 SFP, 1310НМ |
GLC-BX40-D-I | 1000BASE-BX40 SFP, 1550НМ |
GLC-BX40-DA-I | 1000BASE-BX40 SFP, 1490НМ |
GLC-BX80-U-I | 1000BASE-BX80 SFP, 1490 НМ |
GLC-BX80-D-I | 1000BASE-BX80 SFP, 1570НМ |
Гигабитный Ethernet Цветные SFP | |
CWDM-SFP-xxxx= | CWDM "xxxx" NM SFP Gigabit Ethernet и 1G/2G FC |
DWDM-SFP-xxxx= | DWDM SFP xxxx.xx нм SFP (100 ГГц грид ITU) |
Цветные TenGigabit Ethernet SFP | |
DWDM-SFP10G-xx.xx | DWDM SFP+ |
CWDM-SFP10G-xxxx | 8 длин волн CWDM оптика SFP+ |
Десять Gigabit Ethernet SFP+ | |
СФП-10Г-СР | Модуль 10GBASE-SR SFP |
СФП-10Г-ЛР | Модуль 10GBASE-LR SFP |
SFP-10G-LRM | Модуль SFP 10GBAS-LRM |
SFP-H10GB-CUxM | Кабель 10GBASE-CU SFP+ x измеритель |
СФП-10Г-ЭР | Модуль SFP 10GBAS-ER |
SFP-10G-ZR | Модуль Cisco 10GBASE-ZR SFP10G для SMF |
SFP-10G-SR-X | Модуль 10GBASE-SR SFP для расширенного диапазона температур |
SFP-10G-LR-X | Модуль 10GBASE-LR SFP для расширенного диапазона температур |
SFP-10G-BXD-I | SFP+ двунаправленный на 10 км, вниз по течению |
SFP-10G-BXU-I | SFP+ двунаправленный на 10 км, вверх по течению |
SFP-10G-BX40D-I | SFP+ Двунаправленный на 40 км, вниз по течению |
СФП-10Г-БС40У-И | SFP+ двунаправленный на 40 км, вверх по течению |
