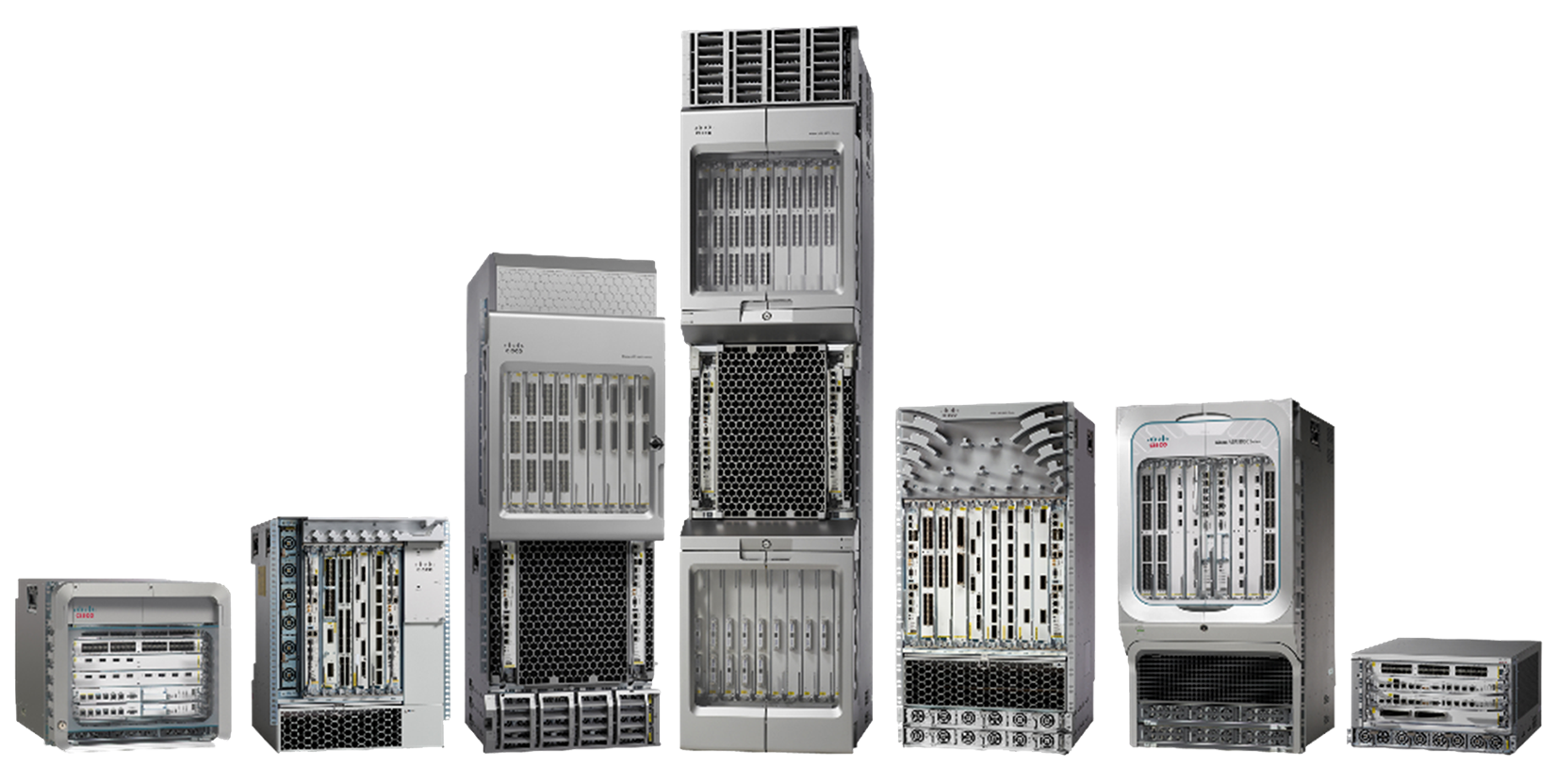

Маршрутизаторы Cisco ASR 9000 Series Aggregation Services Routers (ASR 9000 Series) представляют собой новую захватывающую парадигму в области маршрутизации на периферии и ядро, отличающуюся исключительной масштабируемостью, надежностью операторского класса, экологически безопасным дизайном, невероятной гибкостью и привлекательным соотношением цены и производительности. Серия Cisco ASR 9000 имеет широкий ассортимент продуктов, начиная от Cisco ASR 9001 (2 стоечных модуля [2RU]) и заканчивая Cisco ASR 9922 (44RU), при этом каждая система разработана для обеспечения подлинной надежности операторского класса с использованием операционной системы Cisco IOS XR, комплексного резервирования системы и полного набора схем отказоустойчивости сети. Наконец, коммутаторы Cisco ASR серии 9000 предназначены для упрощения и улучшения аспектов эксплуатации и развертывания сетей предоставления услуг.
Маршрутизаторы Cisco ASR серии 9000 Aggregation Services обеспечивают непревзойденную скорость до 400 Gigabit Ethernet с масштабированием и высокой плотностью. Маршрутизаторы Cisco серий ASR 9000 и ASR 9900 предоставляют гибкие возможности для портов высокой плотности 1 Gigabit Ethernet, 10 Gigabit Ethernet, 25 Gigabit Ethernet, 40 Gigabit Ethernet, 100 Gigabit Ethernet и 400 Gigabit Ethernet без необходимости полной замены корпуса. Эти линейные карты, предлагаемые в базовой и расширенной конфигурациях, дополняются неблокируемой матрицей (на RSP для маршрутизаторов Cisco ASR 9006, ASR 9010, ASR 9906, ASR 9910 и ASR 9904 и на отдельных платах матрицы для маршрутизаторов Cisco ASR 9906, ASR 9910, ASR 9912 и ASR 9922), а также инновационной объединительной платой. тепловая и силовая инфраструктура на шасси.
Таблица 1. Cisco ASR 9912 и ASR 9922
Спецификация | Модель | |
Cisco ASR 9912 | Cisco ASR 9922 | |
Категории | ||
Физические характеристики | Высота: 52,5 дюйма (1333.5 мм) (30 РУБ) Ширина: 17,60 дюйма (447.04 мм) Глубина: ● С дверью: 30,03 дюйма. (762.76 мм) ● Без дверей: 29,25 дюйма. (742.95мм) Вес: ●231,25 фунта (105,11 кг) (3 PEM и шасси) ●389,55 фунта (177,07 кг) (3 модуля PEM, 2 модуля вентиляторов, 2 модуля RP2 и 5 карт для комплектации ткани 2) | Высота: 77 дюймов. (1955.4 мм) (44 РУБ) Ширина: 17,60 дюйма (447.04 мм) Глубина: ● С дверями: 30,68 дюйма. (779.27 мм) ● Без дверей: 30,19 дюйма. (766.82 мм) Вес: ●413 фунтов (187,73 кг) (4 PEM и шасси) ●639,5 фунта (290,7 кг) (2 RP2, 7 тканевых карт 2, 4 вентиляторных лотка и 4 PEM) |
Ориентация слота | Вертикальный | Вертикальный |
Cisco ASR серии 9000 RSP | RSP разделены на карты процессора маршрутизации и коммутационной сети | RSP разделены на карты процессора маршрутизации и коммутационной сети |
Процессор маршрутов | Два резервных процессора маршрутов в 2 слотах | Два резервных процессора маршрутов в 2 слотах |
Тканевые карточки | 6 + 1 резервные тканевые карты | 6 + 1 резервные тканевые карты |
Линейные карты Cisco ASR серии 9000 | 10 слотов для линейных карт | 20 слотов для линейных карт |
Компоненты "Commons" | 2 процессора маршрутизации 7 тканевых карточек 2 вентиляторных лотка 3 PEM (постоянного или переменного тока) 1 центральный фильтр вентилятора, 2 боковых фильтра вентилятора | 2 процессора маршрутизации 7 тканевых карточек 4 вентиляторных лотка 4 PEM (постоянного или переменного тока) 1 центральный фильтр вентилятора, 2 боковых фильтра вентилятора |
Надежность и доступность | Резервирование коммутационной сети Резервирование вентилятора Резервирование кормов Резервирование источника питания Избыточность процессора маршрутов Резервирование программного обеспечения | Резервирование коммутационной сети Резервирование вентилятора Резервирование кормов Резервирование источника питания Избыточность процессора маршрутов Резервирование программного обеспечения |
Монтаж в стойку | 19-дюймовый. 21- и 23-дюймовые. Адаптеры в наличии | 19-дюймовый. 21- и 23-дюймовые. Адаптеры в наличии |
Монтаж в шкаф | Да Примечание: Двери не рекомендуются в закрытых шкафах | Да Примечание: Двери не рекомендуются в закрытых шкафах |
Настенный монтаж | Нет | Нет |
Воздушный поток | Спереди назад | Спереди назад |
Производительность | ||
Ткань | Семь слотов для коммутационных плат: ● Поддержка резервирования 6 + 1 ● Работа в активном/активном неблокирующем режиме ● Встроенная функция сервис-интеллекта и приоритизации трафика | Семь слотов для коммутационных плат: ● Поддерживает резервирование 6 + 1 ● Работа в активном/активном неблокирующем режиме ● Встроенная функция сервис-интеллекта и приоритизации трафика |
Термический | Два вентиляторных лотка: ● 12 высокоэффективных вентиляторов на лоток ● Вентиляторы с регулируемой скоростью вращения для оптимальных тепловых характеристик ● Нет единой точки отказа | Четыре вентиляторных лотка: ● 12 высокоэффективных вентиляторов на лоток ● Вентиляторы с регулируемой скоростью вращения для оптимальных тепловых характеристик ● Нет единой точки отказа |
Сила | ||
Модульность | Оплата мощности по мере роста для будущей масштабируемости, доступная в сетях переменного и постоянного тока Несколько типов силовых модулей: ● Силовые модули переменного тока мощностью 6 кВт и 3 кВт ● Силовые модули постоянного тока мощностью 4,4 кВт и 2,1 кВт Примечание: Смешивание модулей переменного и постоянного тока не поддерживается | Оплата мощности по мере роста для будущей масштабируемости, доступная в сетях переменного и постоянного тока Несколько типов силовых модулей: ● Силовые модули переменного тока мощностью 6 кВт и 3 кВт ● Силовые модули постоянного тока мощностью 4,4 кВт и 2,1 кВт Примечание: Смешивание модулей переменного и постоянного тока не поддерживается |
Избыточность | ● Переменный ток: резервирование по N+N ● Постоянный ток: резервирование N+1 ● Резервирование силового модуля ● Резервирование канала A/B ● Избыточность PEM | ● Переменный ток: резервирование по N+N ● Постоянный ток: резервирование N+1 ● Резервирование силового модуля ● Резервирование канала A/B ● Избыточность PEM |
Зоны мощности | Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки | Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки |
Подводимая мощность | Диапазон переменного тока по всему миру (200–240 В; 50–60 Гц; 16 А макс.) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинал 50 А, максимум 60 А) | Диапазон переменного тока по всему миру (200–240 В; 50–60 Гц; 16 А макс.) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинал 50 А, максимум 60 А) |
Воздушный поток силового модуля | Спереди назад | Спереди назад |
Таблица 1. Информация для заказа аппаратного обеспечения корпуса для модульных маршрутизаторов ASR серии 9000
Номер для заказа | Описание функции |
АСР-9922 | ASR 9922 Шасси со слотом для 20 линейных карт, 44 RU |
АСР-9912 | ASR 9912 Шасси со слотом для 10-линейной карты, 30 RU |
АСР-9910 | ASR 9910 Шасси со слотом для 8-линейных карт, 21 RU |
АСР-9906 | ASR 9906 Шасси с 4 слотами для линейных карт, 14 RU |
АСР-9904 | ASR 9904 Шасси с 2 слотами для линейных карт, 6 RU |
АСР-9010-СИС | ASR 9010 Шасси со слотом для 8-линейных карт, 21 RU |
АСР-9006-СИС | ASR 9006 Шасси со слотом для 4-линейных карт, 10 RU |
