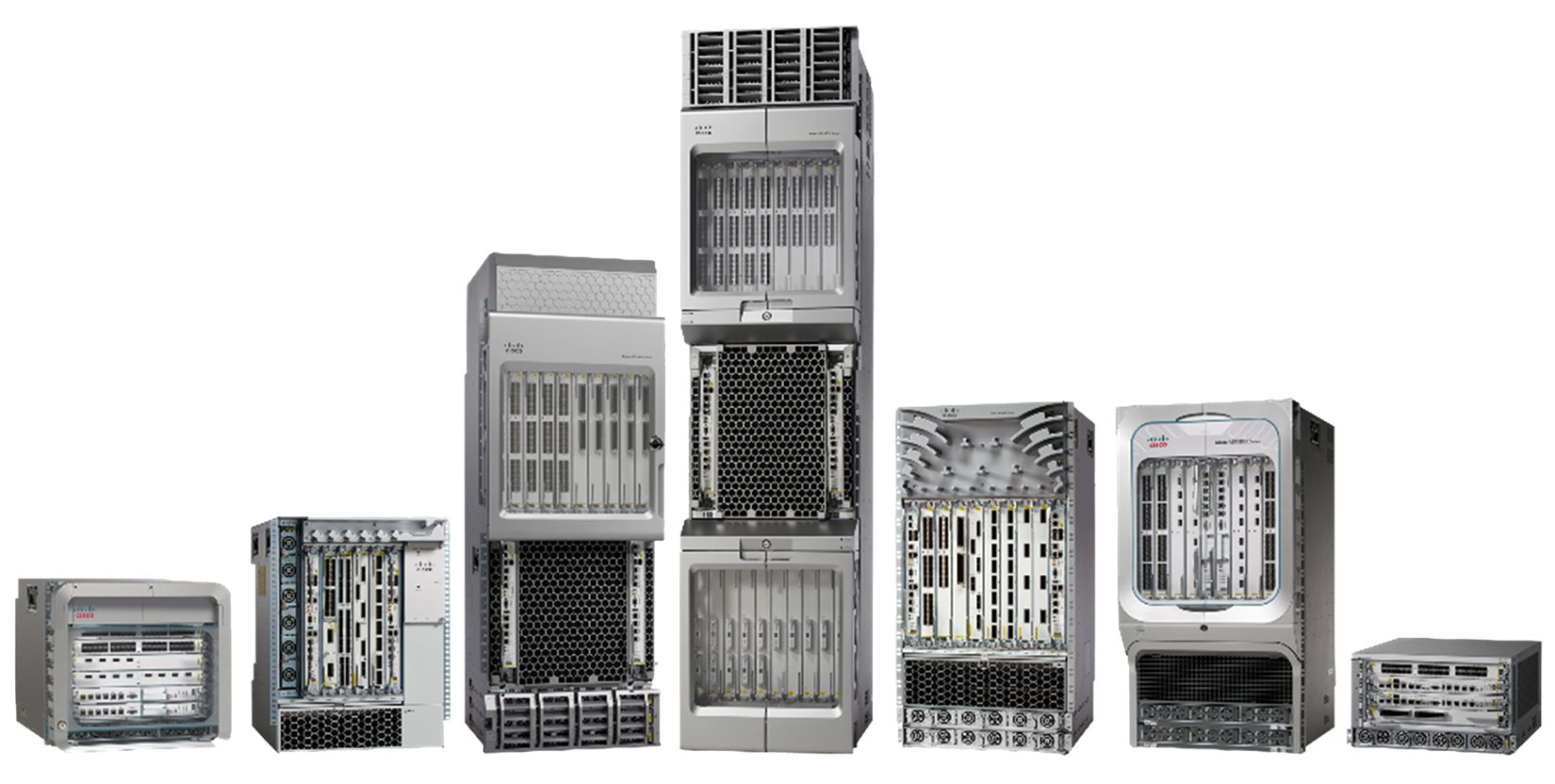

Маршрутизаторы Cisco ASR 9000 Series Aggregation Services Routers (ASR 9000 Series) представляют собой новую захватывающую парадигму в области маршрутизации на периферии и ядро, отличающуюся исключительной масштабируемостью, надежностью операторского класса, экологически безопасным дизайном, невероятной гибкостью и привлекательным соотношением цены и производительности. Серия Cisco ASR 9000 имеет широкий ассортимент продуктов, начиная от Cisco ASR 9001 (2 стоечных модуля [2RU]) и заканчивая Cisco ASR 9922 (44RU), при этом каждая система разработана для обеспечения подлинной надежности операторского класса с использованием операционной системы Cisco IOS XR, комплексного резервирования системы и полного набора схем отказоустойчивости сети. Наконец, коммутаторы Cisco ASR серии 9000 предназначены для упрощения и улучшения аспектов эксплуатации и развертывания сетей предоставления услуг.
Маршрутизаторы Cisco ASR серии 9000 Aggregation Services обеспечивают непревзойденную скорость до 400 Gigabit Ethernet с масштабированием и высокой плотностью. Маршрутизаторы Cisco серий ASR 9000 и ASR 9900 предоставляют гибкие возможности для портов высокой плотности 1 Gigabit Ethernet, 10 Gigabit Ethernet, 25 Gigabit Ethernet, 40 Gigabit Ethernet, 100 Gigabit Ethernet и 400 Gigabit Ethernet без необходимости полной замены корпуса. Эти линейные карты, предлагаемые в базовой и расширенной конфигурациях, дополняются неблокируемой матрицей (на RSP для маршрутизаторов Cisco ASR 9006, ASR 9010, ASR 9906, ASR 9910 и ASR 9904 и на отдельных платах матрицы для маршрутизаторов Cisco ASR 9906, ASR 9910, ASR 9912 и ASR 9922), а также инновационной объединительной платой. тепловая и силовая инфраструктура на шасси.
Таблица 1. Cisco ASR 9906 и ASR 9910
Спецификация | Модель | |
Cisco ASR 9906 | Cisco ASR 9910 | |
Категории | ||
Физические характеристики | Высота: 24,39 дюйма. (619.50мм) (14RU) Ширина: 17,60 дюйма (447.04 мм) Глубина: 31,45 дюйма (798.83 мм) Вес: ● 131,5 фунта (59,65 кг) (шасси с 1 PEM) ● 212,5 фунта (96,4 кг) (2 вентиляторных лотка, 2 RSP, 5 тканевых плат, 1 PEM) | Высота: 36,69 дюйма (931.9мм) (21RU) Ширина: 17,60 дюйма (447.04 мм) Глубина: ● С воздушным отражателем: 39,63 дюйма. (1006,6 мм) ● Без воздушного отражателя: 30,41 дюйма. (772,4 мм) Вес: ● 170 фунтов (77,27 кг) (шасси с 2 PEM) ● 302,25 фунта (137,38 кг) (2 вентиляторных лотка, 2 RSP, 5 тканевых плат, 2 PEM) |
Ориентация слота | Вертикальный | Вертикальный |
Cisco ASR серии 9000 RSP | Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах | Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах |
Ткань | 6 + 1 резервных коммутационных сетей (2 расположены на RSP, 5 на выделенных платах коммутационной матрицы) | 6 + 1 резервные ткани (2 расположены на RSP, 5 на специальных платах коммутационной матрицы) |
Линейные карты Cisco ASR серии 9000 | 4 слота для линейных карт | 8 слотов для линейных карт |
Компоненты "Commons" | 2 ПСП 5 карточек из ткани 2 вентиляторных лотка 1 PEM (постоянный или переменный ток) 1 фильтр вентилятора | 2 ПСП 5 карточек из ткани 2 вентиляторных лотка 2 PEM (постоянного или переменного тока) 1 фильтр вентилятора |
Надежность и доступность | Резервирование коммутационной сети Резервирование вентилятора Резервирование кормов Резервирование источника питания Избыточность процессора маршрутов Резервирование программного обеспечения | Резервирование коммутационной сети Резервирование вентилятора Резервирование кормов Резервирование источника питания Избыточность процессора маршрутов Резервирование программного обеспечения |
Монтаж в стойку | 19-дюймовый. 21- и 23-дюймовые. Адаптеры в наличии Доступны скользящие рельсы для 4-стоечных стоек | 19-дюймовый. 21- и 23-дюймовые. Адаптеры в наличии Доступны скользящие рельсы для 4-стоечных стоек |
Монтаж в шкаф | Да | Да |
Настенный монтаж | Нет | Нет |
Воздушный поток | Спереди назад | Спереди назад |
Производительность | ||
Ткань | Один на RSP и пять выделенных слотов для коммутационных плат: ● Поддержка резервирования 6 + 1 ● Работа в активном/активном неблокирующем режиме ● Встроенные функции сервис-интеллекта и приоритизации трафика | Один на RSP и пять выделенных слотов для коммутационных плат: ● Поддержка резервирования 6 + 1 ● Работа в активном/активном неблокирующем режиме ● Встроенные функции сервис-интеллекта и приоритизации трафика |
Термический | Два вентиляторных лотка: ● 7 высокоэффективных вентиляторов на лоток ● Вентиляторы с регулируемой частотой вращения для оптимальных тепловых характеристик ● Отсутствие единой точки отказа | Два вентиляторных лотка: ● 12 высокоэффективных вентиляторов на лоток ● Вентиляторы с регулируемой частотой вращения для оптимальных тепловых характеристик ● Отсутствие единой точки отказа |
Сила | ||
Модульность | Оплата мощности по мере роста для будущей масштабируемости, доступная в сетях переменного и постоянного тока. Несколько типов силовых модулей: ● Силовые модули переменного тока мощностью 6 кВт ● Силовые модули постоянного тока мощностью 4,4 кВт Примечание: Смешивание модулей переменного и постоянного тока не поддерживается | Оплата мощности по мере роста для будущей масштабируемости, доступная в сетях переменного и постоянного тока. Несколько типов силовых модулей: ● Силовые модули переменного тока мощностью 6 кВт ● Силовые модули постоянного тока мощностью 4,4 кВт Примечание: Смешивание модулей переменного и постоянного тока не поддерживается |
Избыточность | ● Переменный ток: резервирование по N+N ● Постоянный ток: резервирование N+1 ● Резервирование силового модуля ● Резервирование канала A/B ● Резервирование PEM | ● Переменный ток: резервирование по N+N ● Постоянный ток: резервирование N+1 ● Резервирование силового модуля ● Резервирование канала A/B ● Резервирование PEM |
Зоны мощности | Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки | Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки |
Подводимая мощность | Диапазон переменного тока по всему миру (200–240 В; 50–60 Гц; 16 А макс.) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинал 50 А, максимум 60 А) | Диапазон переменного тока по всему миру (200–240 В; 50–60 Гц; 16 А макс.) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинал 50 А, максимум 60 А) |
Воздушный поток силового модуля | Спереди назад | Спереди назад |
Таблица 1. Cisco ASR 9906 и ASR 9910
Спецификация | Модель | |
Cisco ASR 9906 | Cisco ASR 9910 | |
Категории | ||
Физические характеристики | Высота: 24,39 дюйма. (619.50мм) (14RU) Ширина: 17,60 дюйма (447.04 мм) Глубина: 31,45 дюйма (798.83 мм) Вес: ● 131,5 фунта (59,65 кг) (шасси с 1 PEM) ● 212,5 фунта (96,4 кг) (2 вентиляторных лотка, 2 RSP, 5 тканевых плат, 1 PEM) | Высота: 36,69 дюйма (931.9мм) (21RU) Ширина: 17,60 дюйма (447.04 мм) Глубина: ● С воздушным отражателем: 39,63 дюйма. (1006,6 мм) ● Без воздушного отражателя: 30,41 дюйма. (772,4 мм) Вес: ● 170 фунтов (77,27 кг) (шасси с 2 PEM) ● 302,25 фунта (137,38 кг) (2 вентиляторных лотка, 2 RSP, 5 тканевых плат, 2 PEM) |
Ориентация слота | Вертикальный | Вертикальный |
Cisco ASR серии 9000 RSP | Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах | Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах |
Ткань | 6 + 1 резервных коммутационных сетей (2 расположены на RSP, 5 на выделенных платах коммутационной матрицы) | 6 + 1 резервные ткани (2 расположены на RSP, 5 на специальных платах коммутационной матрицы) |
Линейные карты Cisco ASR серии 9000 | 4 слота для линейных карт | 8 слотов для линейных карт |
Компоненты "Commons" | 2 ПСП 5 карточек из ткани 2 вентиляторных лотка 1 PEM (постоянный или переменный ток) 1 фильтр вентилятора | 2 ПСП 5 карточек из ткани 2 вентиляторных лотка 2 PEM (постоянного или переменного тока) 1 фильтр вентилятора |
Надежность и доступность | Резервирование коммутационной сети Резервирование вентилятора Резервирование кормов Резервирование источника питания Избыточность процессора маршрутов Резервирование программного обеспечения | Резервирование коммутационной сети Резервирование вентилятора Резервирование кормов Резервирование источника питания Избыточность процессора маршрутов Резервирование программного обеспечения |
Монтаж в стойку | 19-дюймовый. 21- и 23-дюймовые. Адаптеры в наличии Доступны скользящие рельсы для 4-стоечных стоек | 19-дюймовый. 21- и 23-дюймовые. Адаптеры в наличии Доступны скользящие рельсы для 4-стоечных стоек |
Монтаж в шкаф | Да | Да |
Настенный монтаж | Нет | Нет |
Воздушный поток | Спереди назад | Спереди назад |
Производительность | ||
Ткань | Один на RSP и пять выделенных слотов для коммутационных плат: ● Поддержка резервирования 6 + 1 ● Работа в активном/активном неблокирующем режиме ● Встроенные функции сервис-интеллекта и приоритизации трафика | Один на RSP и пять выделенных слотов для коммутационных плат: ● Поддержка резервирования 6 + 1 ● Работа в активном/активном неблокирующем режиме ● Встроенные функции сервис-интеллекта и приоритизации трафика |
Термический | Два вентиляторных лотка: ● 7 высокоэффективных вентиляторов на лоток ● Вентиляторы с регулируемой частотой вращения для оптимальных тепловых характеристик ● Отсутствие единой точки отказа | Два вентиляторных лотка: ● 12 высокоэффективных вентиляторов на лоток ● Вентиляторы с регулируемой частотой вращения для оптимальных тепловых характеристик ● Отсутствие единой точки отказа |
Сила | ||
Модульность | Оплата мощности по мере роста для будущей масштабируемости, доступная в сетях переменного и постоянного тока. Несколько типов силовых модулей: ● Силовые модули переменного тока мощностью 6 кВт ● Силовые модули постоянного тока мощностью 4,4 кВт Примечание: Смешивание модулей переменного и постоянного тока не поддерживается | Оплата мощности по мере роста для будущей масштабируемости, доступная в сетях переменного и постоянного тока. Несколько типов силовых модулей: ● Силовые модули переменного тока мощностью 6 кВт ● Силовые модули постоянного тока мощностью 4,4 кВт Примечание: Смешивание модулей переменного и постоянного тока не поддерживается |
Избыточность | ● Переменный ток: резервирование по N+N ● Постоянный ток: резервирование N+1 ● Резервирование силового модуля ● Резервирование канала A/B ● Резервирование PEM | ● Переменный ток: резервирование по N+N ● Постоянный ток: резервирование N+1 ● Резервирование силового модуля ● Резервирование канала A/B ● Резервирование PEM |
Зоны мощности | Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки | Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки |
Подводимая мощность | Диапазон переменного тока по всему миру (200–240 В; 50–60 Гц; 16 А макс.) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинал 50 А, максимум 60 А) | Диапазон переменного тока по всему миру (200–240 В; 50–60 Гц; 16 А макс.) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинал 50 А, максимум 60 А) |
Воздушный поток силового модуля | Спереди назад | Спереди назад |
