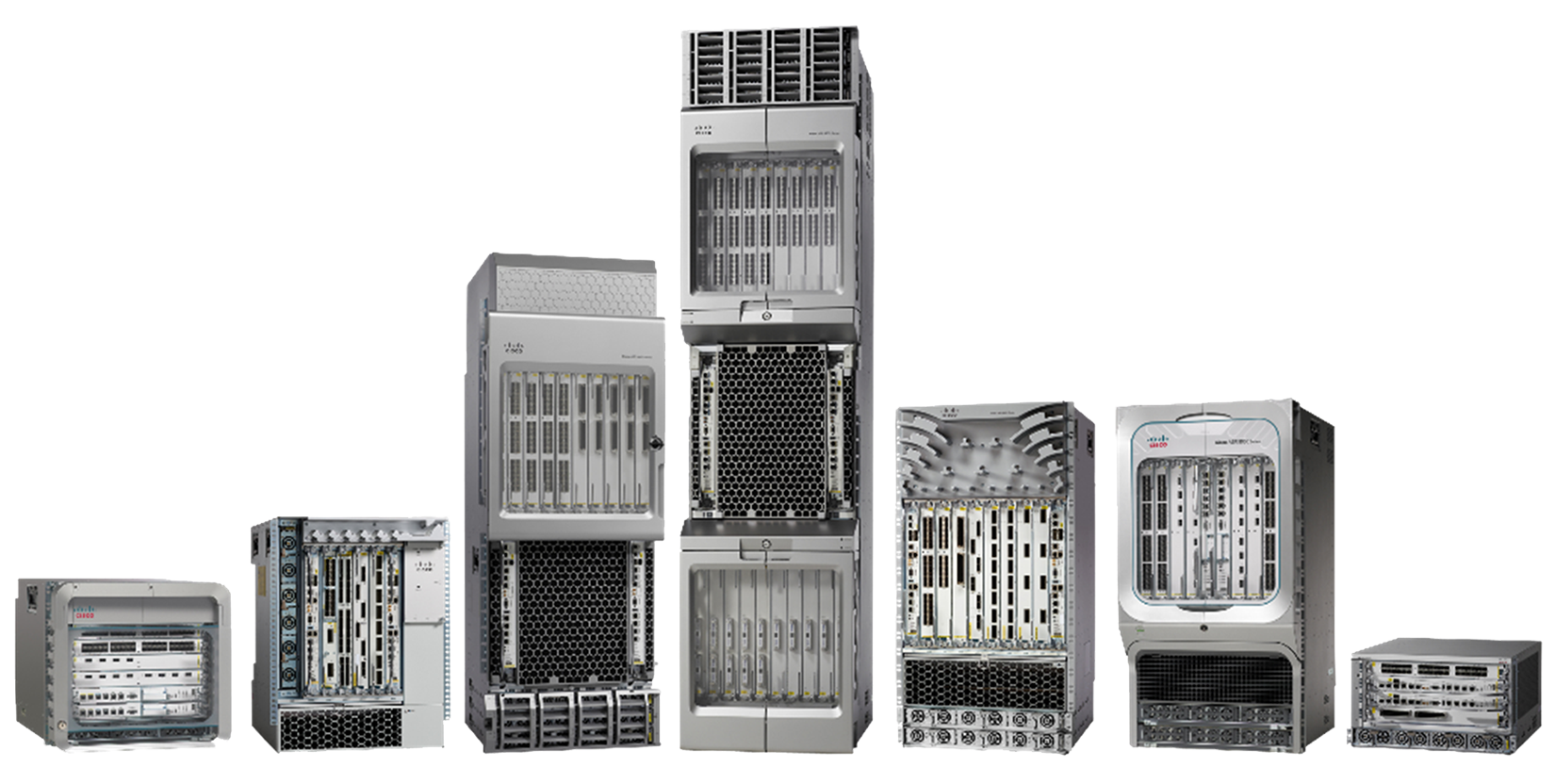

Маршрутизаторы Cisco ASR 9000 Series Aggregation Services Routers (ASR 9000 Series) представляют собой новую захватывающую парадигму в области маршрутизации на периферии и ядро, отличающуюся исключительной масштабируемостью, надежностью операторского класса, экологически безопасным дизайном, невероятной гибкостью и привлекательным соотношением цены и производительности. Серия Cisco ASR 9000 имеет широкий ассортимент продуктов, начиная от Cisco ASR 9001 (2 стоечных модуля [2RU]) и заканчивая Cisco ASR 9922 (44RU), при этом каждая система разработана для обеспечения подлинной надежности операторского класса с использованием операционной системы Cisco IOS XR, комплексного резервирования системы и полного набора схем отказоустойчивости сети. Наконец, коммутаторы Cisco ASR серии 9000 предназначены для упрощения и улучшения аспектов эксплуатации и развертывания сетей предоставления услуг.
Маршрутизаторы Cisco ASR серии 9000 Aggregation Services обеспечивают непревзойденную скорость до 400 Gigabit Ethernet с масштабированием и высокой плотностью. Маршрутизаторы Cisco серий ASR 9000 и ASR 9900 предоставляют гибкие возможности для портов высокой плотности 1 Gigabit Ethernet, 10 Gigabit Ethernet, 25 Gigabit Ethernet, 40 Gigabit Ethernet, 100 Gigabit Ethernet и 400 Gigabit Ethernet без необходимости полной замены корпуса. Эти линейные карты, предлагаемые в базовой и расширенной конфигурациях, дополняются неблокируемой матрицей (на RSP для маршрутизаторов Cisco ASR 9006, ASR 9010, ASR 9906, ASR 9910 и ASR 9904 и на отдельных платах матрицы для маршрутизаторов Cisco ASR 9906, ASR 9910, ASR 9912 и ASR 9922), а также инновационной объединительной платой. тепловая и силовая инфраструктура на шасси.
Таблица 1. Cisco ASR 9904
Спецификация | Модель |
Cisco ASR 9904 | |
Категории | |
Физические характеристики | Высота: 10,38 дюйма. (263,65x мм) (6 РУБ) Ширина: 17,57 дюйма (446.28 мм) Глубина: 25,02 дюйма (635.51 мм) Вес: ● 62 фунта (28,2 кг) (V2 PEM И шасси) ● 51,84 кг (114,05 фунта) (2 RSP, вентиляторный лоток, PEM) |
Ориентация слота | Горизонтальный |
Cisco ASR серии 9000 RSP | Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах |
Ткань | – |
Линейные карты Cisco ASR серии 9000 | 2 слота для линейных карт |
Компоненты "Commons" | 2 ПСП 1 вентиляторный лоток 1 PEM (постоянный или переменный ток) 1 фильтр вентилятора |
Надежность и доступность | Резервирование коммутационной сети Резервирование кормов Резервирование источника питания Избыточность процессора маршрутов Резервирование программного обеспечения |
Монтаж в стойку | 19-дюймовый. 21- и 23-дюймовые. Адаптеры в наличии Примечание: Минимум 17,75 дюйма. Отверстие между столбами необходимо для правильной эксплуатации. |
Монтаж в шкаф | Да |
Настенный монтаж | Нет |
Воздушный поток | Справа налево, спереди назад с перегородкой |
Производительность | |
Ткань | Один на RSP: ● Активный/активный неблокирующий режим работы в конфигурации с двойным резервированием RSP ● Полное резервирование в конфигурации с двойным резервированием RSP ● Встроенные функции сервис-интеллекта и приоритизации трафика |
Термический | Один поддон вентилятора: ● 12 высокоэффективных вентиляторов на лоток ● Вентиляторы с регулируемой частотой вращения для оптимальных тепловых характеристик |
Сила | |
Модульность | Оплата мощности по мере роста для будущей масштабируемости, доступная в сетях переменного и постоянного тока. Несколько типов силовых модулей: ● Модуль питания переменного тока мощностью 3 кВт ● Силовой модуль постоянного тока мощностью 2,1 кВт Примечание: Смешивание модулей переменного и постоянного тока не поддерживается |
Избыточность | ● Переменный ток: резервирование по N+N ● Постоянный ток: резервирование N+1 ● Резервирование силового модуля ● Резервирование канала A/B |
Зоны мощности | Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки |
Подводимая мощность | Диапазон переменного тока по всему миру (200–240 В; 50–60 Гц; 16 А макс.) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинал 50 А, максимум 60 А) |
Воздушный поток силового модуля | Спереди назад |
Таблица 1. Информация для заказа аппаратного обеспечения корпуса для модульных маршрутизаторов ASR серии 9000
Номер для заказа | Описание функции |
АСР-9922 | ASR 9922 Шасси со слотом для 20 линейных карт, 44 RU |
АСР-9912 | ASR 9912 Шасси со слотом для 10-линейной карты, 30 RU |
АСР-9910 | ASR 9910 Шасси со слотом для 8-линейных карт, 21 RU |
АСР-9906 | ASR 9906 Шасси с 4 слотами для линейных карт, 14 RU |
АСР-9904 | ASR 9904 Шасси с 2 слотами для линейных карт, 6 RU |
АСР-9010-СИС | ASR 9010 Шасси со слотом для 8-линейных карт, 21 RU |
АСР-9006-СИС | ASR 9006 Шасси со слотом для 4-линейных карт, 10 RU |
