Маршрутизатор Cisco ASR 9902, входящий в состав Cisco ASR 9000 Series, представляет собой компактный высокопроизводительный маршрутизатор, обеспечивающий неблокируемую полнодуплексную пропускную способность до 800 Гбит/с в форм-факторе Two-Rack-Unit (2RU). Маршрутизатор Cisco ASR 9902, основанный на том же образе программного обеспечения Cisco IOS XR, что и другие маршрутизаторы серии Cisco ASR 9000, предоставляет функции и услуги, доступные на платформах серии ASR 9000, что позволяет клиентам стандартизировать работу на одной и той же операционной системе Cisco IOS XR. ASR 9902 поддерживает несколько скоростей портов: 100/40 Gigabit Ethernet, 25 Gigabit Ethernet и 10 Gigabit Ethernet, что обеспечивает клиентам гибкость в смешивании и подборе типов интерфейсов на одном шасси и готовность операторов к массовому сетевому развертыванию.
Являясь резервной, высокопроизводительной, многоцелевой платформой, маршрутизатор ASR 9902 может использоваться в широком спектре сценариев и сценариев использования клиентов: бизнес-PE, агрегация городских сетей, облачная периферия, интернет-пиринг, межсоединение центров обработки данных (DCI), шлюз широкополосной сети (BNG), интернет-периферия и другие. Компактные размеры (глубина 19 дюймов, 483 мм), воздушный поток спереди назад, поддержка профилей PTP Telecom и различные скорости портов делают эту платформу очень эффективной и гибкой для использования на мобильной периферии в сетях 4G/5G. Корпоративные клиенты могут развернуть ASR 9902 в качестве ядра глобальной сети, пограничной глобальной сети и агрегации глобальной сети, а также в качестве пограничного маршрутизатора на границе корпоративной сети и в качестве пирингового маршрутизатора для связи с поставщиками услуг Интернета.

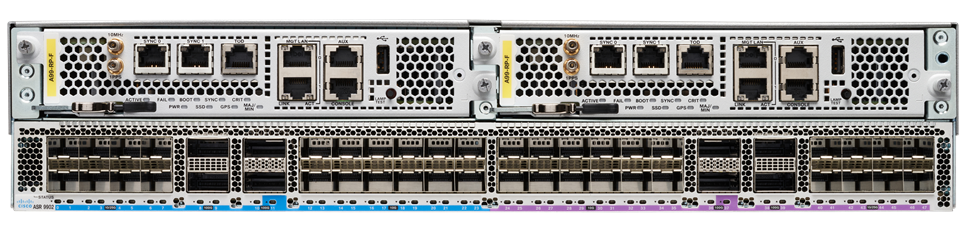

Маршрутизатор Cisco ASR 9902 — это компактный маршрутизатор, который поддерживает два резервных процессора маршрутизации (RP), интегрированную коммутационную матрицу, 2 модуля питания переменного или постоянного тока и 3 вентилятора в конфигурации с резервированием. Маршрутизатор состоит из фиксированной платы с 2 встроенными портами 100GE на базе QSFP-DD, 6 встроенными портами 100GE на базе QSFP28 и 16 встроенными двухскоростными портами 25GE/10GE на базе SFP28, а также 24 встроенными портами LAN/WAN (OTN) на базе SFP+. Все порты также поддерживают MACSec.
Таблица 1. Cisco ASR 9902
Описание | Спецификация |
Физические размеры (включая кронштейн выталкивателя/рычаг); (ВхШхГ); вес | Корпус ASR 9902 (включая 2 RP, 2 блока питания, 3 вентилятора): В x Ш x Г: 3,45 x 17,3 x 19 дюймов; 46,39 фунта (87,63 x 439,74 x 482,60 мм; 21,04 кг) Примечание: Без учета эжектора, глубина составляет 19 дюймов / 482,6 мм |
Избыточность | Избыточность процессора маршрутов Резервирование источников питания Резервирование вентилятора Резервирование программного обеспечения |
Плотность портов | Шасси ASR 9902 со встроенными портами: ● 2 порта QSFP-DD с поддержкой Ethernet 10 Гбит/с, 40 Гбит/с и 100 Гбит/с ● 6 портов QSFP28 с поддержкой Ethernet 10 Гбит/с, 40 Гбит/с и 100 Гбит/с ● 16 двухскоростных портов SFP28 с поддержкой Ethernet 25 Гбит/с и 10 Гбит/с ●24 порта SFP+ с поддержкой 10Gb Ethernet (LAN) и WAN (OTN) |
RP Память ЦП | SDRAM DDR4 — 32 ГБ |
Монтаж в стойку | 2-стоечные и 4-стоечные 19-дюймовые. и 23-дюймовый. |
Воздушный поток | Спереди назад |
Сила | ● Модуль питания постоянного тока мощностью 1,6 кВт (до 2 модулей), резервирование: 1+1 ● Модуль питания переменного тока мощностью 1,6 кВт (до 2 модулей), резервирование: 1+1 Примечание: Смешивание модулей переменного и постоянного тока не поддерживается. |
Ethernet | ● Совместимость с IEEE 802.3ae 10 Гбит/с ● Совместимость с IEEE 802.3by и IEEE 802.3cc со скоростью 25 Гбит/с ● 40/100 Гбит/с IEEE 802.3ba ● 100 Gigabit Ethernet PHY мониторинг ● Управление потоком IEEE 802.x ● Полнодуплексная работа ● Счетчики байтов и пакетов для каждого порта для отбрасывания политики; падения лимита подписки; Отбрасывает ошибки циклической проверки избыточности (CRC); размеры пакетов; а также одноадресные, многоадресные и широковещательные пакеты |
Производительность | ● Пропускная способность линии со скоростью 10 Гбит/с на порт SFP+ ● Пропускная способность линии со скоростью 25 Гбит/с на порт SFP28 ● Пропускная способность линии со скоростью 100 Гбит/с на порт QSFP28 или QSFP-DD |
Рабочая температура | От 5 до 40 °C (от 41 до 104 °F) Примечание: При использовании мощной оптики могут применяться ограничения |
Рабочая влажность (номинальная) (относительная влажность) | от 10 до 85% |
Температура хранения | От –40 до 70 °C (от –40 до 158 °F) |
Хранение (относительная влажность) | От 5 до 95% Примечание: Не более 0,024 кг воды на кг сухого воздуха |
Рабочая высота над уровнем моря | от 0 до 4000 м Примечание: При использовании мощной оптики могут применяться ограничения |
Стандарты ETSI/EN | Маршрутизатор Cisco ASR 9902 разработан для удовлетворения следующих требований: ●EN300 386: Телекоммуникационное сетевое оборудование (ЭМС) ● ETSI 300 019 Класс хранения 1.1 ● ETSI 300 019 Класс транспортировки 2.3 ● ETSI 300 019 Класс стационарного использования 3.1 ● EN55022: Информационно-технологическое оборудование (выбросы) ● EN55024: Оборудование информационных технологий (иммунитет) ● EN50082-1 / EN-61000-6-1: Стандарт общей устойчивости |
Стандарты ЭМС | Маршрутизатор Cisco ASR 9902 разработан для удовлетворения следующих требований: ● FCC класса А ●ICES 003 Класс А ●AS/NZS 3548 Класс А ● CISPR 22 (EN55022) Класс А ●VCCI класса А ● BSMI класс А ● IEC/EN 61000-3-2: гармоники линий электропередач ● IEC/EN 61000-3-3: колебания напряжения и мерцание ●EN50121-4 Применение на железнодорожном транспорте, часть 4: Излучение и помехоустойчивость сигнализации и телекоммуникационных аппаратов |
Иммунитет | Маршрутизатор Cisco ASR 9902 разработан для удовлетворения следующих требований: ● IEC / EN-61000-4-2: устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ) ● IEC / EN-61000-4-3: Устойчивость к излучению (10 В / м) ● IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (питание 2 кВ, сигнал 1 кВ) ● IEC / EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM) ● IEC/EN-61000-4-5: Сигнальные порты (1 кВ) ●IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ) ●IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения) ● IEC / EN-61000-4-8: устойчивость к магнитному полю силовой частоты (30 А / м) ● IEC/EN-61000-4-11: провалы напряжения, короткие перерывы и колебания напряжения ● EN 50121-4: ЭМС для железных дорог |
Безопасность | Маршрутизатор Cisco ASR 9902 разработан для удовлетворения следующих требований: ● UL / CSA / IEC / EN 60950-1 ● IEC/EN 60825 Лазерная безопасность ●АСА TS001 ●AS/NZS 60950 ● FDA: Свод федеральных правил безопасности лазеров |
Системы построения сетевого оборудования (NEBS) | Маршрутизатор Cisco ASR 9902 разработан для удовлетворения следующих требований: ●SR-3580: Уровни критериев NEBS (уровень 3) ● GR-1089-CORE: ЭМС NEBS и безопасность ●GR-63-CORE: Физическая защита NEBS |
Таблица 1. Информация для заказа маршрутизатора ASR 9902 с моделью гибкого потребления
Номер для заказа | Описание функции |
ASR-9902-FC | ASR 9902, 2RU, Шасси с гибким расходом топлива |
А99-РП-Ф-ФК | ASR 9900 Процессор маршрутов с фиксированным шасси – гибкая модель потребления |
ВЭР-1,6 кВт-АС | ASR 9900 Фиксированный блок питания переменного тока |
PWR-1,6 кВт-DC | ASR 9900 Фиксированный блок питания постоянного тока |
ASR-9902-ВЕНТИЛЯТОР | ASR 9902 Модуль вентиляторов |
ASR-9902-2P-КОМПЛЕКТ | ASR 9902 Монтажный комплект на 2 стойки для 19-дюймовой и 23-дюймовой стойки |
ASR-9902-4P-КОМПЛЕКТ | ASR 9902 Монтажный комплект на 4 опоры для 19-дюймовой и 23-дюймовой стойки |
ASR-9902-CAB-MGMT | ASR 9902 Прокладка кабелей |
ASR-9902-ФИЛЬТР | ASR 9902 Воздушный фильтр |
С-А9К-ЛИ-ЛИК-ФК | ASR 9K Smart License Legalful Intercept – гибкая модель потребления |
ESS-ED-100G-RTU1 | Лицензия Edge Essentials на программное обеспечение RTU за 100G |
АДВ-ЭД-100Г-РТУ1 | Edge Advantage без лицензии Essentials Software RTU на 100G |
АДН-ЭД-100Г-РТУ1 | Edge Advantage с лицензией Essentials Software RTU на 100G |
ЭСС-ЭД-400Г-РТУ1 | Лицензия Edge Essentials Software RTU на 400G |
АДВ-ЭД-400Г-РТУ1 | Edge Advantage без лицензии Essentials Software RTU на 400G |
АДН-ЭД-400Г-РТУ1 | Edge Advantage с лицензией Essentials Software RTU на 400G |
ESS-ED-100G-SIA5 | Edge Essentials SIA на 100G 60-120 месяцев |
ESS-ED-100G-SIA3 | Edge Essentials SIA на 100G 36-59 месяцев |
ESS-ED-400G-SIA5 | Edge Essentials SIA за 400G 60-120 месяцев |
ESS-ED-400G-SIA3 | Edge Essentials SIA на 400G 36-59 месяцев |
АДВ-ЭД-100Г-СИА5 | Edge Advantage без Essentials SIA на 100G в течение 60-120 месяцев |
АДВ-ЭД-100Г-СИА3 | Edge Advantage без Essentials SIA на 100G в течение 36-59 месяцев |
АДВ-ЭД-400Г-СИА5 | Edge Advantage без Essentials SIA на 400G в течение 60-120 месяцев |
АДВ-ЭД-400Г-СИА3 | Edge Advantage без Essentials SIA на 400G в течение 36-59 месяцев |
ADN-ED-100G-SIA5 | Edge Advantage с Essentials SIA на 100G в течение 60-120 месяцев |
АДН-ЭД-100Г-СИА3 | Edge Advantage с Essentials SIA на 100G в течение 36-59 месяцев |
ADN-ED-400G-SIA5 | Edge Advantage с Essentials SIA на 400G в течение 60-120 месяцев |
ADN-ED-400G-SIA3 | Edge Advantage с Essentials SIA на 400G в течение 36-59 месяцев |
Таблица 2. Информация о заказе оборудования для маршрутизатора ASR 9902 с традиционной бизнес-моделью
Номер для заказа | Описание функции |
АСР-9902 | ASR 9902 Шасси, 2RU |
А99-РП-Ф | ASR 9900 Процессор маршрутов стационарного шасси |
ВЭР-1,6 кВт-АС | ASR 9900 Фиксированный блок питания переменного тока |
PWR-1,6 кВт-DC | ASR 9900 Фиксированный блок питания постоянного тока |
ASR-9902-ВЕНТИЛЯТОР | ASR 9902 Модуль вентиляторов |
ASR-9902-2P-КОМПЛЕКТ | ASR 9902 Монтажный комплект на 2 стойки для 19-дюймовой и 23-дюймовой стойки |
ASR-9902-4P-КОМПЛЕКТ | ASR 9902 Монтажный комплект на 4 опоры для 19-дюймовой и 23-дюймовой стойки |
ASR-9902-CAB-MGMT | ASR 9902 Прокладка кабелей |
ASR-9902-ФИЛЬТР | ASR 9902 Воздушный фильтр |
