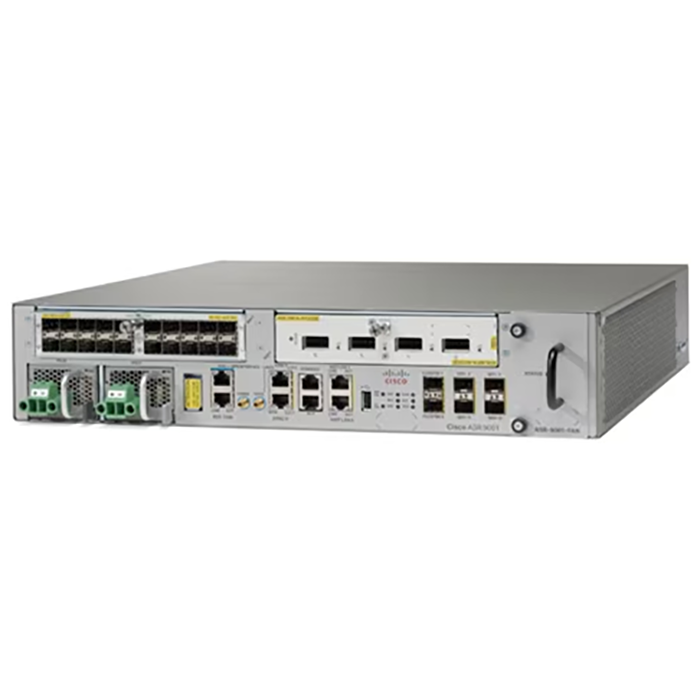

Маршрутизатор Cisco ASR 9001, входящий в состав Cisco ASR 9000 Series, представляет собой компактный маршрутизатор высокой емкости Provider Edge (PE), который обеспечивает неблокируемую полнодуплексную матрицу со скоростью 120 Гбит/с в форм-факторе Two-Rack-Unit (2RU). Маршрутизатор Cisco ASR 9001, основанный на том же образе программного обеспечения Cisco IOS® XR, что и другие маршрутизаторы серии Cisco ASR 9000, предоставляет функции и услуги, имеющиеся на платформах серии ASR 9000, что позволяет клиентам стандартизировать работу на одном и том же образе Cisco IOS XR. Маршрутизатор Cisco ASR 9001 оснащен интегрированным процессором коммутатора маршрутизации (RSP) и двумя модульными отсеками, которые поддерживают адаптеры модульных портов (MPA) 1 GE, 10 GE и 40 GE. Базовое шасси оснащено четырьмя встроенными портами SFP+ (10 GE Enhanced Small-Form-Factor Pluggable), входом GPS для синхронизации stratum-1, портами Building Integrated Timing Supply (BITS) и портами управления.
Приложения Cisco ASR 9000 Series Carrier Ethernet включают в себя бизнес-услуги, такие как VPN уровня 2 и уровня 3 (L2VPN и L3VPN), IPTV, сети доставки контента (CDN), мобильные транспортные сети и шлюз широкополосной сети (BNG). Поддерживаемые функции включают услуги Ethernet; L2VPN; IPv4, IPv6 и L3VPN; многоадресная рассылка уровня 2 и уровня 3; IPoDWDM, синхронный Ethernet (SyncE), операции, администрирование и обслуживание Ethernet (EOAM) и MPLS OAM, списки управления доступом (ACL) уровней 2 и 3, иерархическое качество обслуживания (HQoS), быстрая перемаршрутизация трафика MPLS TE-FRR, MPLS Link Aggregation (MC-LAG), интегрированная маршрутизация и мосты (IRB) и Cisco Nonstop Forwarding (NSF) и непрерывная маршрутизация Cisco (NSF) и непрерывная маршрутизация (NSR).
Заметка:
— Site to Site IPSec VPN в настоящее время не поддерживается на платформе ASR 9001.
— Интегрированный RSP имеет 8 ГБ оперативной памяти и способен удерживать несколько миллионов маршрутов, что делает маршрутизатор Cisco ASR 9001 полезным в качестве специализированного устройства для отражения маршрутов.
Таблица 1. Технические характеристики Cisco ASR 9001
Категория | Номер детали или спецификация |
Шасси | ASR 9001 |
Интегрированные интерфейсы | 4 порта SFP+ 10 GE |
Модульные адаптеры портов | 20 x 1 GE, 2 x 10 GE, 4 x 10 GE, 1 x 40 GE |
Избыточность | Резервирование источников питания |
Номер детали блока питания | ● А9К-750В-АС ● А9К-750В-Дк |
Физические характеристики | ● Высота: 3,472 дюйма (88,2 мм) ● Ширина: 17,42 дюйма (442 мм) ● Глубина: 18,5 дюймов (470 мм) ● Вес шасси: 30,2032 фунта (13,7 кг) ● Вес шасси с двумя MPA: 36,37623 фунта (16,5 кг) |
Входы питания | ● Переменный ток по всему миру (90-265 В; 50-60 Гц) ● Диапазон постоянного тока по всему миру (от -40 В до -72 В) |
Энергопотребление | 425 Вт (номинал), 525 Вт (макс.) |
Условия окружающей среды | ● Рабочая температура: от 32 до 104 ° F (от 0 до 40 ° C) ● Температура хранения: от -40 до 75 ° C (от -40 до 167 ° F) ● Относительная влажность: от 10 до 90%, без конденсации ● Соответствие нормативным требованиям |
Экологические характеристики | |
Рабочая температура (номинальная) | 41–104ºF (5–40ºC) |
Рабочая температура (кратковременная) | от -5 до 55ºC (от 23 до 131ºF) |
Рабочая влажность (номинальная) (относительная влажность) | от 10 до 85% |
Рабочая влажность (кратковременная) | От 5 до 90%Примечание: Не более 0,024 кг воды или сухого воздуха |
Температура хранения | От -40 до 70ºC (от -40 до 158ºF) |
Хранение (относительная влажность) | Примечание: Не более 0,024 кг воды или сухого воздуха |
Рабочая высота над уровнем моря | 1800м |
Воздушный поток | Из стороны в сторону |
Согласие | |
Стандарты построения сетевого оборудования (NEBS) | Cisco ASR 9001 разработан для удовлетворения следующих требований: ●SR-3580: Уровни критериев NEBS (уровень 3) ● GR-1089-CORE: ЭМС NEBS и безопасность ●GR-63-CORE: Физическая защита NEBS ● VZ.TPR.9205: Verizon TEEER |
Стандарты ЕТСИ | Cisco ASR 9001 разработан с учетом следующих требований: ●EN300 386: Телекоммуникационное сетевое оборудование (ЭМС) ● ETSI 300 019 Класс хранения 1.1 ● ETSI 300 019 Класс транспортировки 2.3 ● ETSI 300 019 Класс стационарного использования 3.1 ● EN55022: Информационно-технологическое оборудование (выбросы) ● EN55024: Оборудование информационных технологий (иммунитет) ● EN50082-1 / EN-61000-6-1: Стандарт общей устойчивости |
Стандарты ЭМС | Cisco ASR 9001 разработан для удовлетворения следующих требований: ● FCC класса А ●ICES 003 Класс А ●AS/NZS 3548 Класс А ● CISPR 22 (EN55022) Класс А ●VCCI класса А ● BSMI класс А ● IEC/EN 61000-3-2: гармоники линий электропередач ● IEC/EN 61000-3-3: колебания напряжения и мерцание ● EN 50121-4: ЭМС для железных дорог |
Иммунитет | Cisco ASR 9001 разработан для удовлетворения следующих требований: ● IEC / EN-61000-4-2: устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ) ● IEC / EN-61000-4-3: Устойчивость к излучению (10 В / м) ● IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (питание 2 кВ, сигнал 1 кВ) ● IEC / EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM) ● IEC/EN-61000-4-5: Сигнальные порты (1 кВ) ●IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ) ●IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения) ● IEC / EN-61000-4-8: устойчивость к магнитному полю силовой частоты (30 А / м) ● IEC/EN-61000-4-11: провалы напряжения, короткие перерывы и колебания напряжения ● EN 50121-4: ЭМС для железных дорог |
Безопасность | Cisco ASR 9001 разработан для удовлетворения следующих требований: ● UL / CSA / IEC / EN 60950-1 ● IEC/EN 60825 Лазерная безопасность ●АСА TS001 ●AS/NZS 60950 ● FDA: Свод федеральных правил безопасности лазеров |
Таблица 1. Информация для заказа маршрутизатора Cisco ASR 9001
Номер детали | Описание продукта | Поддерживаемый выпуск программного обеспечения |
АСР-9001 | ASR 9001 Маршрутизатор с 4 x 10 GE | Программное обеспечение Cisco IOS XR версии 4.2.1 или более поздней |
А9К-750В-АС | Модуль ввода питания переменного тока | Программное обеспечение Cisco IOS XR версии 4.2.1 или более поздней |
А9К-750В-Дк | Модуль ввода питания постоянного тока | Программное обеспечение Cisco IOS XR версии 4.2.1 или более поздней |
А9К-МПА-20х1ГЭ | 20 модульных портовых адаптеров 1 GE | Программное обеспечение Cisco IOS XR версии 4.2.1 или более поздней |
А9К-МПА-2х10ГЭ | 2 модульных адаптера порта 10 GE | Программное обеспечение Cisco IOS XR версии 4.2.1 или более поздней |
А9К-МПА-4х10ГЭ | 4 модульных адаптера порта 10 GE | Программное обеспечение Cisco IOS XR версии 4.2.1 или более поздней |
А9К-МПА-1х40ГЭ | 1 х адаптер модульного порта 40 GE | Программное обеспечение Cisco IOS XR версии 4.2.3 или более поздней |
