ISR Cisco серии 900 обеспечивают интегрированную безопасность и защиту от угроз, защищая сети как от известных, так и от новых уязвимостей и атак в Интернете. Эти мощные маршрутизаторы с фиксированной конфигурацией обеспечивают безопасную широкополосную связь, а также подключение к сети Metro Ethernet и беспроводной сети LTE WAN. Поставщики услуг, предлагающие услуги управляемой сети Ethernet и беспроводной сети LTE WAN, могут развертывать их в местах расположения клиентов в качестве абонентского оборудования. Возможности централизованного и удаленного управления доступны с помощью веб-инструментов и программного обеспечения Cisco IOS для полной визуализации и контроля сетевых конфигураций на удаленном объекте.
ISR серии 900 упрощают развертывание услуг глобальной сети Ethernet благодаря комплексным функциям эксплуатации, администрирования и технического обслуживания (OA&M), мониторингу и проверке соглашений об уровне обслуживания (SLA), а также управлению конфигурацией.
Таблица 1. Как ISR Cisco серии 900 решают проблемы периферийных сетей
Бизнес-потребность | Особенности и описание |
Высокая доступность и непрерывность бизнес-процессов | Резервные подключения к глобальной сети для защиты от отказа и балансировки нагрузки ● Протоколы динамического переключения на другой ресурс, такие как протокол резервирования виртуального маршрутизатора (VRRP, RFC 2338), протокол маршрутизатора с горячим резервированием (HSRP) и многогрупповой протокол HSRP (MHSRP) |
Стабильный, высокий уровень производительности приложений | Возможность одновременного запуска нескольких служб без снижения производительности |
Снижение рисков с помощью многоуровневой безопасности | Защита периметра сети со встроенным межсетевым экраном для проверки приложений ● Конфиденциальность данных благодаря высокоскоростному шифрованию IP Security (IPsec), Triple Data Encryption Standard (3DES) и Advanced Encryption Standard (AES) ● Усиленная политика безопасности с предотвращением вторжений ● Аппаратное ускорение безопасности ●ФлексВпи ● Шифрование нового поколения для защищенных сетевых систем связи, надежное в течение следующего десятилетия |
Консолидация функций для недвижимости, капитальных затрат (CapEx) и экономии на управлении | Поддержка подключений к локальной сети |
Унифицированное управление проводными и беспроводными сетями с общей консоли для оптимизации операций | Упрощение и централизация настройки и управления беспроводными и проводными устройствами |
Удаленная настройка и управление для обеспечения бесперебойной работы местного ИТ-персонала | Поддержка отдельных консольных портов |
Таблица 2. Только SKU Cisco 900 ISR, Ethernet и DSL
Модель | Интерфейсы WAN | Интерфейсы LAN | Встроенный порт USB 2.0 |
С921-4П | 2 порта Gigabit Ethernet (GE) | 4-портовый управляемый коммутатор GE | Да |
С931-4П | 2 порта Gigabit Ethernet (GE) | 4-портовый управляемый коммутатор GE | Да |
С927-4П | 1 порт GE и 1 VADSL (Приложение A) | 4-портовый управляемый коммутатор GE | Да |
С926-4П | 1 порт GE и 1 VADSL (Приложение B/J) | 4-портовый управляемый коммутатор GE | Да |
С927-4ПМ | 1 порт GE и 1 VADSL (Приложение M) | 4-портовый управляемый коммутатор GE | Да |
Таблица 3. Номера SKU Cisco 900 ISR LTE
Модель | БЛЕДНЫЙ | Коммутатор локальной сети (GE) | Встроенный порт USB 2.0 | ||
GE | ADSL2/VDSL2+ | LTE (CAT4) | |||
С921-4ПЛТЭГБ | 2 | NA | ДА | 4 | Да |
С921-4ПЛТО | 2 | NA | ДА | 4 | Да |
С921-4ПЛТЕАС | 2 | NA | ДА | 4 | Да |
C927-4PLTENA | 1 | 1 VA-DSL (Приложение А) | ДА | 4 | Да |
С927-4ПЛТЭГБ | 1 | 1 VA-DSL (Приложение А) | ДА | 4 | Да |
С927-4ПЛТО | 1 | 1 VA-DSL (Приложение А) | ДА | 4 | Да |
C927-4PMLTEGB | 1 | 1 VA-DSL (Приложение M) | ДА | 4 | Да |
С926-4ПЛТЭГБ | 1 | 1 VA-DSL (Приложение B/J) | ДА | 4 | Да |
Маршрутизаторы Cisco серии 900 с интегрированными сервисами — это маршрутизаторы SOHO, которые обеспечивают непревзойденный уровень пропускной способности. Они доступны в фиксированных форм-факторах. Коммутаторы Cisco серии 900 лучше всего подходят для малого и среднего бизнеса, филиалов крупных предприятий, а также в качестве оборудования для помещений заказчиков в средах управляемых услуг.
Таблица 1. Базовые модели Cisco 900 серии ISR
Модель | Порты коммутатора | Порты WAN | Консольные порты | DSL |
С921-4П | 4 | 2 | 1 | Никакой |
С921Дж-4П | 4 | 2 | 1 | Никакой |
С921-4ПЛТЭГБ | 4 | 2 | 1 | Никакой |
С921-4ПЛТО | 4 | 2 | 1 | Никакой |
С921-4ПЛТЕАС | 4 | 2 | 1 | Никакой |
С921-4PLTENA | 4 | 2 | 1 | Никакой |
С926-4П | 4 | 1 | 1 | 1 |
С926-4ПЛТЭГБ | 4 | 1 | 1 | 1 |
С927-4П | 4 | 1 | 1 | 1 |
С927-4ПМ | 4 | 1 | 1 | 1 |
С927-4ПЛТЭГБ | 4 | 1 | 1 | 1 |
C927-4PMLTEGB | 4 | 1 | 1 | 1 |
С927-4ПЛТО | 4 | 1 | 1 | 1 |
С931-4П | 4 | 2 | 1 | Никакой |
Таблица 2. Светодиодные индикаторы для маршрутизаторов Cisco ISR серии 900
Порт | Цвет светодиода | Описание |
СИС | ОТ | Система выключена |
Мигать | Фаза загрузки или в режиме монитора ПЗУ | |
Устойчиво включен | Нормальная эксплуатация | |
Янтарный (постоянный) | Термальное путешествие | |
Янтарный (мигает) | Сбой проверки подписи кода ROMMON | |
VPN OK | Зеленый | Активен хотя бы один сеанс VPN |
ОТ | VPN не подключен | |
Локальная вычислительная сеть | Зеленый (Сплошной) | Установлено подключение к локальной сети. |
Зеленый (мигает) | Передача данных происходит по каналу. | |
ОТ | Локальная сеть не подключена | |
БЛЕДНЫЙ | Зеленый (Сплошной) | Установлено канал WAN |
Зеленый (мигает) | Передача данных происходит по каналу. | |
ОТ | Канал WAN не подключен. | |
DSL CD | ОТ | Закрывать |
Зелёный(мигает) | Тренировка или нет замкнутого устройства и отключен кабель. | |
Зеленый (сплошной) | Обученный | |
Данные DSL | ОТ | Закрывать |
Зелёный(мигает) | Данные TX/RX | |
РССИ | Зеленый (горит) | Сигнал > –60 дБм Очень сильный сигнал |
Жёлтый | 60 дБм > сигнал > -75 дБм Сильный сигнал | |
Желтый (мигает) | 75 дБм > сигнал > -90 дБм Справедливый сигнал | |
ОТ | Сигнал < –90 дБм Непригодный сигнал | |
СИМ | ОТ | Нет SIM-карты |
Устойчиво включен | SIM-карта присутствует в слоте | |
Мигать | Данные TXD/RXD |
Таблица 1. Маршрутизаторы Cisco 900 Series Integrated Services Информация для заказа
Номер для заказа | Описание продукта |
Маршрутизаторы с интегрированными сервисами | |
C921-4P (C921-4PLTEGB, C921-4PLTEAS и C921-4PLTEAU) | Охранный маршрутизатор Cisco 921 Gigabit Ethernet с внутренним блоком питания (с CAT4 LTE) |

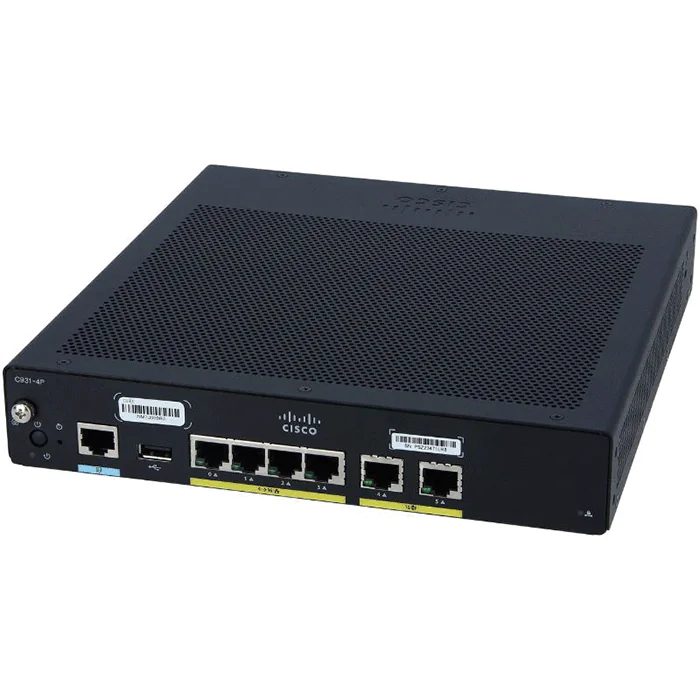

С931-4П | Охранный маршрутизатор Cisco 931 Gigabit Ethernet с внутренним блоком питания |
C927-4P (C927-4PLTENA, C C927-4PLTEGB и C927-4PLTEAU) | Маршрутизатор безопасности Cisco 927 Gigabit Ethernet с VDSL/ADSL2+ Annex A (с CAT4 LTE) |
С927-4ПМ (С927-4ПМЛТЕГБ) | Маршрутизатор безопасности Cisco 927 Gigabit Ethernet с VDSL/ADSL2+ Annex M (с CAT4 LTE) |
С926-4П (С926-4ПЛТЭГБ) | Маршрутизатор безопасности Cisco 926 Gigabit Ethernet с VDSL/ADSL2+ Annex B/J (с CAT4 LTE) |
— Cisco C921-4P и C931-4P поддерживаются только в программном обеспечении Cisco IOS версии 15.8(3)Mb и более поздних версиях — Cisco C927-4P, C927-4PM, C926-4P и C921-4PLTE *, C926-4PLTE *, C927-4PLTE * поддерживаются только в программном обеспечении Cisco IOS версии 15.8(3)M1 и более поздних версиях | |
Монтажные комплекты | |
ACS-900-RM-19(=) | Комплект для монтажа в стойку для ISR серии 900 [Только для C921-4P, C931-4P и C921-4PLTEXX] |
ACS-900-DM(=) | Комплект для монтажа под столом для всех ISR серии 900 [Только для C921-4P, C931-4P и C927-4PLTEXX, C927-4PMLTEXX и C926-4PLTEXX] |
