Обзор продукта
Портфель Cisco 100GBASE Quad Small-Form-Factor Pluggable (QSFP) предлагает заказчикам широкий выбор вариантов подключения 100 Gigabit Ethernet с высокой плотностью и низким энергопотреблением для центров обработки данных, высокопроизводительных вычислительных сетей, корпоративных ядр и распределительных уровней, а также приложений поставщиков услуг. Модули QSFP-100G — это наше последнее поколение приемопередающих модулей 100G на основе форм-фактора QSFP.
Особенности и преимущества модулей Cisco QSFP
Устройство ввода/вывода с возможностью горячей замены, которое подключается к порту Cisco QSFP 100G Gigabit Ethernet.
Совместимость с другими IEEE-совместимыми интерфейсами 100GBASE, где это применимо.
Сертифицировано и протестировано для портов Cisco QSFP-100G для обеспечения превосходной производительности, качества и надежности.
Высокоскоростной электрический интерфейс, соответствующий стандарту IEEE 802.3bm.

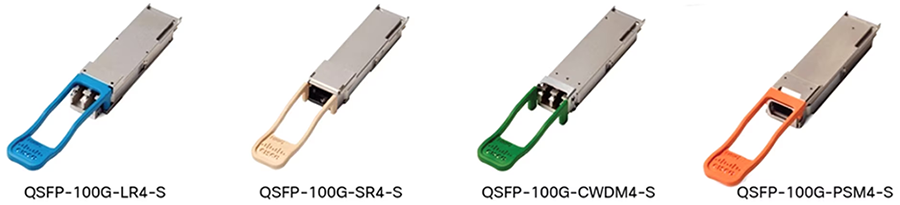

Cisco QSFP-100G-SR4-S
Модуль Cisco 100GBASE-SR4-S QSFP поддерживает длину соединения до 70 м по OM3 и 100 м по многомодовому волокну OM4 с разъемами MPO. В первую очередь он позволяет создавать оптические каналы с высокой пропускной способностью 100 Гбит/с по 12-волоконному параллельному волокну, оканчивающемуся многоволоконными разъемами MPO. QSFP-100G-SR4-S поддерживает скорость 100GBase Ethernet.
Cisco QSFP-100G-SL4
Модуль Cisco 100GBASE-SL4 Short Link QSFP поддерживает длину канала до 20 м по OM3 и 30 м по многомодовому волокну OM4 с разъемами MPO. В первую очередь он позволяет создавать оптические каналы с высокой пропускной способностью 100 Гбит/с по 12-волоконному параллельному волокну, оканчивающемуся многоволоконными разъемами MPO. QSFP-100G-SL поддерживает скорость Ethernet 100GBase.
Cisco QSFP-100G-SR1.2
Двунаправленный (BiDi) приемопередатчик Cisco QSFP 100-Gb SR1.2 представляет собой подключаемый оптический приемопередатчик с дуплексным интерфейсом разъема LC для передачи данных на коротких расстояниях и межсоединений с использованием многомодового волокна (MMF).
Приемопередатчик Cisco QSFP 100-Gbps SR1.2 BiDi поддерживает длину канала 70, 100 и 150 метров на оптимизированных для лазера многомодовых волокнах OM3, OM4 и OM5. Cisco QSFP 100-Gbps SR1.2 BiDi предлагает заказчикам привлекательное решение, которое позволяет повторно использовать существующую дуплексную инфраструктуру MMF 10/40 или 100 Гбит/с для перехода на соединение 400 Gigabit Ethernet.
Приемопередатчик Cisco QSFP 100-Gbps SR1.2 BiDi поддерживает подключение со скоростью до 400 Гбит/с в режиме 4 x 100G.
Cisco QSFP-40/100-SRBD
Двухскоростной двунаправленный (BiDi) приемопередатчик Cisco QSFP 40/100 Гбит/с представляет собой подключаемый оптический приемопередатчик с дуплексным интерфейсом разъема LC для передачи данных на коротких расстояниях и межсоединений с использованием многомодового волокна (MMF). Она предлагает клиентам привлекательное решение, которое позволяет повторно использовать существующую инфраструктуру 10 Гбит/с дуплексной MMF для миграции на 40 или 100 Gigabit Ethernet.
В режиме 40 Гбит/с приемопередатчик Cisco QSFP 40/100-Gbps BiDi поддерживает длину канала 100 и 150 метров на оптимизированных для лазера многомодовых волокнах OM3 и OM4 соответственно. В режиме 100 Гбит/с он поддерживает 70 и 100 метров на OM3 и OM4 соответственно.
Каждый приемопередатчик Cisco QSFP 40/100-Gbps BiDi состоит из двух каналов передачи и приема в диапазоне длин волн 832-918 нанометров, что обеспечивает агрегированное соединение со скоростью 40 или 100 Гбит/с через двухжильное многомодовое оптоволоконное соединение.
Cisco QSFP-100G-PSM4-S
Модуль Cisco QSFP-100G-PSM4-S поддерживает длину соединения до 500 метров по SMF с разъемами MPO. Сигнал 100 Gigabit Ethernet передается по 12-волоконному параллельному волокну с многоволоконными разъемами MPO.
Cisco QSFP-100G-DR-S
Модуль Cisco QSFP-100G-DR-S поддерживает длину соединения до 500 м по стандартной паре одномодового волокна (SMF) G.652 с дуплексными разъемами LC. Сигнал 100 Gigabit Ethernet передается по одной длине волны с помощью встроенной модуляции PAM4 и FEC. QSFP-100G-DR-S взаимодействует с приемопередатчиками 400G, соответствующими стандарту IEEE 400GBASE-DR4, такими как Cisco QSFP-400G-DR4-S, через оптоволоконные кабели.
Cisco QSFP-100G-FR-S
Модуль Cisco QSFP-100G-FR-S поддерживает длину соединения до 2 км по стандартной паре одномодового волокна (SMF) G.652 с дуплексными разъемами LC. Сигнал 100 Gigabit Ethernet передается по одной длине волны с использованием встроенной модуляции PAM4 и FEC. QSFP-100G-FR-S также может использоваться в приложениях, предназначенных для IEEE 100GBASE-DR, таких как совместимость с IEEE 400GBASE-DR4 через оптоволоконные кабели.
Cisco QSFP-100G-CWDM4-S
Модуль Cisco QSFP-100G-CWDM4-S поддерживает длину соединения до 2 км по стандартной паре одномодового волокна (SMF) G.652 с дуплексными разъемами LC. Сигнал 100 Gigabit Ethernet передается по четырем длинам волн. Мультиплексирование и демультиплексирование четырех длин волн управляются внутри устройства.
Cisco QSFP-100G-SM-SR
Модуль Cisco QSFP-100G-SM-SR QSFP поддерживает длину канала до 2 километров по стандартной паре одномодового волокна (SMF) G.652 с дуплексными разъемами LC. Сигнал 100 Gigabit Ethernet передается по четырем длинам волн. Мультиплексирование и демультиплексирование четырех длин волн управляются внутри устройства. Диапазон рабочих температур составляет от +10 до +60°C при бюджете оптической линии 4,2 децибела. Этот бюджет канала в 4,2 децибела обеспечивает возможность поддержки потерь от коммутационных панелей в канале связи в среде центра обработки данных. QSFP 100G SM-SR совместим с QSFP-100G-CWDM4-S.
Cisco QSFP-100G-LR-S
Модуль Cisco QSFP-100G-LR-S поддерживает длину канала до 10 км по стандартной паре одномодового волокна (SMF) G.652 с дуплексными разъемами LC. Сигнал 100 Gigabit Ethernet передается по одной длине волны с использованием встроенной модуляции PAM4 и FEC.
Cisco QSFP-100G-LR4-S
Модуль Cisco QSFP100 LR4 поддерживает длину соединения до 10 км по стандартной паре одномодового волокна G.652 с дуплексными разъемами LC. Он соответствует спецификации IEEE 100GBASE-LR4, в которой не используется FEC. QSFP-100G-LR4-S поддерживает скорость 100GBase Ethernet.
Cisco QSFP-100G-LR4-I
Промышленный температурный модуль Cisco QSFP100 LR4 поддерживает длину соединения до 10 км по стандартной паре одномодового волокна G.652 с дуплексными разъемами LC. Он соответствует спецификации IEEE 100GBASE-LR4, в которой не используется FEC. QSFP-100G-LR4-I поддерживает скорость 100GBase Ethernet в промышленном температурном диапазоне.
Cisco QSFP-100G-ERL-S
Модуль Cisco QSFP-100G-ERL-S поддерживает длину соединения до 25 км по стандартной паре одномодового волокна (SMF) G.652 с дуплексными разъемами LC. Сигнал 100 Gigabit Ethernet передается по одной длине волны с использованием встроенной модуляции PAM4 и FEC. Он соответствует стандарту 100G LR1-20 и взаимодействует с другими трансиверами, отвечающими этому стандарту, на расстоянии до 20 км.
Cisco QSFP-100G-ER4L-S
Cisco QSFP100 ER4-Lite поддерживает длину соединения до 40 км по стандартной паре одномодового волокна G.652 с дуплексными разъемами LC. Сигнал 100 Gigabit Ethernet передается по четырем длинам волн. Мультиплексирование и демультиплексирование четырех длин волн управляются внутри устройства. Для полного радиуса действия 40 км требуется использование FEC на хост-платформе. Без FEC расстояние составляет 30 км. QSFP100 ER4-Lite обеспечивает обратную совместимость с Cisco CPAK ER4-Lite, радиус действия которого составляет до 25 км, и со стандартизированными приемопередатчиками IEEE 100GBASE-ER4, такими как Cisco CFP 100G ER4, на расстояние до 30 км. Он также взаимодействует с модулями Cisco QSFP100 и CPAK IEEE 100GBASE-LR4 на расстоянии до 10 км.
Cisco QSFP-100G-B20U4-I и QSFP-100G-B20D4-I
Двунаправленные подключаемые приемопередатчики Cisco QSFP100 20 км обеспечивают скорость передачи данных 100 Гбит/с по одному выделенному оптическому волокну на платформах на расстоянии до 20 км по одному SMF (одномодовому волокну). QSFP-100G-B20U4-I и QSFP-100G-B20D4-I работают парами, по одному на каждом конце оптического волокна. Приемопередатчики QSFP-100G-B20U4-I и QSFP-100G-B20D4-I работают в O-диапазоне, где дисперсия оптоволокна минимальна, и используют традиционную маломощную модуляцию NRZ (без возврата к нулю). Цифра «4» в QSFP-100G-B20U4-I и QSFP-100G-B20D4-I обозначает количество передатчиков и приемников, используемых каждым приемопередатчиком. Для приемопередатчиков QSFP-100G-B20U4-I и QSFP-100G-B20D4-I требуется RS-FEC (упреждающая коррекция ошибок Рида Соломона) на основе хоста и обеспечивается цифровой оптический мониторинг (DOM).
Cisco QSFP-100G-4W40-I
Cisco QSFP100 4W40-I поддерживает длину соединения до 40 км по стандартной паре одномодового волокна G.652 с дуплексными разъемами LC. Сигнал 100 Gigabit Ethernet передается по четырем длинам волн. Мультиплексирование и демультиплексирование четырех длин волн управляются внутри устройства. Для полного радиуса действия 40 км требуется использование FEC на хост-платформе. Без FEC расстояние составляет 30 км. QSFP100 4W40-I обеспечивает обратную совместимость с Cisco CPAK ER4-Lite, радиус действия которого составляет до 25 км, и со стандартизированными приемопередатчиками IEEE 100GBASE-ER4, такими как Cisco CFP 100G ER4, на расстояние до 30 км. Он также взаимодействует с модулями Cisco QSFP100 и CPAK IEEE 100GBASE-LR4 на расстоянии до 10 км. Cisco QSFP100 4W40-I поддерживает промышленный температурный диапазон.
Cisco QSFP-100G-ZR4-S
Cisco QSFP100 ZR4 поддерживает длину соединения до 80 км# по стандартной паре одномодового волокна G.652 с дуплексными разъемами LC. Сигнал 100 Gigabit Ethernet передается по четырем длинам волн. Мультиплексирование и демультиплексирование четырех длин волн управляются внутри устройства. Модуль требует использования FEC на хост-платформе.
Таблица 1. Оптические характеристики
Продукт | Описания | Мощность передачи (дБм) на полосу | Мощность приема (дБм) на линию | Длина волны передачи и приема (нм) | ||
Максимум | Минимум | Максимум | Минимум | |||
QSFP-100G-SR4-S | Трансивер 100GBASE SR4 QSFP, MPO, 100 м над OM4 MMF | +2.4 | -8.4 | +2.4 | -10.3 | 840 до 860 |
QSFP-100G-SL4 | Трансивер 100GBASE SL4 QSFP, MPO, 30 м над OM4 MMF | +2.4 | -8.4 | +2.4 | -10.3 | 840 до 860 |
QSFP-100G-SR1.2 | 100GBase SR-BiDi QSFP трансивер, LC, 100 м OM4 MMF | +4 (100Г) | -6 (100Г) | 4 (100Г) | -7,9 (100 г) | 855, 908 |
QSFP-40/100-SRBD | Трансивер 100G и 40GBASE SR-BiDi QSFP, LC, 100 м OM4 MMF | +4 (100Г) +5 (40Г) | -6 (100Г) -4 (40Г) | 4 (100Г) 5 (40Г) | -7,9 (100 г) -6 (40Г) | 855, 908 |
QSFP-100G-PSM4-S | Трансивер 100GBASE PSM4 QSFP, MPO, 500 м по SMF | +2.0 | -9.4 | +2 | -12.66 | С 1295 по 1325 |
QSFP-100G-DR-S | Трансивер 100GBASE DR QSFP, 500 м по SMF | 4 | -2.9 | 4 | -5.9 | 1304.5 - 1317.5 |
QSFP-100G-FR-S | Трансивер 100GBASE FR QSFP, 2 км по SMF | 4 | -3.1 | 4 | -7.1 | 1304.5 - 1317.5 |
QSFP-100G-CWDM4-S | Трансивер 100GBASE CWDM4 QSFP, LC, 2 км по SMF | +2.5 | -6.5 | +2.5 | -11.5 | Четыре полосы: 1271, 1291, 1311, 1331 |
QSFP-100G-SM-SR | Трансивер 100GBASE CWDM4 Lite QSFP, 2 км над SMF, 10-60C | +2.5 | -6.9 | +2.5 | -11.1 | Четыре полосы: 1271, 1291, 1311, 1331 |
QSFP-100G-LR-S | Трансивер 100GBASE LR QSFP, 10 км по SMF | 4.5 | -1.4 | 4.5 | -7.7 | 1304.5 - 1317.5 |
QSFP-100G-ERL-S | Трансивер 100GBASE ER-Lite QSFP, 25 км по SMF | 6.6 | -0.2 | 6.6 | -10.5 | 1304.5 - 1317.5 |
QSFP-100G-LR4-S | Трансивер 100GBASE LR4 QSFP, LC, 10 км по SMF | +4.5 | -4.3 | 4.5 | -10.6 | Четыре полосы: 1295, 1300, 1304, 1309 |
QSFP-100G-LR4-I | Трансивер 100GBASE LR4 QSFP, LC, 10 км над SMF, температура | +4.5 | -4.3 | 4.5 | -10.6 | Четыре полосы: 1295, 1300, 1304, 1309 |
QSFP-100G-ER4L-S | Трансивер 100GBASE QSFP, 25-40 км по SMF, дуплексный LC | +6.5*5 | -2.5*5 | -3.5*5 | -20,5*5 (с FEC) -17*5 (без FEC) | Четыре полосы: 1295, 1300, 1304, 1309 |
QSFP-100G-B20U4-I | Трансивер 100GBASE QSFP BD 20 км вверх по течению LC Simplex SMF | 4.5 | -1.3 | 4.5 | -12.5 | 1296, 1300, 1304 и 1309 нм 1274, 1278, 1282 и 1287 нм |
QSFP-100G-B20D4-I | Приемопередатчик 100GBASE QSFP, BD 20 км вниз по течению LC Simplex SMF | 4.5 | -1.3 | 4.5 | -12.5 | 1274, 1278, 1282 и 1287 нм 1296, 1300, 1304 и 1309 нм |
QSFP-100G-4W40-I | Приемопередатчик 100GBASE QSFP, 25-40 км по SMF, дуплексный LC, температурный | +6.5 | -2.5 | -3.5*5 | -20,5*5 (с FEC) -16 (без FEC) | Четыре полосы: 1295, 1300, 1304, 1309 |
QSFP-100G-ZR4-S | Трансивер 100GBASE QSFP, радиус действия 80 км по SMF, дуплексный LC | +7 | +2 | -4.5 | -27 | Четыре полосы: 1295, 1300, 1304, 1309 |
Таблица 1. Оптические модули Cisco 100G QSFP
Идентификатор детали | Описание продукта |
QSFP-100G-SR4-S | Трансивер Cisco 100GBASE-SR4 QSFP, MPO-12, 100 м над OM4 MMF |
QSFP-100G-SL4 | Трансивер Cisco 100GBASE-SL4 QSFP, MPO-12, 30 м над OM4 MMF |
QSFP-100G-SR1.2 | Трансивер Cisco 100GBASE SR-BIDI QSFP, LC, 100 м OM4 MMF |
QSFP-40/100-SRBD | Трансивер Cisco 100G и 40G SR-BiDi QSFP, LC, 100 м OM4 MMF |
QSFP-100G-PSM4-S | Трансивер Cisco 100G PSM4 QSFP, MPO-12, 500 м по SMF |
QSFP-100G-DR-S | Приемопередатчик Cisco 100GBASE-DR1 QSFP, 500 м по SMF |
QSFP-100G-FR-S | Трансивер Cisco 100GBASE-FR QSFP, 2 км по SMF |
QSFP-100G-CWDM4-S | Трансивер Cisco 100G CWDM4 QSFP, LC, 2 км по SMF |
QSFP-100G-SM-SR | Трансивер Cisco 100G CWDM4 Lite QSFP, 2 км по SMF, 10-60C |
QSFP-100G-LR-S | Трансивер Cisco 100GBASE-LR QSFP, 10 км по SMF |
QSFP-100G-LR4-S | Приемопередатчик Cisco 100GBASE-LR4 QSFP, LC, 10 км по SMF |
QSFP-100G-LR4-I | Приемопередатчик Cisco 100GBASE-LR4 QSFP I-Temp, LC, 10 км по SMF |
QSFP-100G-ERL-S | Приемопередатчик Cisco 100GBASE-ER-Lite QSFP, 25 км по SMF |
QSFP-100G-B20U4-I | Cisco 100GBASE BIDI 20 км по SMF, дуплексный LC |
QSFP-100G-B20D4-I | Cisco 100GBASE BIDI 20 км по SMF, дуплексный LC |
QSFP-100G-ER4L-S | Cisco 100G ER4 - Lite QSFP приемопередатчик, радиус действия 40 км по SMF, дуплексный LC |
QSFP-100G-4W40-I | Приемопередатчик Cisco 100G WDM-40 QSFP, радиус действия 40 км по SMF, дуплексный LC |
QSFP-100G-ZR4-S | Приемопередатчик Cisco 100GBASE-ZR4 QSFP, радиус действия 80 км по SMF, дуплексный LC |
Таблица 2. Cisco 100G QSFP Медные модули прямого подключения
Идентификатор детали | Описание продукта |
QSFP-100G-CU1M | Cisco 100GBASE-CR4 QSFP Пассивный медный кабель, 1 метр |
QSFP-100G-CU1,5М | Cisco 100GBASE-CR4 QSFP Пассивный медный кабель, 1,5 м |
QSFP-100G-CU2M | Cisco 100GBASE-CR4 QSFP пассивный медный кабель, 2 метра |
КСФП-100Г-КУ2,5М | Cisco 100GBASE-CR4 QSFP пассивный медный кабель, 2,5 м |
QSFP-100G-CU3M | Cisco 100GBASE-CR4 QSFP Пассивный медный кабель, 3 метра |
QSFP-100G-CU5M | Cisco 100GBASE-CR4 QSFP пассивный медный кабель, 5 метров |
QSFP-4SFP25G-CU1M | Пассивный медный кабель-разветвитель Cisco 100G QSFP — 4xSFP25G, 1 метр |
Q-4SFP25G-CU1,5М | Пассивный медный кабель-разветвитель Cisco 100G QSFP — 4xSFP25G, 1,5 м |
QSFP-4SFP25G-CU2M | Пассивный медный кабель-разветвитель Cisco 100G QSFP — 4xSFP25G, 2 метра |
Q-4SFP25G-CU2,5М | Пассивный медный кабель-разветвитель Cisco 100G QSFP — 4xSFP25G, 2,5 м |
QSFP-4SFP25G-CU3M | Пассивный медный кабель-разветвитель Cisco 100G QSFP — 4xSFP25G, 3 метра |
QSFP-4SFP25G-CU5M | Пассивный медный кабель-разветвитель Cisco 100G QSFP — 4xSFP25G, 5 метров |
QSFP-100G-AOC1M | Активный оптический кабель Cisco 100G QSFP, 1 метр |
QSFP-100G-AOC2M | Активный оптический кабель Cisco 100G QSFP, 2 метра |
QSFP-100G-AOC3M | Активный оптический кабель Cisco 100G QSFP, 3 метра |
QSFP-100G-AOC5M | Активный оптический кабель Cisco 100G QSFP, 5 метров |
QSFP-100G-AOC7M | Активный оптический кабель Cisco 100G QSFP, 7 метров |
QSFP-100G-AOC10M | Активный оптический кабель Cisco 100G QSFP, 10 метров |
QSFP-100G-AOC15M | Активный оптический кабель Cisco 100G QSFP, 15 метров |
QSFP-100G-AOC20M | Активный оптический кабель Cisco 100G QSFP, 20 метров |
QSFP-100G-AOC25M | Активный оптический кабель Cisco 100G QSFP, 25 м |
QSFP-100G-AOC30M | Активный оптический кабель Cisco 100G QSFP, 30 метров |
CVR-QSFP28-SFP25G | Адаптер Cisco 100G QSFP — SFP25G |
