Обзор продукта
Arista предлагает широкий ассортимент высокопроизводительных оптических приемопередатчиков и медных кабелей для центров обработки данных и кампусных сетей со скоростями от 1G до 800G и радиусом действия от 1 м до 80 км+. Портфель оптических модулей и кабелей Arista предлагает широкий выбор вариантов подключения 800G с высокой плотностью и низким энергопотреблением (два 400G), 400G, 200G, 100G, 50G, 40G, 25G, 10G, 1G и 100M Ethernet по оптоволоконному или медному точке.
Чтобы удовлетворить растущий спектр приложений, Arista предлагает широкий выбор приемопередатчиков и кабелей OSFP, QSFP-DD, QSFP, SFP, SFP-DD и DSFP, которые соответствуют отраслевым стандартам, предлагая широкий спектр вариантов подключения. Каждый модуль оптимизирован для различных сред и радиуса действия (от 0,5 метра до 80 километров). Все скорости интерфейсов, от 1G до 400GE, имеют варианты подключения, которые включают медные кабели прямого подключения (ЦАП), активные оптические кабели (AOC), многомодовые оптоволоконные и одномодовые оптоволоконные приемопередатчики.
Преимущества оптики Arista
Качество и поддержка: уверенное развертывание критически важной сетевой инфраструктуры. Полностью поддерживается службой поддержки Arista.
Более быстрое развертывание: исключение циклов квалификации для оптики.
Сокращение эксплуатационных расходов: предотвращение дорогостоящих сбоев в работе сети и простоев из-за несовместимости оптики или сбоев.
Упрощение закупок: универсальный магазин для оптической и медной связи от 1G до 400G.
Plug-and-play эксплуатация: Простота в использовании, полная интеграция с EOS и CloudVision, «это просто работает».
Поддерживаемые кабели и оптика 800G (Dual 400G) Ethernet OSFP и QSFP-DD
800GBASE-AOC / 2x оптических кабеля 400GBASE-AOC
Длина канала активного оптического кабеля 1, 3, 5, 7, 10, 15, 20, 25 и 30 м
2x трансивер 400GBASE-XDR4 OSFP и QSFP-DD
Длина линии до 2 км по параллельному одномодовому волокну

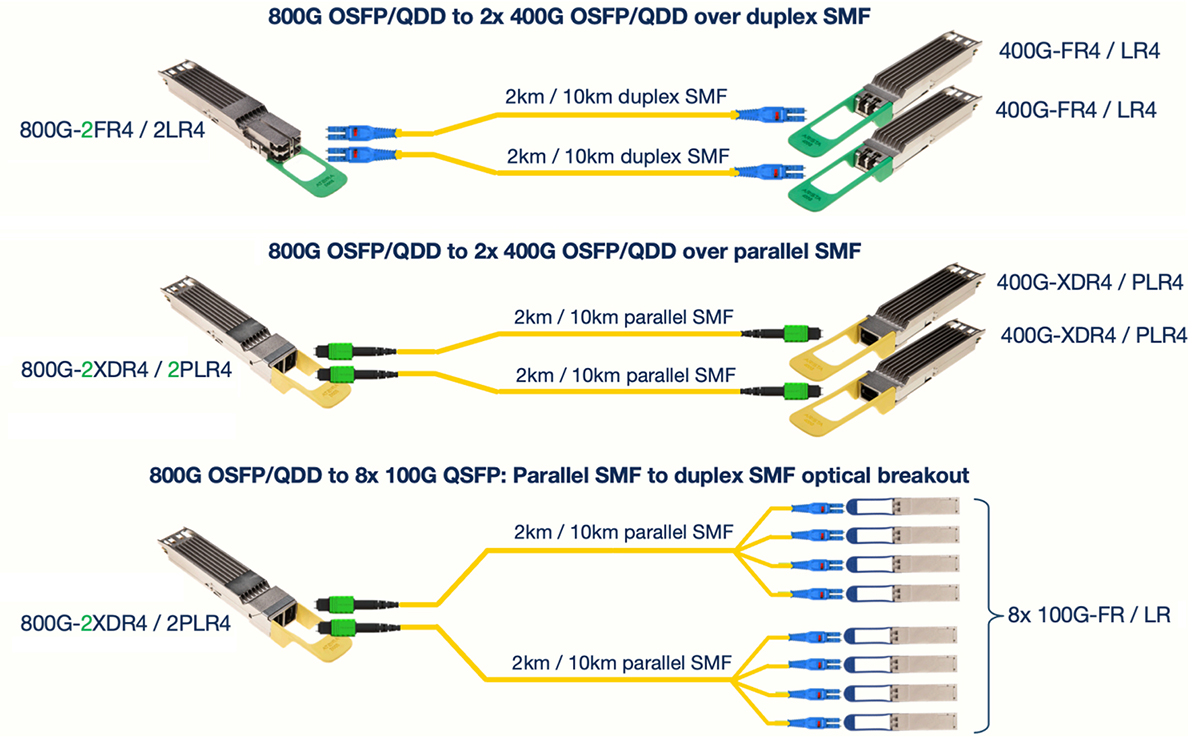

Переключение на 2x приемопередатчика 400G-XDR4 / DR4 или 8x приемопередатчиков 100G-FR / DR QSFP
2x приемопередатчик 400GBASE-PLR4 OSFP и QSFP-DD
Длина соединения до 10 км по параллельному одномодовому волокну
Переключение на 2x приемопередатчика 400G-PLR4 или 8x 100G-LR QSFP трансиверов
2x трансивер 400GBASE-FR4 OSFP и QSFP-DD
Длина линии до 2 км по двум парам дуплексного одномодового волокна
Переключение на 2x приемопередатчика 400G-FR4
2x трансивер 400GBASE-LR4 OSFP и QSFP-DD
Длина канала до 10 км по двум парам дуплексного одномодового волокна
Переключение на 2x приемопередатчика 400G-LR4
Медные кабели 800GBASE-CR8 / 2x 400GBASE-CR8 OSFP и QSFP-DD Twinax
Длина соединения 1 м и 2 м по твинаксовому медному кабелю
Таблица 1. Технические характеристики кабеля Arista 800G
Тип PHY | Тип разъема | Длина волны (нм) | Тип кабеля | Максимальный радиус действия |
800GBASE-CR8 / 2x 400GBASE-CR8 | OSFP в OSFP | – | Твинакс Медь | 1, 2м |
QSFP-DD в QSFP-DD | – | Твинакс Медь | 1, 2м | |
800GBASE-AOC / 2x 400GBASE-AOC | OSFP в OSFP | – | – | От 1 до 30 м |
QSFP-DD в QSFP-DD |
Таблица 2. Оптические характеристики Arista 800G
Тип PHY | Тип разъема | Длина волны (нм) | Тип кабеля | Размер ядра (один) | Модальная полоса пропускания (МГц*км) | Мощность передачи (дБм) | Мощность Rx (дБм) | Максимальный радиус действия |
800GBASE-2FR4 2x 400GBASE-FR4 | 2x LC | 1271, 1291 1311, 1331 | СМФ | Г.652 | – | от -3.3 до +3.5 /полоса | от -7,3 до +3,5 /полоса | 2 км |
800GBASE-2LR4 2x 400GBASE-LR4 | 2x LC | 1271, 1291 1311, 1331 | СМФ | Г.652 | – | от -2.7 до +5.1 /полоса | -9 до 5.1 /полоса | 10 км |
800GBASE-2XDR4 2x 400GBASE-2XDR4 | 2x БТР МПО-12 | 1310 | СМФ | Г.652 | – | от -2.4 до +4.0 /полоса | от -6,4 до +4,5 /полоса | 2 км |
800GBASE-PLR4 2x 400GBASE-2PLR4 | 2x БТР МПО-12 | 1310 | СМФ | Г.652 | – | от -1.4 до +4.0 /полоса | от -7,7 до +4,5 /полоса | 10 км |
Таблица 1. Оптические модули и кабели Arista 800G
Номер для заказа | Описание |
800G OSFP Twinax Медные кабели | |
К-О800-О800-1М | 800GBASE-CR8 (2x 400GBASE-CR4) OSFP — OSFP Twinax Медный кабель 1 метр |
К-О800-О800-2М | 800GBASE-CR8 (2x 400GBASE-CR4) OSFP — OSFP Twinax Медный кабель 2 метра |
Активные оптические кабели 800G OSFP | |
А-О800-О800-1М | Активный оптический кабель 800G OSFP в OSFP, 1 м |
А-О800-О800-3М | Активный оптический кабель 800G OSFP в OSFP, 3 м |
А-О800-О800-5М | Активный оптический кабель 800G OSFP в OSFP, 5 м |
А-О800-О800-7М | Активный оптический кабель 800G OSFP в OSFP, 7 м |
А-О800-О800-10М | Активный оптический кабель 800G OSFP в OSFP, 10 м |
А-О800-О800-15М | Активный оптический кабель 800G OSFP в OSFP, 15 м |
А-О800-О800-20М | Активный оптический кабель 800G OSFP в OSFP, 20 м |
А-О800-О800-25М | Активный оптический кабель 800G OSFP в OSFP, 25 м |
А-О800-О800-30М | Активный оптический кабель 800G OSFP в OSFP, 30 м |
Оптика 800G OSFP | |
ОСФП-800Г-2ХДР4 | 8x 100GBASE-FR (или 2x 400G-XDR4) OSFP Transceiver, 2x разъема MPO-12 APC, до 2 км по параллельному SMF |
ОСФП-800Г-2ПЛР4 | 8x 100GBASE-LR (или 2x 400G-PLR4) OSFP трансивер, 2x разъема MPO-12 APC на расстоянии до 10 км по параллельному SMF |
ОСФП-800Г-2ФР4 | 2x приемопередатчик 400GBASE-FR4 OSFP, 2x дуплексных разъема LC, до 2 км по дуплексному SMF |
ОСФП-800Г-2LR4 | 2x приемопередатчик 400GBASE-LR4 OSFP, 2x дуплексных разъема LC, до 10 км по дуплексному SMF |
Медные кабели 800G QSFP-DD Twinax | |
К-Д800-Д800-1М | 800GBASE-CR8 QSFP-DD на QSFP-DD Twinax медный кабель длиной 1 метр |
С-Д800-Д800-2М | 800GBASE-CR8 QSFP-DD — QSFP-DD Twinax медный кабель 2 метра |
Активные оптические кабели 800G QSFP-DD | |
А-Д800-Д800-1М | Активный оптический кабель 800G QSFP-DD на QSFP-DD, 1 м |
А-Д800-Д800-3М | Активный оптический кабель 800G QSFP-DD на QSFP-DD, 3 м |
А-Д800-Д800-5М | Активный оптический кабель 800G QSFP-DD на QSFP-DD, 5 м |
А-Д800-Д800-7М | Активный оптический кабель 800G QSFP-DD на QSFP-DD, 7 м |
А-Д800-Д800-10М | Активный оптический кабель 800G QSFP-DD на QSFP-DD, 10 м |
А-Д800-Д800-15М | Активный оптический кабель 800G QSFP-DD на QSFP-DD, 15 м |
А-Д800-Д800-20М | Активный оптический кабель 800G QSFP-DD на QSFP-DD, 20 м |
А-Д800-Д800-25М | Активный оптический кабель 800G QSFP-DD в QSFP-DD, 25 м |
А-Д800-Д800-30М | Активный оптический кабель 800G QSFP-DD на QSFP-DD, 30 м |
Оптика 800G Ethernet QSFP-DD | |
QDD-800G-2XDR4 | 8x 100GBASE-FR (или 2x 400G-XDR4) QSFP-DD трансивер, 2x разъема MPO-12 APC, до 2 км по параллельному SMF |
QDD-800G-2PLR4 | 8x 100GBASE-LR (или 2x 800G-PLR4) QSFP-DD Transceiver, 2x разъема MPO-12 APC, до 10 км по параллельному SMF |
QDD-800G-2FR4 | 2x приемопередатчик 400GBASE-FR4 QSFP-DD, 2x дуплексных разъема LC, до 2 км по дуплексному SMF |
QDD-800G-2LR4 | 2x приемопередатчик 400GBASE-LR4 QSFP-DD, 2x дуплексных разъема LC, до 10 км по дуплексному SMF |
