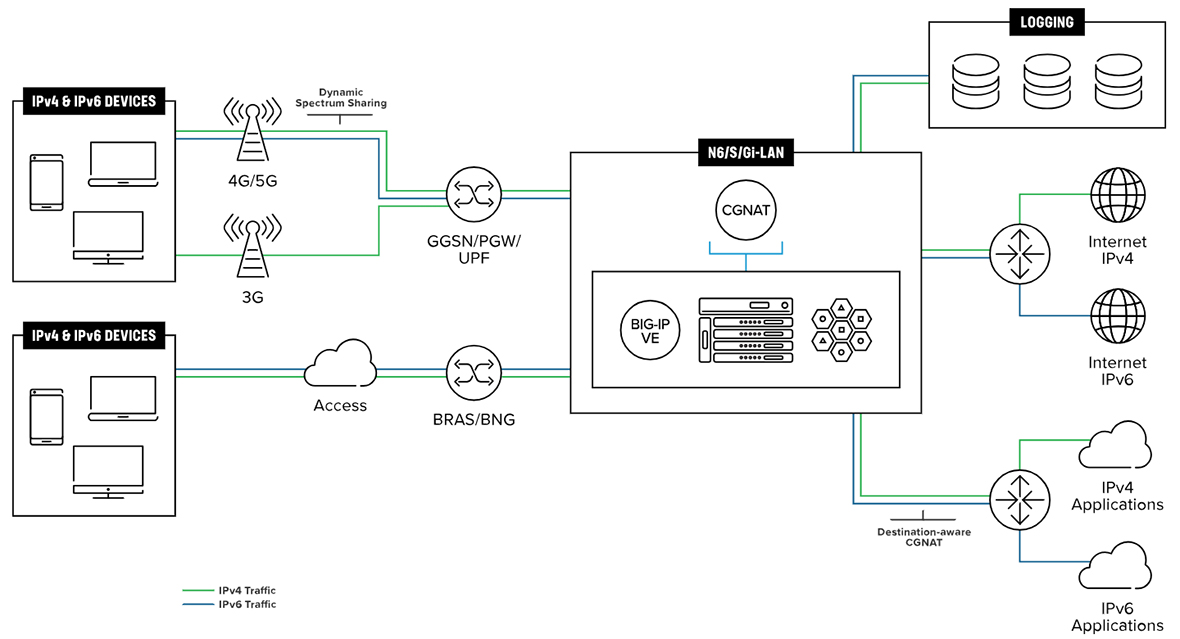

F5 BIG-IP Carrier-Grade NAT (CGNAT) предлагает широкий набор инструментов, которые позволяют поставщикам услуг прозрачно поддерживать и взаимодействовать с устройствами и контентом IPv4 и IPv6. BIG-IP CGNAT предлагает поставщикам услуг нативные решения для трансляции сетевых адресов, такие как NAT44 и NAT64. Он обеспечивает масштабируемость операторского класса, предлагая очень большое количество трансляций IP-адресов, очень быструю настройку преобразования NAT, высокую пропускную способность и высокую скорость ведения журналов.

Сегодня CGNAT широко используется в рамках комплексной стратегии безопасности. F5 BIG-IP CGNAT часто комбинируется с BIG-IP Advanced Firewall Manager (AFM), обеспечивая высокопроизводительный сетевой брандмауэр, который также может маскировать адреса абонентов. Эта комбинация позволяет поставщику услуг связи монетизировать исходящие услуги по обеспечению безопасности абонентов. BIG-IP AFM предоставляет комплексную платформу для обеспечения безопасности, позволяя использовать CGNAT, DDoS-атаки, списки контроля доступа (ACL) и систему предотвращения вторжений (IPS).

Трансляция сетевых адресов

Трансляция сетевых адресов в BIG-IP CGNAT позволяет без проблем обеспечивать подключение по протоколам IPv4 и IPv6, а также обрабатывать большое количество одновременных сеансов при управлении инфраструктурой и контентом протоколов IPv4 и IPv6.

НАТ44

Поддержка расширенного использования IPv4

Детерминированный NAT уменьшает размер журнала и требования к нему

Сопоставление, не зависящее от конечных точек, поддерживает привязанные устройства

Фильтрация, не зависящая от конечных точек

NAT64

Трансляционирует между адресами IPv6 и IPv4

Предоставляет поставщикам услуг с конечными точками IPv6 доступ к контенту и адресатам IPv4

Выделение блоков портов (PBA)

Уменьшает объем необходимого логирования

Содержит набор портов для частного IP-адреса

Журналы должны быть сохранены только дважды для каждого набора портов

Детерминированный NAT

Снижение потребности в лесозаготовительной инфраструктуре

Общедоступные IP-адреса и порты предопределены и определены для данной конечной точки

Выделение портов для сессии выполняется динамически из назначенных блоков

464XLAT

Поддерживает взаимодействие с приложениями, поддерживающими только IPv4

Предоставляет доступ к услугам IPv4 для мобильных и проводных сетей, поддерживающих только IPv6, без инкапсуляции

Поддержка PLAT для трансляции с отслеживанием состояния N:1 глобальных IPv6-адресов в IPv4-адреса

Протокол управления портами (PCP)

Обеспечивает обмен данными через домашние и бизнес-шлюзы

Поддерживает бесперебойную работу приложений, использующих UPnP

Обеспечивает прямой диалог между приложениями и устройством CGNAT, на котором работает сервер PCP

Открытие или переадресация портов TCP или UDP независимо от местоположения устройства CGNAT

ДНС64

Предоставлено F5 BIG-IP DNS

Позволяет узлам IPv6 видеть назначения IPv4 в виде адресов IPv6

Синтезирует записи AAAA из записей A для обеспечения совместимости

Взаимодействие с внешними шлюзами DNS64 для гибкости развертывания

Поддержка шлюза прикладного уровня

Переводите сервисы SIP/RTSP для бесперебойных видео- и голосовых вызовов

BIG-IP CGNAT предлагает поддержку шлюза прикладного уровня (ALG)

Использует сопоставление NAT для создания точечных отверстий для потоков мультимедиа, несущих полезную нагрузку приложения

Поддержка протокола туннелирования «точка-точка» (PPTP)

Заколка

Обеспечивает обмен данными между конечными точками за NAT

Позволяет транслировать пакеты, поступающие из частных сетей, а затем закольцовывает эти пакеты обратно в частную сеть, минуя публичную сеть

Сокращение трафика в нисходящей инфраструктуре

Сопоставление адреса и порта (MAP)

Сопоставление частных IPv4-адресов с общедоступными адресами без сохранения состояния

Реализация без сохранения состояния улучшает масштабируемость

Устраняет необходимость ведения журнала трансляции для реализаций NAT44 или NAT64 с отслеживанием состояния

Снижает стоимость и сложность ведения журналов

Быстрое развертывание IPv6 (6RD)

Позволяет сетям на IPv4 взаимодействовать с IPv6-адресами без обновления оборудования

Упрощение перехода с IPv4 на IPv6

Высокоскоростное ведение журнала

Минимизируйте потребность в хранилище с помощью настраиваемого ведения журнала сеансов

Поддержка экспорта потоковой информации по протоколу Интернет (IPFIX)

Извлечение MSISDN и другой информации из бухгалтерских сообщений RADIUS для включения в журналы

Масштабирование для поддержки создания и экспорта миллионов записей журнала

Балансировка нагрузки и UDP-мониторинг высокоскоростных серверов логирования

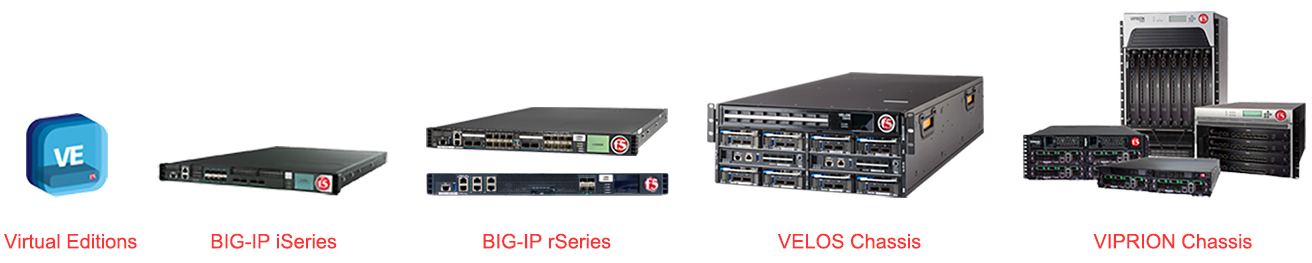

Платформы BIG-IP

Виртуальные версиипрограммного обеспечения BIG-IP работают на стандартных серверах и поддерживают ряд гипервизоров и требований к производительности. Виртуальные среды обеспечивают гибкость, мобильность и быстрое развертывание служб приложений в программно-определяемых центрах обработки данных и облачных средах. Более подробную информацию см. в технических описаниях системного оборудования BIG-IP, VIPRION, VELOS и Virtual Edition. Информацию о поддержке конкретных модулей для каждой платформы см. в последних примечаниях к выпуску AskF5. Полный список поддерживаемых гипервизоров см. в таблице поддерживаемых гипервизоров VE.

Устройства BIG-IP iSeriesобеспечивают быструю и простую программируемость, дружественную к экосистеме оркестрацию и рекордную производительность программно-определяемого оборудования. В результате заказчики могут ускорить создание частных облаков и защитить критически важные данные в любом масштабе, одновременно снижая совокупную стоимость владения и обеспечивая перспективность своих приложений.

Устройства BIG-IP rSeriesустраняют разрыв между традиционной и современной инфраструктурой с помощью переработанной платформы, ориентированной на API, разработанной для удовлетворения потребностей ваших традиционных и новых приложений. Новая серия F5 rSeries обеспечивает беспрецедентный уровень производительности, полностью автоматизируемую архитектуру и высочайшую надежность, безопасность и контроль доступа для критически важных приложений.

VELOSplatform — это следующее поколение ведущих в отрасли систем F5 на базе шасси, которое обеспечивает беспрецедентную производительность и масштабируемость в едином контроллере доставки приложений (ADC). Вы можете легко масштабировать емкость, добавив модульные блейд-серверы в шасси без прерывания работы, а VELOS позволяет сочетать как традиционных клиентов BIG-IP, так и клиентов BIG-IP нового поколения в будущем.

VIPRIONмодульные системы шасси и блейд-серверов, разработанные специально для обеспечения производительности и линейной масштабируемости по требованию без прерывания бизнеса. В системах VIPRION используется технология кластеризации F5 ScaleN, поэтому вы можете добавлять блейд-серверы без перенастройки или перезагрузки.

Таблица 1. Технические характеристики лицензионных модулей программного обеспечения F5 BIG-IP

Модели iSeries	Временный режим	DNS	АПМ	АСМ	AWF	CGN	SSLO	ПЭМ	БР	БТ
Ф5-и2600	✅	✅	✅	✅	✅	✅	❌	❌	❌	❌
Ф5-i2800	✅	✅	✅	✅	✅	✅	✅	❌	✅	✅
Ф5-и4600	✅	✅	✅	✅	✅	✅	❌	❌	✅	✅
Ф5-и4800	✅	✅	✅	✅	✅	✅	✅	❌	✅	✅
Ф5-и5600	✅	✅	❌	✅	✅	✅	❌	❌	✅	✅
Ф5-и5800	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Ф5-и5820-ДФ	✅	✅	✅	❌	✅	❌	❌	❌	✅	✅
Ф5-и7600	✅	✅	❌	✅	✅	✅	❌	❌	✅	✅
Ф5-и7600-Д	✅	✅	❌	✅	✅	✅	❌	❌	✅	✅
Ф5-и7800	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Ф5-и7800-Д	✅	✅	✅	✅	✅	✅	❌	✅	✅	✅
Ф5-и7820-ДФ	✅	✅	✅	❌	✅	❌	❌	❌	✅	✅
Ф5-и10600	✅	✅	❌	✅	✅	✅	❌	❌	✅	✅
Ф5-И10600-Д	✅	✅	❌	✅	✅	✅	❌	❌	✅	✅
Ф5-и10800	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Ф5-И10800-Д	✅	✅	✅	✅	✅	✅	❌	✅	✅	✅
Ф5-и11400-ДС	✅	❌	❌	✅	✅	❌	❌	❌	✅	✅
Ф5-и11600	✅	✅	❌	✅	✅	✅	❌	❌	✅	✅
Ф5-и11600-ДС	✅	❌	❌	✅	✅	❌	❌	❌	✅	✅
Ф5-и11800	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Ф5-и11800-ДС	✅	❌	✅	✅	✅	❌	❌	✅	✅	✅
Ф5-и15600	✅	✅	❌	✅	✅	✅	❌	❌	✅	✅
Ф5-и15800	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Ф5-и15820-ДФ	✅	✅	✅	❌	❌	❌	❌	❌	✅	✅
Модели rSeries	Временный режим	DNS	АПМ	АСМ	AWF	CGN	SSLO	ПЭМ	БР	БТ
Ф5-р2600	✅	✅	✅	✅	✅	✅	❌	❌	❌	❌
Ф5-р2800	✅	✅	✅	✅	✅	✅	✅	❌	✅	✅
Ф5-р4600	✅	✅	✅	✅	✅	✅	❌	❌	✅	✅
Ф5-р4800	✅	✅	✅	✅	✅	✅	✅	❌	✅	✅
Ф5-р5600	✅	✅	✅	✅	✅	✅	❌	❌	✅	✅
Ф5-р5800	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Ф5-р5900	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Ф5-р5920-ДФ	✅	❌	❌	❌	❌	❌	❌	❌	✅	✅
Ф5-р10600	✅	✅	✅	✅	✅	❌	❌	❌	✅	✅
Ф5-р10800	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Ф5-р10900	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Ф5-р10920-ДФ	✅	❌	❌	❌	❌	❌	❌	❌	✅	✅
Ф5-р12600-ДС	✅	❌	❌	❌	❌	❌	❌	❌	✅	✅
Ф5-р12800-ДС	✅	❌	❌	❌	❌	❌	❌	❌	✅	✅
Ф5-р12900-ДС	✅	❌	❌	❌	❌	❌	❌	❌	✅	✅
Модели VELOS	Временный режим	DNS	АПМ	АСМ	AWF	CGN	SSLO	ПЭМ	БР	БТ
ВЕЛОС-СХ410	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
ВЕЛОС-CX410-Н	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
Модели VIPRION	Временный режим	DNS	АПМ	АСМ	AWF	CGN	SSLO	ПЭМ	БР	БТ
ВИПРИОН-2200	✅	❌	✅	✅	✅	✅	✅	✅	✅	✅
ВИПРИОН-2400	✅	❌	✅	✅	✅	✅	✅	✅	✅	✅
ВИПРИОН-4480	✅	❌	✅	✅	✅	✅	✅	✅	✅	✅
ВИПРИОН-4480	✅	❌	✅	✅	✅	✅	✅	✅	✅	✅
