Линейка коммутаторов Ethernet EX4650 обеспечивает высокую масштабируемость, высокую доступность и высокую производительность для развертывания распределительных сетей в кампусных сетях. EX4650 оснащен фиксированными портами 1GbE/10GbE/25GbE с восходящими каналами 40GbE/100GbE, которые поддерживают передовые кампусные среды, что позволяет им осуществлять переход к многооблачной среде, развертывать передовые облачные приложения и внедрять технологии Интернета вещей. Он также достаточно гибок для использования в корпоративных локальных развертываниях на вершине стойки и агрегации поставщиков услуг.

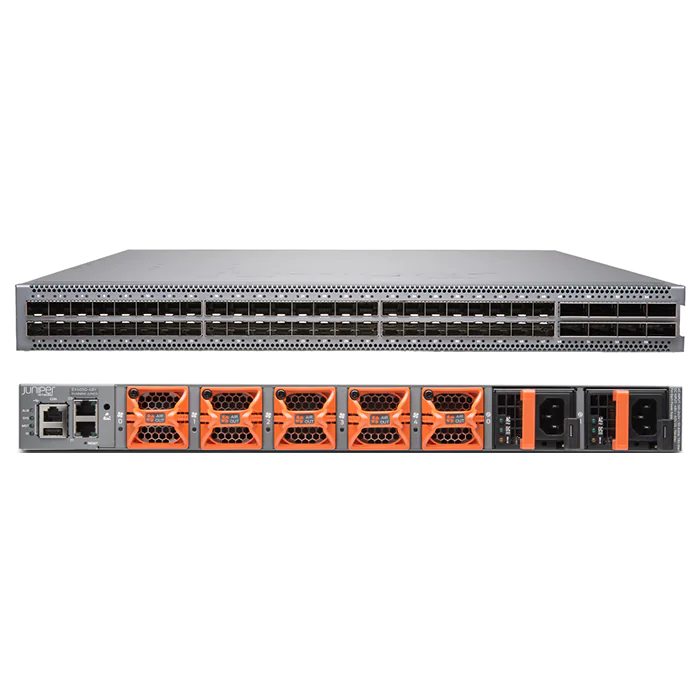

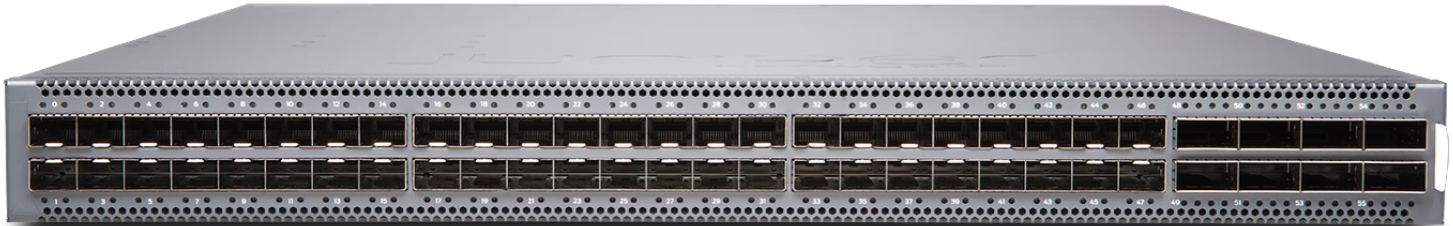

Ethernet-коммутатор EX4650 компании Juniper Networks обеспечивает подключение уровня 2 и 3 со скоростью 4 Тбит/с к сетевым устройствам, таким как защищенные маршрутизаторы, серверы и другие коммутаторы. Оснащенный 48 портами 10GbE/25GbE малого форм-фактора (SFP/SFP+/SFP28) и 8 портами 40GbE/100GbE с четырьмя приемопередатчиками SFP+ (QSFP+/QSP28) со скоростью проводной связи в компактной платформе 1U, EX4650 обеспечивает гибкость для поддержки смешанных сред 1GbE, 10GbE, 25GbE, 40GbE и 100GbE. Доступны четыре модели: две с блоками питания переменного тока с воздушным потоком спереди назад или сзади вперед, и две с блоками питания постоянного тока с воздушным потоком спереди назад или сзади вперед. Все модели оснащены двойными блоками питания.
Коммутатор EX4650-48Y имеет следующие особенности
Поддержка многоскоростных нисходящих каналов 1GbE/10GbE/25GbE и восходящих каналов 40GbE/100GbE для конфигураций доступа и агрегации с 48 портами 25GbE и до восьми восходящими портами 100GbE на платформе 1U.
Производительность до 4 Тбит/с L2 и L3 с задержкой всего 550 наносекунд
Четырехъядерный процессор Intel с тактовой частотой 2,3 ГГц, памятью 16 ГБ и твердотельным накопителем емкостью 64 ГБ
Многофункциональные возможности автоматизации с поддержкой Python и автоматической инициализации (ZTP)
Поддержка протоколов виртуализации, таких как Virtual Extensible LAN (VXLAN)
Расширенные функции ОС Junos, такие как EVPN, путь добавления BGP, MPLS, L3 VPN и IPv6 6PE
Таблица 1. Технические характеристики коммутатора EX4650 Ethernet
Номер продукта | Описание |
Коэффициент формы | Исправлено распределение 1 U/ядро |
Плотность портов | 48 x 10/25GbE и 8 x 40/100 вариантов |
Проводное страхование | Да |
Ткани для кампуса | Виртуальное шасси, MC-LAG, ESI-LAG, EVPN-VXLAN |
Облачное управление | Да |
Размеры (Ш x В x Г) | 17,36 x 1,72 x 20,48 дюйма (44,09 x 4,37 x 52,02 см) |
Скорость объединительной платы | Н/Д |
Скорость передачи данных | 2 Тбит/с |
Производительность | 1,49 млрд пакетов в секунду |
Упругость | Резервные внутренние блоки питания с разделением нагрузки; Резервные вентиляторы с регулируемой частотой вращения |
Мониторинг трафика | sFlow |
Очереди/порты качества обслуживания (QoS) | 8 |
MAC-адреса | 288,000 |
Джамбо-рамы | 9216 байт |
Одноадресные/многоадресные маршруты IPv4 | 360,000/104,000 |
Одноадресные/многоадресные маршруты IPv6 | 256,000/52,000 |
Количество VLAN | 4093 |
Записи ARP | 48,000 |
Таблица 1. Коммутаторы EX4650 Ethernet Информация для заказа
Продукт | Описание |
Коммутационное оборудование | |
ЭКС4650-48И-АФИ | 48 портов 25GbE/10GbE/GbE SFP28/SFP+/SFP, 8 портов 100GbE/40GbE QSFP28/QSFP+, резервные вентиляторы, 2 блока питания переменного тока, 2 кабеля питания, комплект для монтажа в 4 стойки и воздушный поток сзади вперед |
EX4650-48Y-AFO | 48 портов 25GbE/10GbE/GbE SFP28/SFP+/SFP, 8 портов 100GbE/40GbE QSFP28/QSFP+, резервные вентиляторы, 2 блока питания переменного тока, 2 кабеля питания, 4-контактный комплект для монтажа в стойку и воздушный поток спереди-назад |
ЭКС4650-48И-ДК-АФИ | 48 портов 25GbE/10GbE/GbE SFP28/SFP+/SFP, 8 портов 100GbE/40GbE QSFP28/QSFP+, резервные вентиляторы, 2 блока питания постоянного тока, 2 кабеля питания, комплект для монтажа в 4 стойки и воздушный поток сзади вперед |
EX4650-48Y-DC-AFO | 48 портов 25GbE/10GbE/GbE SFP28/SFP+/SFP, 8 портов 100GbE/40GbE QSFP28/QSFP+, резервные вентиляторы, 2 блока питания постоянного тока, 2 кабеля питания, 4-контактный комплект для монтажа в стойку и воздушный поток спереди назад |
JPSU-650W-AC-AFO | Блок питания переменного тока Juniper мощностью 650 Вт (воздушный поток со стороны левого борта на сторону FRU) |
JPSU-650W-AC-AFI | Блок питания переменного тока Juniper мощностью 650 Вт (воздушный поток со стороны FRU на левый борт) |
JPSU-650W-DC-AFO | Блок питания постоянного тока Juniper мощностью 650 Вт (воздушный поток со стороны левого борта на сторону FRU) |
JPSU-650W-DC-AFI | Блок питания постоянного тока Juniper мощностью 650 Вт (воздушный поток со стороны FRU на левый борт) |
QFX5110-Огонь | Модель вентилятора FANAFI, воздушный поток сзади вперед |
QFX5110-дневный | Модель вентилятора FANAFO, воздушный поток спереди назад |
EX-4PST-RMK | Комплект для монтажа в стойку на 4 столба |
Оптика и приемопередатчики | |
EX-SFP-1GE-T | SFP 1000BASE-T Медный модуль приемопередатчика для передачи на расстояние до 100 м по категории 5 |
EX-SFP-1GE-SX | Оптика SFP 1000BASE-SX GbE, 850 нм для передачи на расстояние до 550 м по многомодовому волокну |
EX-SFP-1GE-LX | Оптика SFP 1000BASE-LX GbE, 1310 нм для передачи на 10 км по одномодовому волокну |
EX-SFP-10GE-USR | Оптика SFP+ 10GbE с ультрамалым радиусом действия, 850 нм на 10 м на OM1, 20 м на OM2, 100 м на многомодовом волокне OM3 |
EX-SFP-10GE-SR | Оптика SFP+ 10GBASE-SR 10GbE, 850 нм для передачи данных на расстояние до 300 м по многомодовому волокну |
EX-SFP-10GE-LR | Оптика SFP+ 10GBASE-LR 10GbE, 1310 нм для передачи на 10 км по одномодовому волокну |
EX-SFP-10GE-ER | Оптика SFP+ 10GBASE-ER 10GbE, 1550 нм для передачи на 40 км по одномодовому волокну |
EX-SFP-10GE-ZR | Оптика SFP+ 10GBASE-ZR 10GbE, 1550 нм для передачи на 80 км по одномодовому волокну |
Экс-СФП-ЦАП-1М | SFP+ 10GbE Direct Attach Copper (твинаксиальный медный кабель), 1 м |
ЭКС-СФП-ЦАП-3М | SFP+ 10GbE Direct Attach Copper (двойной медный кабель), 3 м |
QFX-SFP-DAC-1MA | SFP+ 10GbE Direct Attach Copper (активный твинаксиальный медный кабель), 1 м |
QFX-SFP-DAC-3MA | SFP+ 10GbE Direct Attach Copper (активный твинаксиальный медный кабель), 3 м |
QFX-SFP-DAC-5MA | SFP+ 10GbE Direct Attach Copper (активный твинаксиальный медный кабель), 5 м |
QFX-SFP-DAC-7MA | SFP+ 10GbE Direct Attach Copper (активный твинаксиальный медный кабель), 7 м |
JNP-SFPP-10GE-T | Приемопередатчик SFP+ обеспечивает пропускную способность 100/1000/10000BASE-TX на расстоянии до 30 м по медному соединению через разъем RJ-45 |
JNP-25G-SR | Оптика SFP28 25GBASE-SR для передачи данных на расстояние до 100 м по последовательному многомодовому волоконному (MMF) волокну OM4 |
НПП-25Г-ЛР | Оптика SFP28 25GBASE-SR для передачи данных на расстояние до 10 км по последовательному одномодовому оптоволоконному кабелю (SMF) |
ОНП-25Г-ЦАП-1М | Медный кабель 25GbE SFP28 — SFP28, 1 м |
ШНП-25Г-ЦАП-3М | Медный кабель 25GbE SFP28 — SFP28, 3 м |
EX-QSFP-40G-LX4 | Оптика 40GbE QSFP+ LX4 |
EX-QSFP-40G-SR4 | Оптика QSFP+ 40GBASE-SR4 40GbE, 850 нм для передачи данных на расстояние до 150 м по многомодовому волокну |
QFX-QSFP-40G-ESR4 | Оптика QSFP+ 40GBASE-SR4 40GbE, 850 нм для передачи данных на расстояние до 300 м по многомодовому волокну |
QSFPP-40GBASE-ER4 | Подключаемый приемопередатчик 40GBASE-ER4 QSFP+ |
EX-QSFP-40G-LR4 | 40GbE QSFP+ LR4 |
QFX-QSFP-DAC-1M | QSFP+ - QSFP+ Ethernet Direct Attach Copper (двойной медный кабель), 1 м пассивный |
QFX-QSFP-DAC-3M | QSFP+ - QSFP+ Ethernet Direct Attach Copper (двойной медный кабель), 3 м пассивный |
QFX-QSFP-DACBO-1M | QSFP+ — SFP+ 10GbE Прямое подключение Breakout Copper (двойной медный кабель), 1 м |
QFX-QSFP-DACBO-3M | QSFP+ — SFP+ 10GbE Прямое подключение Breakout Copper (твинаксиальный медный кабель), 3 м |
EX-QSFP-100G-SR4 | QSFP28 100GbE, SR4, 100 м |
JNP-QSFP-100G-PSM4 | Оптика QSFP28 100GBASE-PSM4 для передачи данных на расстояние до 500 м по параллельному SMF |
JNP-QSFP-100G-CWDM | QSFP28 100GbE, CWDM4, 2 км |
EX-QSFP-100G-LR4 | QSFP28 100GbE, LR4, 10 км |
ОНП-100Г-ЦАП-1М | QSFP28 - QSFP28 Ethernet Direct Attach Copper (твинаксиальный медный кабель) 1 м |
ШНП-100Г-ЦАП-3М | QSFP28 - QSFP28 Ethernet Direct Attach Copper (двойной медный кабель) 3 м |
ЕНП-100Г-4С25Г-1М | QSFP28 — SFP+ 25GbE Прямое подключение Breakout Copper (твинаксиальный медный кабель) 1 м |
ОНП-100Г-4С25Г-3М | QSFP28 — SFP+ 25 GbE Прямое подключение Breakout Copper (твинаксиальный медный кабель) 3 м |
EX-SFP-GE80KCW1470 | SFP, оптика Gigabit Ethernet CWDM, 1470 нм для передачи на 80 км по SMF |
EX-SFP-GE80KCW1490 | SFP, оптика Gigabit Ethernet CWDM, 1490 нм для передачи на 80 км по SMF |
EX-SFP-GE80KCW1530 | SFP, оптика Gigabit Ethernet CWDM, 1530 нм для передачи на 80 км по SMF |
EX-SFP-GE80KCW1550 | SFP, оптика Gigabit Ethernet CWDM, 1550 нм для передачи на 80 км по SMF |
EX-SFP-GE80KCW1570 | SFP, оптика Gigabit Ethernet CWDM, 1570 нм для передачи на 80 км по SMF |
EX-SFP-GE80KCW1590 | SFP, оптика Gigabit Ethernet CWDM, 1590 нм для передачи на 80 км по SMF |
EX-SFP-GE80KCW1610 | SFP, оптика Gigabit Ethernet CWDM, 1610 нм для передачи на 80 км по SMF |
Лицензии на функции программного обеспечения | |
ЭКС4650-ПФЛ | Лицензия на премиум-функции EX4650 |
EX4650-AFL | Лицензия на расширенные функции EX4650 |
