Линейка коммутаторов Ethernet EX9250 представляет собой компактные, программируемые и масштабируемые ядро и устройства агрегации для корпоративных сред, снижая стоимость и сложность при одновременном обеспечении надежности операторского класса. Коммутаторы Ethernet EX9250 значительно упрощают архитектуру кампусов и центров обработки данных, позволяя развертывать Evolved Enterprise Core с Ethernet VPN, создавая путь к ядру 100GbE.
EX9250 также является ключевым компонентом корпоративного решения Juniper, основанного на искусственном интеллекте. Коммутатор отделяет оверлейную сеть от базовой с помощью таких технологий, как Ethernet VPN (EVPN) и Virtual Extensible LAN (VXLAN), удовлетворяя потребности современной корпоративной сети, позволяя сетевым администраторам создавать логические сети L2 в различных сетях L3.

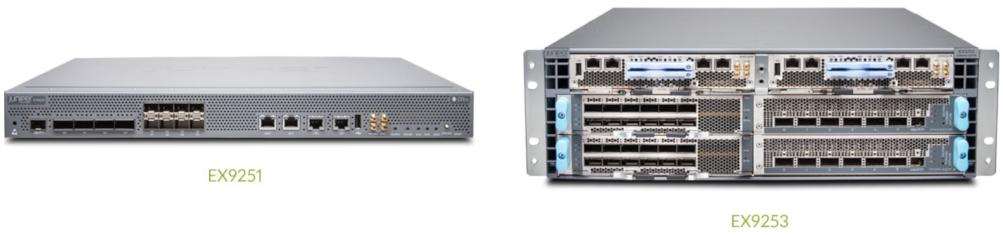

Доступны два варианта шасси EX9250, обеспечивающие значительную гибкость развертывания:
Ethernet-коммутатор EX9251 — это шасси 1U фиксированной конфигурации, поддерживающее 8-портовые 1GbE/10GbE и 4-портовые 40GbE/100GbE.
Ethernet-коммутатор EX9253 представляет собой двухслотовое модульное шасси 3U, которое поддерживает любую комбинацию следующих линейных карт:
EX9253-6Q12C, 12-портовая линейная карта QSFP28 40GbE/100GbE и 6-портовая линейная карта QSFP+ 40GbE
EX9253-6Q12C-M, 12-портовая линейная карта QSFP28 40GbE/100GbE и 6-портовая линейная карта QSFP+ 40GbE с поддержкой Media Access Control Security (MACsec)
Полностью сконфигурированное одно шасси EX9253 может поддерживать до 144 портов 10GbE (все со скоростью проводного соединения), обеспечивая одну из самых плотных в отрасли плотностей портов 10GbE для этого класса многофункциональных и программируемых коммутаторов. Коммутатор EX9253 способен выдавать до 2,4 Тбит/с на слот.
Таблица 1. Технические характеристики коммутаторов линейки Ethernet EX9250
Номер продукта | Описание |
Коэффициент формы | Фиксированное распределение 1 или 3 U/ядро |
Плотность портов | 24 порта 100GbE, 36 портов 40GbE, 144 порта 10GbE |
Проводное страхование | Н/Д |
Ткани для кампуса | EVPN-VXLAN, ESI-LAG |
Облачное управление | Н/Д |
Размеры (Ш x В x Г) | EX9251: 17,4 x 1,75 x 18 дюймов (44,2 x 45,7 см)EX9253: 17,4 x 5,25 x 30 дюймов (44,2 x 13,3 x 76,2 см) |
Скорость объединительной платы | EX9251: 800 Гбит/с |
Скорость передачи данных | EX9251: 400 Гбит/сEX9253: 2,4 Тбит/с |
Производительность | EX9251: 800 Гбит/сEX9253: 4,8 Тбит/с |
Упругость | EX9251: Двойной блок питания, до 5 вентиляторовEX9253: 6 блоков питания, 4 вентилятора, резервные модули маршрутизации; изящное переключение механизма маршрутизации (GRES) |
Мониторинг трафика | sFlow |
Очереди/порты качества обслуживания (QoS) | 8 |
MAC-адреса | 1,000,000 |
Джамбо-рамы | 9192 байт |
Одноадресные/многоадресные маршруты IPv4 | 256,000 |
Одноадресные/многоадресные маршруты IPv6 | 256,000 |
Количество VLAN | 32,000 |
Записи ARP | 512,000 |
Таблица 1. Линейка коммутаторов Ethernet EX9250 Информация для заказа
Номер модели | Описание |
Скобяные изделия | |
EX9251-8X4C | Система EX9251 с 8 портами 10GbE SFP+ и 4 портами 40GbE QSFP+/100GbE QSFP28, 2 блоками питания переменного тока JNP-PWR650-AC, 3 модулями вентиляторов JNP-FAN-1RU и всеми необходимыми пустыми панелями (оптика продается отдельно) |
ЭКС9251-8С4К-ДК | Система EX9251 с 8 портами 10GbE SFP+ и 4 портами 40GbE QSFP+/100GbE QSFP28, 2 блоками питания постоянного тока JNP-PWR650-DC, 3 модулями вентиляторов JNP-FAN-1RU и всеми необходимыми пустыми панелями (оптика продается отдельно) |
ЭКС9253-БАЗА-АС | Базовая конфигурация системы EX9253: 3-слотовый корпус EX9253-CHAS-3RU с 4 вентиляторами JNP-C1-FAN-3RU, 1 модуль маршрутизации EX9253-RE, 3 блока питания JNP-PWR1600-AC-BB и все необходимые пустые панели |
ЭКС9253-БАЗА-DC | Базовая конфигурация системы EX9253: 3-слотовый корпус EX9253-CHAS-3RU с 4 вентиляторами JNP-C1-FAN-3RU, 1 модуль маршрутизации EX9253-RE, 3 блока питания постоянного тока JNP-PWR1100-DC-BB и все необходимые пустые панели |
ЭКС9253-РЕД-АК | Резервная конфигурация EX9253: 3-слотовый корпус EX9253-CHAS-3RU с 4 вентиляторами JNP-C1-FAN-3RU, 2 модуля маршрутизации EX9253-RE, 4 блока питания JNP-PWR1600-AC-BB AC и всеми необходимыми пустыми панелями |
ЭКС9253-РЕД-ДК | Резервная конфигурация EX9253: 3-слотовый корпус EX9253-CHAS-3RU с 4 вентиляторами JNP-C1-FAN-3RU, 2 модуля маршрутизации EX9253-RE, 4 блока питания постоянного тока JNP-PWR1100-DC-BB и всеми необходимыми пустыми панелями |
ЭКС9253-БНД1 | Комплект, состоящий из линейной карты EX9253-BASE-AC и EX9253-6Q12C, поставляется отдельно в виде двух предметов |
EX9253 Линейные карты | |
EX9253-6Q12C | Линейная карта EX9253 с 6 портами 40GbE и 12 портами 40GbE/100GbE |
ЭКС9253-6К12К-М | Линейная карта EX9253 с 6 портами 40GbE и 12 портами 40GbE/100GbE MACsec AES256 |
EX9250 Вставная оптика | |
EX-SFP-10GE-SR | Подключаемый приемопередатчик малого форм-фактора (SFP-трансивер) 10GbE (SFP+ трансивер) оптика с малым радиусом действия (SR) |
EX-SFP-10GE-LR | Приемопередатчик SFP 10GbE (приемопередатчик SFP+) оптика дальнего действия (LR) |
EX-SFP-10GE-LRM | SFP трансивер 10GbE (SFP+ трансивер) многомодовая оптика (LRM) |
EX-SFP-10GE-ER | Оптический модуль SFP+ 10GBASE-ER 10GbE, 1550 нм для передачи на 40 км |
EX-SFP-10GE-ZR | Оптика SFP+ 10GBASE-ZR 10GbE, 1550 нм для передачи на 80 км по одномодовому оптоволоконному кабелю (SMF) |
JNP-SFP-10G-BX10D | Оптика 10G BX через SMF, 1330 нм до 10 км |
JNP-SFP-10G-BX10U | Оптика 10G BX через SMF, 1270 нм до 10 км |
EX-SFP-10GE-USR | SFP+ 10GbE сверхкороткий радиус действия; 850 нм; 10 м по OM1, 20 м по OM2, 100 м по многомодовому оптоволоконному (MMF) OM3 |
JNP-QSFP-4X10GE-LR | Четырехкратный подключаемый трансивер малого форм-фактора плюс (QSFP+ приемопередатчик) оптика 40GBase, передача до 10 км в параллельном одиночном режиме (4X10GbE LR до 10 км) |
JNP-QSFP-4X10GE-IR | QSFP+ 40GBASE-LR4 40 гигабитная оптика для передачи данных на расстояние до 1 км по параллельному SMF |
JNP-QSFP-40GE-IR4 | QSFP+ 40GBASE-LR4 40-гигабитная оптика для передачи данных по SMF на расстояние до 1 км |
QFX-QSFP-40G-SR4 | QSFP+ 40GBASE-SR4 40 гигабитная оптика, 850 нм для передачи на расстояние до 150 м по MMF |
JNP-QSFP-40G-LR4 | QSFP+ 40GBASE-LR4 40 гигабитная оптика для передачи данных на расстояние до 10 км по SMF |
QFX-QSFP-40G-ESR4 | QSFP+ 40GBASE-eSR4 40 гигабитная оптика, 850 нм для передачи на расстояние до 300 м по MMF |
JNP-QSFP-40GE-ER4 | QSFP+ 40GBASE-ER4 40 гигабитная оптика, 1310 нм для передачи до 40 км по SMF |
JNP-QSFP-40G-LX4 | QSFP+ 40GBASE-LX4 40-гигабитная оптика для передачи на расстояние до 150 м с OM4 по дуплексному MMF |
JNP-QSFP-100G-LR4 | Оптика QSFP28 100GBASE-L4 для передачи данных на расстояние до 10 км по последовательному SMF |
JNP-QSFP-100G-SR4 | Оптика QSFP28 100GBASE-SR4 для передачи на расстояние до 100 м по параллельной MMF |
JNP-QSFP-100G-CWDM | Оптика QSFP28 100GBASE-CWDM4 для передачи данных на расстояние до 2 км по последовательному SMF |
JNP-QSFP-100G-PSM4 | Оптика QSFP28 100GBASE-PSM4 для передачи данных на расстояние до 2 км по параллельному SMF |
EX-SFP-10GE-DAC-3M | SFP+ 10GbE медный кабель прямого подключения (твинаксиальный медный кабель), 3 м |
EX-SFP-10GE-DAC-1M | SFP+ 10GbE медный кабель прямого подключения (твинаксиальный медный кабель), 1 м |
EX-SFP-10GE-DAC-5M | SFP+ 10GbE прямое подключение медный (твинаксельный медный кабель) 5 м |
QFX-QSFP-DAC-1M | QSFP+ Кабель в сборе, 1 м, 30 AWG, пассивный, программируемый идентификатор |
JNP-QSFP-DAC-2M | QSFP+ 40GBASE медный кабель прямого подключения 2 метра |
QFX-QSFP-DAC-3M | QSFP+ Кабельная сборка, 3 м, 30 AWG, пассивная, программируемый идентификатор |
JNP-QSFP-DAC-5M | QSFP+ 40GBase Медный кабель прямого подключения 5 метров, пассивный |
EX-QSFP-40GE-DAC-50CM | QSFP+ 40GbE прямое подключение медный (твинаксиальный медный кабель) для передачи 50 см |
ОНП-100Г-ЦАП-1М | QSFP28 - QSFP28 Ethernet прямое подключение медный (двойной медный кабель) 1 м |
ШНП-100Г-ЦАП-3М | QSFP28 - QSFP28 Ethernet прямое подключение медный (двойной медный кабель) 3 м, активный |
QFX-QSFP-DACBO-1M | QSFP+ - SFP+ 10GbE прямое подключение разрывной медный (твинаксиальный медный кабель) 1 м |
QFX-QSFP-DACBO-3M | QSFP+ - SFP+ 10GbE прямое подключение, медный (твинаксиальный медный кабель), 3 м |
JNP-QSFP-DACBO-10M | QSFP+ - SFP+ 10GbE прямое подключение разрывной медный (твинаксиальный медный кабель) 10 м, активный |
QFX-SFP-DAC-1MA | SFP+ 10GbE медный с прямым подключением (активный твинаксиальный медный кабель) 1 м |
QFX-SFP-DAC-3MA | SFP+ 10GbE медный с прямым подключением (активный твинаксиальный медный кабель) 3 м |
QFX-SFP-DAC-5MA | SFP+ 10GbE прямое подключение медный (активный твинаксиальный медный кабель) 5 м |
QFX-SFP-DAC-7MA | SFP+ 10GbE медный с прямым подключением (активный твинаксиальный медный кабель) 7 м |
QFX-SFP-DAC-10MA | SFP+ 10GbE медный кабель прямого подключения (активный твинаксиальный медный кабель) 10 м |
JNP-QSFP-DAC-5MA | QSFP+ 40GBASE медный кабель прямого подключения 5 м, активный |
JNP-QSFP-DAC-7MA | QSFP+ 40GBASE медный кабель прямого подключения 7 м, активный |
JNP-QSFP-DAC-10MA | QSFP+ 40GBASE медный кабель прямого подключения 10 м, активный |
JNP-QSFP-DACBO-5MA | QSFP+ — SFP+ 10GbE прямое подключение медный (твинаксельный медный кабель) 5 м, активный |
JNP-QSFP-DACBO-7MA | QSFP+ — SFP+ 10GbE прямое подключение медный (твинаксельный медный кабель) 7 м, активный |
Лицензии на функции программного обеспечения EX9250 | |
EX9251-AFL | Лицензия EX9251 на расширенные функции |
ЭКС9251-МЛ | Лицензия среднего масштаба для включения 512 000 записей FIB и ARP на шасси EX9251 (требуется одна на шасси) |
EX9253-AFL | Лицензия EX9253 на расширенные функции |
ЭКС9253-МЛ | Лицензия среднего масштаба для включения 512 000 записей FIB и ARP на шасси EX9253 (требуется одна на шасси) |
EX9253-SFL | Лицензия на функцию безопасности для EX9250 для включения MACsec на EX9253-6Q12C-M |
Шнуры питания EX9250 | |
CBL-M-PWR-RA-AU | Шнур питания переменного тока, Австралия (SAA/3/15), C19, 15 А/250 В, 2,5 м, прямой угол |
CBL-M-PWR-RA-CH | Шнур питания переменного тока, Китай (GB 2099.1-1996, угол), C19, 16 А/250 В, 2,5 м, прямой |
CBL-M-PWR-RA-EU | Шнур питания переменного тока, Европа (VII), C19, 16 А/250 В, 2,5 м, прямоугольный |
CBL-M-PWR-RA-IT | Шнур питания переменного тока, Италия (I/3/16), C19, 16 А/250 В, 2,5 м, прямоугольный |
CBL-M-PWR-RA-JP | Шнур питания переменного тока, Япония (NEMA LOCKING), C19, 20 А/250 В, 2,5 м, прямоугольный |
CBL-M-PWR-RA-TWLK-US | Шнур питания переменного тока, США (блокировка NEMA), C19, 20 А/250 В, 2,5 м, под прямым углом |
CBL-M-PWR-RA-UK | Шнур питания переменного тока, Великобритания (BS89/13), C19, 13 А/250 В, 2,5 м, под прямым углом |
CBL-M-PWR-RA-US | Шнур питания переменного тока, США/Канада (N6/20), C19, 20 А/250 В, 2,5 м, прямоугольный |
CBL-PWR-C19S-162-JP | Шнур питания переменного тока, Япония, NEMA 6-20 - C19, 16 А/250 В, 2,5 м, прямой |
CBL-PWR-C19S-162-JPL | Шнур питания, переменный ток, Япония/США, C19 при 70-80 мм, 16 А/250 В, 2,5 м, прямой, стопорная вилка |
CBL-PWR-RA-JP15 | Кабель питания переменного тока: JIS 8303 15 А/125 В длиной 2,5 м для Японии, под прямым углом |
CBL-PWR-RA-TWLK-US15 | Кабель питания переменного тока: NEMA L5-15P (поворотный замок) 15 А/125 В длиной 2,5 м для США, Канады и Мексики, под прямым углом |
CBL-PWR-RA-US15 | Кабель питания переменного тока: NEMA 5-15 15 А/12 5 В длиной 2,5 м для Северной Америки, части Южной Америки, части Центральной Америки, части Африки и части Азии, прямой угол |
EX9253 Заменяемые в полевых условиях блоки | |
EX9253-LC-BLNK | EX9253 Заглушка крышки линейной карты |
EX9253-RE | Модуль маршрутизации EX9253 |
ЭКС9253-ЧАС-3RU | Шасси EX9253, 3 U |
JNP-FAN-3RU | Универсальный поддон для вентиляторов, 3 U |
НПП-PWR1600-АМ | Универсальный источник питания переменного тока, 1600 Вт, запасной |
JNP-PWR1100-DC | Универсальный источник питания постоянного тока, 1100 Вт, запасной |
EX9253-RE-BLNK | EX9253 RE Заглушка крышки |
НПП-МПК2 | Модульный концентратор портов, 6xQSFP+ |
НПП-МИК1 | 12 модульных интерфейсных плат (MIC) 100GbE/12 40 GbE / 48 x 10GbE |
JNP-MIC1-MACSEC | 12 x 100GbE/12 x 40GbE/48 x 10GbE MACsec MIC |
ЕНП-КМ-3РУ | Универсальный кабельный органайзер корпуса 3 U с воздушным фильтром |
EX9251 Заменяемые в полевых условиях блоки | |
ЖНП-ВЕНТИЛЯТОР-1RU | Универсальный поддон для вентиляторов, 1 U |
ННП-ВЭР650-АМ | Универсальный блок питания переменного тока, 650 Вт, запасной |
JNP-PWR650-DC | Универсальный источник питания постоянного тока, 650 Вт, запасной |
