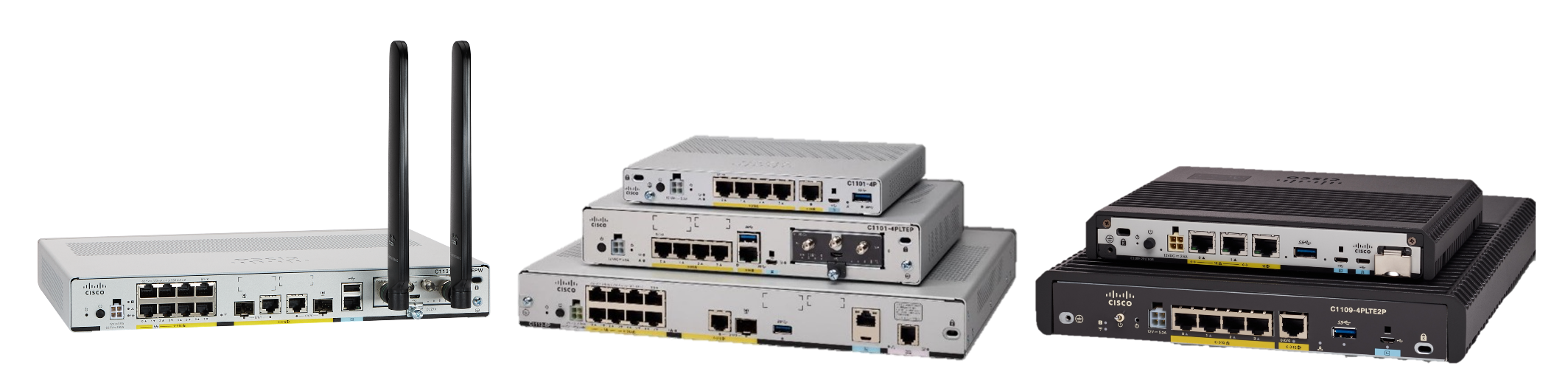

Портфель маршрутизаторов Cisco 1000 Series Integrated Services Routers (ISR 1000 Series) неуклонно расширяется на протяжении многих лет, чтобы предоставить нашим клиентам необходимую гибкость. Осциллографы серии ISR 1000 сочетают в себе возможности маршрутизации, коммутации, Wi-Fi, встроенной системы безопасности и восходящего соединения DSL и LTE в одном легком и высокопроизводительном устройстве. Выберите традиционное программное обеспечение Cisco IOS XE или программное обеспечение Cisco IOS XE SD-WAN, управляемое контроллером, чтобы быстро и надежно развернуть сеть на всех маршрутизаторах Cisco ISR серии 1000. Благодаря простой и гибкой модели оплаты по мере роста вы приобретаете пропускную способность сети только тогда, когда она вам нужна.
Модели и конфигурации
Платформа C1161X-8PLTEP оснащена восемью портами Gigabit Ethernet LAN, одним портом Gigabit Ethernet WAN, одним портом Gigabit Ethernet WAN/SFP и одним подключаемым модулем LTE. «X» означает 8 ГБ памяти DRAM для размещения приложений.
Ключевые особенности
Ведущее в отрасли аппаратное обеспечение в сочетании с многофункциональным программным обеспечением позволяет создавать высокопроизводительные маршрутизаторы для небольших офисов. Пропускная способность IMIX с шифрованием до 800 Мбит/с.
Технологии восходящей связи LTE последнего поколения, включая поддержку двух несущих и агрегацию несущих, а поддержка 5G появится в ближайшее время.
Гибкие решения для управления сетью, начиная от поддержки локального веб-интерфейса и заканчивая облачными и локальными контроллерами SD-WAN.
Беспроводное подключение с поддержкой Wi-Fi 6 встроено в устройство «все в одном» без вентилятора в малом форм-факторе.
Расширенные функции безопасности, доступные в комплекте, включая корпоративный брандмауэр с поддержкой приложений, IPS/IDS, расширенную защиту от вредоносного ПО, фильтрацию URL-адресов и Cisco Umbrella Secure Internet Gateway (SIG) (Secure Access Service Edge [SASE]).
Таблица 1. Механические характеристики ISR Cisco 116x
Особенность | С1161(Х)-8П | C1161(X)-8PLTEP |
Размеры (В x Ш x Г) | 1,65 x 10,80 x 7,85 дюйма | 1,65 x 10,80 x 7,85 дюйма |
Вес | 3,48 фунта (1,58 кг) | 3,74 фунта (1,70 кг) |
Максимальная потребляемая мощность (без учета внешних потерь ПС) | 20,1 Вт | 24,8 Вт |
Внешний источник питания | ● Входное напряжение переменного тока: универсальное от 100 до 240 В переменного тока, от 50 до 60 Гц ● Выходное напряжение: 12 В постоянного тока ● Максимальная выходная мощность: 66 Вт ● Требуется блок питания мощностью 150 Вт для дополнительных PoE и PoE+ ● Выходное напряжение PoE -53,5 В постоянного тока | |
Условия эксплуатации | ● Температура: от 0 ° до 40 ° C на уровне моря, 1 ° C / 1000 футов при снижении номинальных характеристик от 40 ° C ● Высота: от 0 до 10 000 футов (от 0 до 3048 м) ● Влажность: от 5% до 85% относительной влажности (без конденсации) | |
Нерабочие условия | ● Температура: от -40 ° до + 70 ° C (от -40 ° до +158 ° F) ● Высота: от 0 до 15 000 футов (от 0 до 4572 м) ● Влажность: от 5% до 95% относительной влажности (без конденсации) | |
Минимальная поддерживаемая версия (XE SD-WAN) | 17.2.1 | 17.2.1 |
Таблица 2. Артикулы Cisco 116x ISR
Модель | БЛЕДНЫЙ | Локальная вычислительная сеть | ||||
GE | DSL | 5G | LTE | 802.11ac/ax | GE | |
С1161(Х)-8П | 2 | Нет | Нет | Нет | Нет | 8 |
C1161(X)-8PLTEP | 2 | Нет | Да | Да | Нет | 8 |
Таблица 3. Масштабируемость автономного режима Cisco 116x ISR (без SD-WAN)
Особенность | С1161-8П (ЛТЭП) | С1161С-8П (ЛТЭП) |
DRAM/флэш-память | 4 ГБ/4 ГБ | 8 ГБ/8 ГБ |
Количество списков контроля доступа на систему | 1,6 тыс. | 1,6 тыс. |
Количество записей ACE IPv4 на систему | 4К | 4К |
Количество маршрутов IPv4 | 800 тыс. | 800 тыс. |
Количество маршрутов IPv6 | 700 тыс. | 700 тыс. |
Количество сеансов NAT | 100 тыс. | 100 тыс. |
Количество VRF | 4К | 4К |
Таблица 1. Номера SKU Cisco 1100 ISR, DSL и LTE
Модель | БЛЕДНЫЙ | Wi-Fi | Коммутатор LAN | Встроенная консоль USB 3.0 | Подключаемые | ||||||
GE | Комбинация GE/SFP | ADSL2/VDSL2+ или G.FAST или G.SHDSL | LTE Advanced (CAT6) | LTE Adv. Pro (CAT18) | 802.11ac | GE | PoE или PoE+ | ||||
С1101-4П | 1 | NA | NA | NA | NA | NA | 4 | NA | NA | Да (Нет AUX) | Ключ CAT4 LTE |
С1109-2ПЛТЕВЗ | 1 | NA | NA | NA | НА | НА | 2 | НА | НА | Да (Нет AUX) | НА Та же технология CAT4, что и в P-LTE-VZ |
C1109-2PLTEUS | 1 | НА | НА | НА | НА | НА | 2 | НА | НА | Да (Нет AUX) | НА Та же технология CAT4, что и P-LTE-US |
С1109-2ПЛТЭГБ | 1 | НА | НА | НА | НА | НА | 2 | НА | НА | Да (Нет AUX) | НА Та же технология CAT4, что и в P-LTE-GB |
К1109-4ПЛТЭ2П | 1 | НА | НА | Да, с подключаемой технологией | НА | НА | 4 | НА | NA | Да | Да (CAT4/CAT6), Двойные подключаемые устройства, Один последовательный порт P-1T в гнезде 0 |
C1111-8P (C1111X-8P с памятью 8 ГБ и флэш-памятью) | 1 | 1 | NA | NA | NA | NA | 8 | 4 | 2 | Да | NA |
С1111-4П | 1 | 1 | NA | NA | NA | NA | 4 | 2 | 1 | Да | NA |
С1112-8П | NA | 1 | 1 G.FAST (Приложение В) | NA | NA | NA | 8 | 4 | 2 | Да | NA |
С1113-8П | NA | 1 | 1 G.FAST (Приложение А) | NA | NA | NA | 8 | 4 | 2 | Да | NA |
К1113-8ПМ | NA | 1 | 1 G.FAST (Приложение M) | NA | NA | NA | 8 | 4 | 2 | Да | NA |
С1116-4П | NA | 1 | 1 VA-DSL (Приложение B/J) | NA | NA | NA | 4 | 2 | 1 | Да | NA |
С1117-4П | NA | 1 | 1 VA-DSL (Приложение А) | NA | NA | NA | 4 | 2 | 1 | Да | NA |
С1117-4ПМ | NA | 1 | 1 VA-DSL (Приложение M) | NA | NA | NA | 4 | 2 | 1 | Да | NA |
С1101-4ПЛТЕП | 1 | NA | NA | NA | NA | NA | 4 | NA | NA | Да (Нет AUX) | Да (CAT4/CAT6) |
C1111-8PLTEEA | 1 | 1 | NA | 1 Европа и Африка и Северная Америка | NA | NA | 8 | 4 | 2 | Да | NA |
С1111-8ПЛТЕЛА | 1 | 1 | NA | 1 ЛАТИНСКАЯ АМЕРИКА И АЗИАТСКО-ТИХООКЕАНСКИЙ РЕГИОН | NA | NA | 8 | 4 | 2 | Да | NA |
C1111-4PLTEEA | 1 | 1 | NA | 1 Европа и Африка и Северная Америка | NA | NA | 4 | 2 | 1 | Да | NA |
C1111-4PLTELA | 1 | 1 | NA | 1 ЛАТИНСКАЯ АМЕРИКА И АЗИАТСКО-ТИХООКЕАНСКИЙ РЕГИОН | NA | NA | 4 | 2 | 1 | Да | NA |
C1112-8PLTEEA | NA | 1 | 1 G.FAST (Приложение В) | 1 Европа и Африка и Северная Америка | NA | NA | 8 | 4 | 2 | Да | NA |
C1113-8PLTEEA | NA | 1 | 1 G.FAST (Приложение А) | 1 Европа и Африка и Северная Америка | NA | NA | 8 | 4 | 2 | Да | NA |
С1113-8ПЛТЕЛА | NA | 1 | 1 G.FAST (Приложение А) | 1 ЛАТИНСКАЯ АМЕРИКА И АЗИАТСКО-ТИХООКЕАНСКИЙ РЕГИОН | NA | NA | 8 | 4 | 2 | Да | NA |
C1113-8PMLTEEA | NA | 1 | 1 G.FAST (Приложение M) | 1 Европа и Африка и Северная Америка | NA | NA | 8 | 4 | 2 | Да | NA |
C1116-4PLTEEA | NA | 1 | 1 ADSL2/VDSL2+ (Приложение B/J) | 1 Европа и Африка и Северная Америка | NA | NA | 4 | 2 | 1 | Да | NA |
C1117-4PLTEEA | NA | 1 | 1 ADSL2/VDSL2+ (Приложение A) | 1 Европа и Африка и Северная Америка | NA | NA | 4 | 2 | 1 | Да | NA |
C1117-4PLTELA | NA | 1 | 1 ADSL2/VDSL2+ (Приложение A) | 1 ЛАТИНСКАЯ АМЕРИКА И АЗИАТСКО-ТИХООКЕАНСКИЙ РЕГИОН | NA | NA | 4 | 2 | 1 | Да | NA |
C1117-4PMLTEEA | NA | 1 | 1 ADSL2/VDSL2+ (Приложение M) | 1 Европа и Африка и Северная Америка | NA | NA | 4 | 2 | 1 | Да | NA |
С1118-8П | NA | 1 | 1 Г.ШДСЛ | NA | NA | NA | 4 | 2 | 1 | Да | NA |
С1121-4П | 1 | 1 | NA | NA | NA | NA | 4 | 2 | 1 | Да | Ключ CAT4 LTE |
С1121-4ПЛТЭП | 1 | 1 | NA | Да, с подключаемой технологией | Да, с подключаемой технологией | NA | 4 | 2 | 1 | Да | Да (Все) |
С1121-8П (C1121X-8P с памятью 8 ГБ и флэш-памятью для поддержки SD-WAN Advanced Security) | 1 | 1 | NA | NA | NA | NA | 8 | 4 | 2 | Да | Ключ CAT4 LTE |
С1121-8ПЛТЭП (C1121X-8PLTEP с памятью 8 ГБ и флэш-памятью для поддержки SD-WAN Advanced Security) | 1 | 1 | NA | Да, с подключаемой технологией | Да, с подключаемой технологией | NA | 8 | 4 | 2 | Да | Да (Все) |
С1126-8ПЛТЕП (C1126X-8PLTEP с памятью 8 ГБ и флэш-памятью для поддержки SD-WAN Advanced Security) | NA | 1 | 1 ADSL2/VDSL2 + (Приложение B/J) | Да, с подключаемой технологией | Да, с подключаемой технологией | NA | 8 | 4 | 2 | Да | Да (Все) |
С1127-8ПЛТЕП (C1127X-8PLTEP с памятью 8 ГБ и флэш-памятью для поддержки SD-WAN Advanced Security) | NA | 1 | 1 ADSL2/VDSL2 + (Приложение A) | Да, с подключаемой технологией | Да, с подключаемой технологией | NA | 8 | 4 | 2 | Да | Да (Все) |
С1127-8ПМЛТЕП (C1127X-8PMLTEP с памятью 8 ГБ и флэш-памятью для поддержки SD-WAN Advanced Security) | NA | 1 | 1 ADSL2/VDSL2 + (Приложение M) | Да, с подключаемой технологией | Да, с подключаемой технологией | NA | 8 | 4 | 2 | Да | Да (Все) |
С1128-8ПЛТЕП | NA | 1 | Г.ШДЛ | Да, с подключаемой технологией | Да, с подключаемой технологией | NA | 8 | 4 | 2 | Да | Да (Все) |
С1161-8П (C1161X-8P с памятью 8 ГБ и флэш-памятью для поддержки SD-WAN Advanced Security) | 1 | 1 | NA | NA | NA | NA | 8 | 4 | 2 | Да | Ключ CAT4 LTE |
С1161-8ПЛТЭП (C1161X-8PLTEP с памятью 8 ГБ и флэш-памятью для поддержки SD-WAN Advanced Security) | 1 | 1 | NA | Да, с подключаемой технологией | Да, с подключаемой технологией | NA | 8 | 4 | 2 | Да | Да (Все) |
